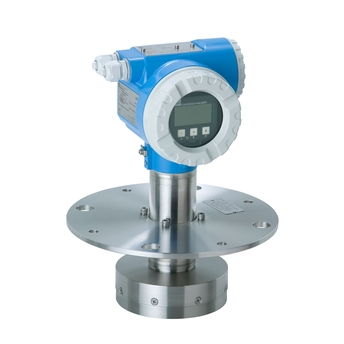

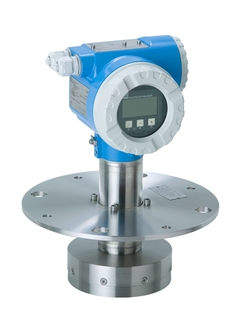

Micropilot FMR532通过NMi和PTB认证，可用于计量交接和库存控制，符合R85和API 3.1B 标准的相关要求。FMR532配备平板式天线，特别适合导波管安装的测量场合。Micropilot FMR532采用四线制，HART和24v DC本安型供电，成本经济，安装简便。
| FLEX产品选型 | 仪表技术性能 | 选型便捷程度 |
|---|---|---|
Fundamental选型 完美胜任基本测量任务 |
仪表技术性能
|
选型便捷程度
|
Lean选型 轻松应对关键工艺的测量挑战 |
仪表技术性能
|
选型便捷程度
|
Extended选型 创新技术助力工艺流程优化 |
仪表技术性能
|
选型便捷程度
|
Xpert选型 满足严苛工况的特殊测量要求 |
仪表技术性能
|
选型便捷程度
特殊选型 |
+/- 1 mm，计量交接
-40...150 °C
(–40...302 °F)
真空...25 bar
(真空...362 psi)
40 m (131 ft)
316L + PTFE
Loading alternative products
精度：0.8 mm (2σ 值)
计量交接应用通过国家级认证(NMii和PTB)
仪表可单独使用，也可通过罐旁指示仪NRF590与储罐液位测量系统集成使用
通过菜单式的字母数字显示模块，现场操作简便
利用FDT/DTM技术(FieldCare)软件，方便仪表调试、文件建档和故障诊断
四线制，HART和24v DC本安型供电，成本经济，安装简便
天线采用独特的下垂式设计，避免由于冷凝堆积产生测量误差
平面式天线，特别适合于水平式测量，测量范围达38m (124ft).
过程连接：法兰
温度范围：-40 至 +150°C (-40 至 +302°F)
压力范围：真空 至 +25bar (真空 至 +362psi)
最大测量范围：38m (124ft)
精度误差：小于 ±1mm
C-波段：6GHz
国际防爆认证, 计量交接认证, WHG溢出保护, SIL, 船级认证
Inventory Management System with completely integrated software for
operation via standard web browser
Level-Radar
Continuous level transmitter for continuous and non-contact precision
level measurement. For custody transfer andinventory control
applications with NMi- and PTB-approvals.
Level-Radar
Level transmitter for continuous and non-contact precision level
measurement
雷达物位仪
Smart Transmitter for continuous and non-contact precision level
measurement
For custody transfer and inventory control
applications with NMi- and PTB-approvals
Bedienungsanleitung/ Operating Instuction Micropilot S Kurzanleitung.
Weather protection cover for devices with F12/T12/F23 housing.
Mircropilot S
Micropilot S - sealing set
Micropilot S - exchange of housing T12
雷达物位仪
Cerabar M, Cerabar S, Deltabar S, Deltapilot M, Deltapilot S
ATEX: II 1/2 G Ex ia IIC T6...T1 Ga/Gb
II 2 G Ex ia IIC T6...T1 Gb
IECEx: Ex ia IIC T6...T1 Ga/Gb
PTB 00 ATEX 2067 X; IECEx PTB 15.0034 X
4...20 mA HART
Ex ia IIC T6-T1 Ga/Gb
CSA
Control drawing
960397-2045 C
4-20 mA HART
Ga/Gb Ex ia IIC T6...T4 X
1Ex ia IIC T6...T3 Gb X
II 3 G Ex nA IIC T6 Gc
EG 01 026
HART
FM
Drawing No.: 960397-1045 F
Drawing Type: Control drawing
NMi Type approval certificate
T7480 Revision 4
Allgemeine bauaufsichtliche Zulassung Z-65.16-300 (DIBt)
4.413 01.06
NMi CVN/10124773/01
HART
FM
Drawing No.: 960397-1045 E
Drawing Type: Control drawing
TIIS
Drawing No.: 960397/Ex399-432
Drawing Type: System structure
TIIS
Drawing No.: 960397/Ex399-432B
Drawing Type: System structure
CSA
960397-2045 A
Control drawing
HART
HART
FM
Drawing No.: 960397-1045 D Drawing Type: Wiring diagram
Sealing of the Tank Side Monitor NRF590 and the Micropilot S
FMR53x/FMR540
Functional Safety data sheet / Datenblatt zur Funktionalen Sicherheit
Level-Radar with 4 to 20 mA Output Signal
Füllstand-Radar für Flüssigkeiten und Schüttgüter
Alignment of the housing
FMR532, NMR84 - divisible horn antenna
Software version V01.03.00
Meas. point 3: level measurement at the bright beer tanks
Application 3
Microwave
Meas. point 3: level measurement concentrate tank
Application 3
microwave
Meas. Point 15: level measurement in the adjunct silo
Application 1
microwave
Gama de productos para aplicaciones con líquidos y sólidos
Aperçu des produits pour des applications dans des liquides et des
solides en vrac
Product overview for applications in liquids and bulk solids
Produktübersicht für Anwendungen in Flüssigkeiten und Schüttgütern
Product overview for applications in liquids and bulk solids
The requirements of mm-precision in tank gauging under reference and application conditions are
discussed. Decisive parameters of
an overall concept (puls radar, carrier frequency 5,8GHz, phase
evaluation, 2-wire systems, antenna choice) are explained and
their advantages are illustrated.
Die Anforderungen der mm-genauen Füllstandmessung werden unter Referenz- und Anwendungsbedingungen diskutiert. Entscheidende Größen
eines durchgängigen Gesamtkonzepts (Pulsverfahren, Trägerfrequenz 5,8GHz,
Phasenauswertung, 2-Draht System, Antennenwahl) werden
erläutert und ihre Vorteile dargestellt.
During the past three years the performance but also the variety of level radar devices has been increased significantly. For the
use of radar systems the application has to be analysed according to the process and the tank specific requirements. Only then a
cost effective solution can be defined. This article describes crite-ria for the proper selection of radar devices. Especially the
choice of the frequency (e.g. 6 GHz or 26 GHz) and the antenna types are discussed.
(only german version)
HART,
DeviceCare Version: 1.07.00
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00
HART,
DeviceCare Version: 1.07.00
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00
HART,
DeviceCare Version: 1.07.00
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00
产品型号: FMR532-
一致性声明编号: HE_00833_01.17
制造商规格: RoHS
产品型号: FMR56-, FMR57-, FMR60-, FMR62-, FMR67-, PMC11-, PMC21-, PMC71B-, PMP11-, PMP21-, PMP23-, PMP51-, PMP51B-, PMP55-, PMP71-, PMP71B-, PMP72-, PMP75-, FMR540-, FMR54-, FMR533-, FMR532-, FMR531-, FMR530-, FMR53-, FMR52-, FMR51-, FMR50-, FMP57-, FMP56-, FMP55-, FMP54-, FMP53-, FMP52-, FMP51-, FMP50-
一致性声明编号: HE_01158_01.19
产品型号: FMR532-
一致性声明编号: HE_00602_01.17
制造商规格: RoHS
产品型号: FMR530-, FMR531-, FMR532-, FMR533-, FMR540-
产品型号: FMR540-, FMR530-, FMR531-, FMR532-, FMR533-
一致性声明编号: EC12017A
产品型号: FMR530-, FMR532-, FMR533-, FMR540-
一致性声明编号: EC_00512_04.17
产品型号: FMR530-, FMR532-, FMR533-, FMR540-
一致性声明编号: SIL_00258_01.18
产品型号: FTL260-, FMP52-, FMP54-, FMR52-, FMR54-, FMP55-, FMP53-, FMR51-, FMP51-, FMR53-, FMR62-, FTL51-, FMR50-, FTL51H-, FTL50H-, FMP50-, NMR84-, FTL51C-, FMR60-, FTL71-, FTL70-, FTL31-, FTL325N-, FTL325P-, FTL33-, FTL375P-, FTL50-, FTL80-, FTL825-, FTL85-, FTW31-, FTL81-, FTW32-, FTW325-, FTW360-, NMR81-, FTI52-, FMI21-, FMI51-, FMI52-, FMR10-, FMR20-, FMR530-, FMR532-, FMR533-, FMR540-, FTC325-, FTI51-
地区/国家: Russia (Declaration of Conformity), Russia (TR CU)
认证机构: EAC
证书号: RU D-DE.MO10.B.05528
产品型号: FTL70-, FTL51H-, FTL51C-, FTL51-, FTL50H-, FTL50-, FTL375P-, FTL33-, FTL325P-, FTL325N-, FTL31-, FTL260-, FTI52-, FTI51-, FTL71-, FTL80-, FTL81-, FTL825-, FTL85-, FTW23-, FTW31-, FTW32-, FTW325-, FTW33-, FTW360-, NMR81-, NMR84-, 11362Z-, 11363Z-, 11371-, 11375Z-, 11961Z-, FMI21-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53-, FMP54-, FMP55-, FMR10-, FMR20-, FMR50-, FMR51-, FMR52-, FMR53-, FMR530-, FMR532-, FMR533-, FMR54-, FMR540-, FMR60-, FMR62-, FTC325-
地区/国家: Russia (Declaration of Conformity), Russia (TR CU)
认证机构: EAC
证书号: RU D-DE.MO10.B.05531
产品型号: FMR530-, FMR532-, FMR533-, FMR540-
地区/国家: International (IECEx)
认证机构: PTB
保护: Ex ia IIC T6...T1 Ga/Gb, Ex ia IIC T6...T1 Gb
产品型号: FMR530-, FMR532-, FMR533-, FMR531-, FMR540-
地区/国家: Canada, USA
认证机构: CSA
类别: I,II,III/1,2/A,B,C,D,E,F,G/T6, I/zone 2, I/zone 0
保护: IS/NI, AEx/Ex/ia/IIC/T6, AEx/Ex/nA/IIC/T6
产品型号: FMR540-, FMR532-, FMR533-, FMR531-, FMR530-
地区/国家: USA, Canada
认证机构: CSA
类别: I,II,III/1,2/A,B,C,D,E,F,G/T6, I/zone 2, I/zone 0
保护: AEx/Ex/nA/IIC/T6, AEx/Ex/ia/IIC/T6, IS/NI
产品型号: FMR530-, FMR532-, FMR533-, FMR531-, FMR540-
地区/国家: Canada, USA
认证机构: CSA
类别: I,II,III/1,2/A,B,C,D,E,F,G/T6, I/zone 2, I/zone 0
保护: IS/NI, AEx/Ex/ia/IIC/T6, AEx/Ex/nA/IIC/T6
产品型号: FMR530-, FMR532-, FMR533-, FMR540-
地区/国家: Europe (ATEX)
认证机构: PTB
类别: II 2 G, II 1/2 G
保护: Ex ia IIC T6...T1 Ga/Gb, Ex ia IIC T6...T1 Gb
产品型号: FMR540-, FMR532-, FMR533-, FMR531-, FMR530-
地区/国家: USA
认证机构: FM
类别: I/2/A,B,C,D/T6, I,II,III/1/A,B,C,D,E,F,G/T6, II,III/1/E,F,G/T6...T1
保护: IS/NI/DIP
产品型号: FMR530-, FMR532-, FMR533-, FMR540-
地区/国家: Europe
认证机构: Endress+Hauser
类别: II 3 G
保护: Ex nA IIC T6 Gc
产品型号: FMR530-, FMR532-, FMR533-, FMR540-
地区/国家: Europe (ATEX)
认证机构: PTB
产品型号: FMR532-, FMR540-
保护: Ex ia IIC T6...T2 Gb, Ex ia IIC T6...T3 Gb, Ex ia IIC T6...T4 Ga/Gb
产品型号: FMR530-, FMR531-, FMR532-, FMR533-, FMR540-
地区/国家: China
认证机构: NEPSI
类别: zone 0,1
保护: Ex ia IIC T6...T1
产品型号: FMR532-, FMR540-
地区/国家: China
认证机构: NEPSI
类别: zone 0,1
保护: Ex ia IIC T6...T1
产品型号: FMR530-, FMR532-, FMR533-, FMR540-
地区/国家: Germany
认证机构: DIBt
证书号: DIBTZ-65.16-300
产品型号: FTL51C-, FTL51B-, FTL51-, FTL50H-, FTL50-, FTL41-, FTL33-, FTL31-, FTI77-, FTI56-, FTI55-, FTI52-, FTI51-, FTI26-, FTC968Z-, FTC262-, FTC260-, FMU44-, FMU43-, FTL51H-, FTL62-, FTL64-, FTL70-, FTL71-, FTL80-, FTL81-, FTL85-, FTM20-, FTM21-, FTM50-, FTM51-, FTM52-, FTW23-, FTW31-, FTW32-, FTW33-, NMR81-, NMR84-, QMW43-, FMU42-, 11362Z-, 11363Z-, 11371-, 11375Z-, 11961Z-, FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FMI21-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53-, FMP54-, FMP55-, FMU41-, FMU40-, FMU30-, FMR67-, FMR62-, FMR60-, FMR57-, FMR56-, FMR540-, FMR54-, FMR532-, FMR53-, FMR52-, FMR51-, FMR50-, FMR20-, FMR10-, FMP57-, FMP56-
认证机构: TÜV
产品型号: FMR530-, FMR531-, FMR532-, FMR533-
地区/国家: Austria
认证机构: BEV
证书号: GZ5766/2004
产品型号: FMR530-, FMR531-, FMR532-, FMR533-, FMR540-
认证机构: UCM (Ministero dello Sviluppo economico)
证书号: 10708, 10711
产品型号: FMR532-
地区/国家: Belgium
认证机构: ME
证书号: 6.0.027.03-B-16
产品型号: FMR530-, FMR531-, FMR532-, FMR533-
地区/国家: Europe
认证机构: PTB
证书号: PTB4413-0106
产品型号: FMR530-, FMR532-, FMR533-, FMR531-
地区/国家: Europe
认证机构: NMI
证书号: T7480 REV. 4
产品型号: FMR533-, FMR532-, FMR531-, FMR530-
地区/国家: Hungary
认证机构: OMH, OMH
证书号: H_OMH_TH-8072_3_2002
产品型号: NMR84-, NMR81-, FMR67-, FMR62-, FMR60-, FMR57-, FMR56-, FMR540-, FMR54-, FMR533-, FMR532-, FMR530-, FMR53-, FMR52-, FMR51-, FMR50-, FMR20-, FMR10-
地区/国家: Belarus
认证机构: BEL
证书号: 10554
产品型号: NMT535-, NMT532-, NMT536-, NRF560-, NRF561-, NRM570-, FMR530-, FMR531-, FMR532-, FMR533-, NMS531-, NMS536-, NMS535-, NMS534-, NMS532-
地区/国家: Indonesia
认证机构: MIGAS
证书号: MIGAS
产品型号: FMR530-, FMR532-, FMR533-, FMR531-, FMR540-
认证机构: UCM (Ministero dello Sviluppo economico)
证书号: 10708, 10711
产品型号: FMR532-, FMR530-, FMR531-, FMR533-
地区/国家: International
认证机构: NMI
证书号: OIML11200131-13.01
产品型号: FMR530-, FMR532-, FMR533-, FMR540-, NMT532-, NMT539-, NRF590-, NXA820-, NXA821-, NXA822-
地区/国家: Bulgaria
认证机构: BIM (Bulgarian Institude of Metrology)
证书号: 12.03.4963
产品型号: NMR84-, NMR81-, FMR67-, FMR62-, FMR60-, FMR57-, FMR56-, FMR540-, FMR54-, FMR533-, FMR532-, FMR531-, FMR530-, FMR53-, FMR52-, FMR51-, FMR50-, FMR20-, FMR10-
地区/国家: Uzbekistan
认证机构: UZS
证书号: 02.6926
产品型号: FMR530-, FMR532-, FMR533-
地区/国家: Serbia and Montenegro (Jugoslavia)
证书号: DZ-8-22
产品型号: FMR533-, FMR532-, FMR531-, FMR530-
地区/国家: Europe
认证机构: NMI
证书号: T5754 REV. 4
产品型号: FMR532-, FMR540-, NMS5-, NMS7-, NMT539-, NRF590-, NXA20-, NXA820-, NXA85-
地区/国家: Russia (GOST)
认证机构: Rosstandart
证书号: DE.C.29.004.A_66368
产品型号: FMR230-, FMR231-, FMR240-, FMR244-, FMR245-, FMR250-, FMR530-, FMR532-, FMR533-, FMR540-
地区/国家: Russia (GOST)
认证机构: Rosstandart
证书号: DE.C.29.004.A № 31102
产品型号: FMR532-, FMR540-
地区/国家: Russia
认证机构: Rosstandart
证书号: DE.C.29.004.A NO 71082
产品型号: FMR530-, FMR532-
认证机构: ABS
产品型号: FMR530-, FMR532-
地区/国家: International
认证机构: DNVGL
