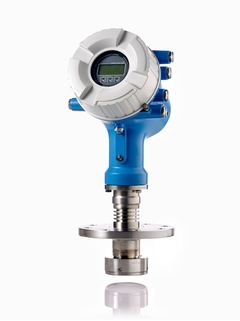

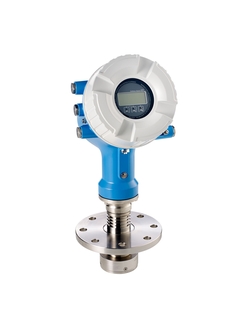

雷达液位测量Micropilot NMR84
在计量交接导波管应用中进行高精度非接触式液位测量
Micropilot NMR84可以在计量交接和库存控制应用中测量，通过NMi和PTB认证。符合OIML R85和API 3.1B标准的相关要求。NMR84自由空间雷达带平面天线，特别适用于导波管应用。 带验证跟踪记录的高级平面天线设计，消除了冷凝引起的测量问题。
- F
- L
- E
- X
| FLEX产品选型 | 仪表技术性能 | 选型便捷程度 |
|---|---|---|
Fundamental选型 完美胜任基本测量任务 |
仪表技术性能
|
选型便捷程度
|
Lean选型 轻松应对关键工艺的测量挑战 |
仪表技术性能
|
选型便捷程度
|
Extended选型 创新技术助力工艺流程优化 |
仪表技术性能
|
选型便捷程度
|
Xpert选型 满足严苛工况的特殊测量要求 |
仪表技术性能
|
选型便捷程度
特殊选型 |
-
产品规格参数
-
测量精度
最多0.5 mm
-
过程温度
-40…150°C
(-40...302°F) -
过程压力（绝压）/最大过压限定值
真空.....25 bar abs
-
最大测量距离
40 m (131 ft)
遵循法规标定：
30 m (98 ft) -
主要接液部件
316L、PTFE
-
Loading alternative products
-
优势
硬件和软件设计符合IEC 61508标准，最高安全性为SIL3 (在同构冗余系统中)
最高测量精度为±0.5mm (±0.02")，因此具有最高可靠性
设计符合国际计量法，例如：OIML R85和API MPMS标准
当地和国家认证，例如：计量交接应用中的NMi认证或PTB认证
通过开放式协议简便地连接至上层DCS系统中，安装简单，能够进行无故障操作
独一无二的平面天线设计，消除了冷凝粘附引起的测量误差
-
应用领域
平面天线特别适用于导波管应用。
过程连接：法兰
温度：-40...+150°C (-40...+302°F)
压力：真空...+25 bar (真空...+362 psi)
最大测量范围：40 m (131 ft)
测量精度：±0.5 mm (±0.02")
工作频率：6 GHz
国际防爆保护和计量交接认证，WHG溢出保护、SIL认证
文档/手册/软件
-
Micropilot NMR84
Tank Gauging
技术信息(TI) -
Micropilot NMR84
Tank Gauging
操作手册（BA） -
Micropilot NMR84
Description of Device Parameters
Tank Gauging
仪表参数 (GP) -
Micropilot NMR84
Tank Gauging
Short Instruction (KA)09/20英语 -
I/O module, electronics mainboard, frontplane assembly, labelled
Installation Instructions
Micropilot NMR8x; Proservo NMS8x; Tankside Monitor NRF81
安装指南(EA) -
Display set, display holder
Installation Instructions
Micropilot NMR8x; Proservo NMS8x; Tankside Monitor NRF81
安装指南(EA) -
Antenna NMR84
Installation Instructions
Micropilot NMR84
安装指南(EA) -
Housing filter
Installation Instructions
Micropilot, Proservo, Tankside Monitor
安装指南(EA) -
SD card with holder
Installation Instructions
Micropilot NMR8x; Proservo NMS8x; Tankside Monitor NRF81
安装指南(EA) -
Terminal set
Installation Instructions
Micropilot NMR8x; Proservo NMS8x; Tankside Monitor NRF81
安装指南(EA) -
Cover, cover clamp, O-ring
Installation Instructions
Microwave Level Measurement
安装指南(EA) -
Electronic box
Installation Instructions
Micropilot NMR8x; Proservo NMS8x; Tankside Monitor NRF81
安装指南(EA) -
Micropilot NMR81, NMR84
ATEX:
II 1/2 G Ex ia/db IIC Tx Ga/Gb
II 2 (1) G Ex db [ia Ga] IIC Tx Gb
IECEx:
Ex ia/db IIC Tx Ga/Gb
Ex db [ia Ga] IIC Tx GbEx 防爆说明(XA) -
Micropilot NMR81, NMR84
INMETRO:
Ex ia/db IIC T4 Ga/Gb
Ex db [ia Ga] IIC T4 Gb
Ex ia/db IIC T6 Ga/Gb
Ex db [ia Ga] IIC T6 Gb
Safety Instructions
Inventory Gauging SYSTEM & GAUGING
Ex 防爆说明(XA) -
Micropilot NMR81, NMR84
CA:
XP / I / 1 / B,C,D / T Ta
IS / I / 1 / A,B,C,D / T Ta
I / 0/1 / Ex ia/db IIC T Ga/Gb Ta
I / 1 / Ex db [ia Ga] IIC T Gb Ta; Entity
US:
XP / I / 1 / B,C,D / T Ta
IS / I / 1 / A,B,C,D / T Ta
I / 0/1 / AEx ia/db IIC T Ga/Gb Ta
I / 1 / AEx db [ia Ga] IIC T Gb Ta; EntityEx 防爆说明(XA) -
Micropilot NMR81, NMR84
NEPSI：
Ex ia/d IIC T Ga/Gb
Ex d [ia Ga] IIC T Gb
安全指南
雷达液位计
Ex 防爆说明(XA) -
Micropilot NMR81, NMR84
Ga/Gb Ex ia/db IIC T4...T1 X
1Ex db [ia Ga] IIC T4...T1 X
Ga/Gb Ex ia/db IIC T6...T1 X
1Ex db [ia Ga] IIC T6...T1 XEx 防爆说明(XA) -
Micropilot NMR81, NMR84
JPN:
Ex ia/db IIC Tx Ga/Gb
Ex db [ia Ga] IIC Tx Gb
Safety Instructions
Inventory Gauging SYSTEM & GAUGING
Ex 防爆说明(XA) -
Micropilot
NMR81, NMR84
Baumusterprüfbescheinigung
DE-17-M-PTB-0073证书(ZE) -
Zulassungszertifikat CH-L-19129-00
Micropilot NMR81, NMR84
Eidgenössisches Institut für Metrologie METAS
Zulassungszertifikat CH-L-19129-00
Micropilot NMR81, NMR84证书(ZE) -
Certificat d'examen LNE
Certificat d'examen de type N° LNE-33198 rév. 1
Micropilot NMR84证书(ZE) -
Micropilot NMR81, NMR84
NMi Type approval certificate
T8910 revision 5
NMi证书(ZE) -
Micropilot NMR81, NMR84
Allgemeine bauaufsichtliche Zulassung Z-65.16-588
证书(ZE) -
Micropilot NMR81/84
Functional Safety Manual
特殊资料(SD) -
Cable gland M20 Ex d
for the Japanese market
特殊资料(SD) -
NMR8x, NMS8x, NRF8x
V1 Communication Protocol
Tank Gauging
特殊资料(SD) -
NMR8x, NMS8x, NRF8x
Modbus Communication Protocol
Tank Gauging
Special Documentation
Tank Gauging - Modbus Communication Protocol
特殊资料(SD) -
Information for Korean market
Information for Korean market
特殊资料(SD) -
NMR8x, NMS8x, NRF8x
Tank Gauging
WM550 Protocol特殊资料(SD) -
Special Documentation
Weather protection cover
Micropilot NMR8x, Proservo NMS8x, Tank Side Monitor NRF8x
Weather protection cover for Micropilot NMR8x, Proservo NMS8x, Tank Side
Monitor NRF8x特殊资料(SD) -
Special Version Documentation
FMR532, NMR84 - divisible horn antenna
生产商信息(MI) -
Micropilot: NMR81, NMR84
Proservo: NMS80, NMS81, NMS83
Tankside Monitor: NRF81
Firmware V01.03.zz, HART
生产商信息(MI) -
Guide de sélection de mesure de niveau radar à émission libre
Liquides, solides en vrac, stockage, process et mesure transactionnelle
公共出版物(PU)01/19fr -
Successful Tank Farm and Terminal Management.
American version: Safe, precise and flexible.
竞争力手册(CP)10/16英语 -
Erfolgreiches Tanklager- und Terminalmanagement
Sicher, präzise und flexibel
竞争力手册(CP)09/16德语 -
Successful Tank Farm and Terminal Management.
Safe, precise and flexible.
竞争力手册(CP)09/16英语 -
American version: Successful Tank Farm and Terminal Management.
Safe, precise and flexible.
竞争力手册(CP)04/16英语 -
White Paper Proservo NMS8x & Micropilot NMR8x
High Accuracy Level Measurement for Custody Transfer & Inventory
Control by Proservo
NMS8x & Micropilot NMR8x案例分析(CS)11/18英语 -
EDD Single, AMS12_HART_TG_TankGaugingRadar_0x112E_0x02_0x01, 21.08.2019 (Tank Gauging, Tank Gauging
HART,
AMS Version: 12.0, 12.5, 13.0, 13.1, 13.5Electronic Data Description (EDD)1.00.00Language neutral -
EDD Single, AMS11_HART_TG_TankGaugingRadar_0x112E_0x02_0x01, 21.08.2019 (Tank Gauging, Tank Gauging
HART,
AMS Version: 10.5, 11.0, 11.1, 11.5, 12.0Electronic Data Description (EDD)1.00.00Language neutral -
DTM Single, TankGaugingRadar_NMR8x_HART_FW1_04_zz_Dev_Rev_04, 05.02.2021 (Tank Gauging, Tank Gaugin
HART,
ArchestrA IDE Version: 4.0.04001
DeviceCare Version: 1.07.00
Field Device Manager Version: R500
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00
PACTware Version: 5.0 SP4
Plant Resource Manager Version: R3.31Device Type Manager (DTM)1.9.8.794Language neutral -
DTM Single, TankGaugingRadar_NMR8x_HART_FW1_02_zz_Dev_Rev_02, 27.10.2020 (Tank Gauging, Tank Gaugin
HART,
DeviceCare Version: 1.07.00
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00Device Type Manager (DTM)1.9.2.618Language neutral -
DTM Single, TankGaugingRadar_NMR8x_HART_FW1_03_zz_Dev_Rev_03, 27.10.2020 (Tank Gauging, Tank Gaugin
HART,
DeviceCare Version: 1.07.00
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00
PACTwareVersion: 5.0Device Type Manager (DTM)1.9.1.703Language neutral -
113GHz Campaign
Micropilot 6GHz radar
Animation 1920x1080 mp4 FR
视频08/17fr -
113GHz Campaign
complete movie
Animation 1920x1080 mp4 FR
视频08/17fr -
113GHz Campaign
Micropilot 6GHz radar
Animation 1920x1080 mp4 ES
视频06/17西班牙语 -
113GHz Campaign
Micropilot 6GHz radar
Animation 1920x1080 mp4 DE
视频04/17德语 -
113GHz Campaign
complete movie
Animation 1920x1080 mp4 DE
视频04/17德语 -
113GHz Campaign
Micropilot 6GHz radar
Animation 1920x1080 mp4 EN
视频03/17英语 -
113GHz Campaign
complete movie
Animation 1920x1080 mp4 EN
视频03/17英语 -
SYSTEM
产品型号: NMR84-
一致性声明编号: HE_00849_01.17
制造商规格: RoHSManufacturer Declaration中文 -
SYSTEM
产品型号: NMR81-, NMR84-
一致性声明编号: EC_00426_04.16EU Declaration德语 , 英语 , fr -
SYSTEM
产品型号: NMR81-, NMR84-
一致性声明编号: EC_00425_07.16EU Declaration德语 , 英语 , fr -
System&Gauging
产品型号: NMR81-, NMR84-
一致性声明编号: SIL_00263_01.18SIL Declaration英语 -
SYSTEM
产品型号: NMR81-, NMR84-
一致性声明编号: SIL_00325_01.19SIL Declaration英语 -
SYSTEM
产品型号: NMR81-, NMR84-
一致性声明编号: SIL_00325_02.20SIL Declaration英语 -
Micropilot, Micropilot M, Micropilot S, SYSTEM
产品型号: NMR84-, NMR81-, FMR540-, FMR54-, FMR533-, FMR532-, FMR530-, FMR53-, FMR52-, FMR51-, FMR50-, FMR231-, FMR230-, FMR20-, FMR10-
地区/国家: Russia (TR CU)
认证机构: EAC
证书号: TС RU D-DE.MU62.B.02537Miscellaneous俄语 -
SYSTEM, Pumpenschutz, Nivotester FailSafe, Nivotester, Micropilot S, Micropilot, Liquipoint T, Liquiphant T, Liquiphant S, Liquiphant M, Liquiphant FailSafe, Liquiphant, Liquicap T, Liquicap M, Levelflex
产品型号: FTL260-, FMP52-, FMP54-, FMR52-, FMR54-, FMP55-, FMP53-, FMR51-, FMP51-, FMR53-, FMR62-, FTL51-, FMR50-, FTL51H-, FTL50H-, FMP50-, NMR84-, FTL51C-, FMR60-, FTL71-, FTL70-, FTL31-, FTL325N-, FTL325P-, FTL33-, FTL375P-, FTL50-, FTL80-, FTL825-, FTL85-, FTW31-, FTL81-, FTW32-, FTW325-, FTW360-, NMR81-, FTI52-, FMI21-, FMI51-, FMI52-, FMR10-, FMR20-, FMR530-, FMR532-, FMR533-, FMR540-, FTC325-, FTI51-
地区/国家: Russia (Declaration of Conformity), Russia (TR CU)
认证机构: EAC
证书号: RU D-DE.MO10.B.05528Miscellaneous俄语 -
SYSTEM
产品型号: NMR81-, NMR84-
地区/国家: Russia (TR CU)
认证机构: EAC
证书号: TC RU C-DE.AA87.B.00371Miscellaneous俄语 -
SYSTEM, Pumpenschutz, Nivotester FailSafe, Nivotester, Micropilot S, Micropilot, Liquipoint T, Liquipoint, Liquiphant T, Liquiphant S, Liquiphant M, Liquiphant FailSafe, Liquiphant, Liquicap T, Liquicap M, Levelflex, Einstabsonde, Dreistabsonde, Doppelstabsonde
产品型号: FTL70-, FTL51H-, FTL51C-, FTL51-, FTL50H-, FTL50-, FTL375P-, FTL33-, FTL325P-, FTL325N-, FTL31-, FTL260-, FTI52-, FTI51-, FTL71-, FTL80-, FTL81-, FTL825-, FTL85-, FTW23-, FTW31-, FTW32-, FTW325-, FTW33-, FTW360-, NMR81-, NMR84-, 11362Z-, 11363Z-, 11371-, 11375Z-, 11961Z-, FMI21-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53-, FMP54-, FMP55-, FMR10-, FMR20-, FMR50-, FMR51-, FMR52-, FMR53-, FMR530-, FMR532-, FMR533-, FMR54-, FMR540-, FMR60-, FMR62-, FTC325-
地区/国家: Russia (Declaration of Conformity), Russia (TR CU)
认证机构: EAC
证书号: RU D-DE.MO10.B.05531Miscellaneous俄语 -
SYSTEM
产品型号: NMR81-, NMR84-
地区/国家: USA
认证机构: FM
类别: I/1/1/T, I,II,III/2/A,B,C,D,E,F,G/, I,II,III/1/A,B,C,D,E,F,G/, I/zone 1, I/I
保护: AIS, ANI, XP/IS, IIC T Ga/Gb, IIC T GbExplosion Protection英语 -
SYSTEM
产品型号: NMR81-, NMR84-
地区/国家: Japan
认证机构: CML
保护: Ex dbExplosion Protection日语 -
SYSTEM
产品型号: NMR81-, NMR84-
地区/国家: Canada
认证机构: FM
类别: I/1/A,B,C,D, I/1/1 T, I,II,III/2/A,B,C,D,E,F,G, I,II,III/1/A,B,C,D,E,F,G
保护: AIS, ANI, IS, XP, Ex ia IIC T Ga, IIC T Gb, IIC T GbExplosion Protection英语 -
SYSTEM
产品型号: NMR81-, NMR84-
地区/国家: Brazil
认证机构: INMETRO
保护: Ex d [ia Ga] IIC T4 Ga/Gb, Ex d [ia Ga] IIC T6 Ga/GbExplosion Protection葡萄牙语 -
SYSTEM
产品型号: NMR81-, NMR84-
地区/国家: Europe (ATEX)
认证机构: FM
类别: II 1/2 G, II 2 (1) G
保护: Ex ia/db IIC T6...T1 Gb, Ex ia/db IIC IIC Gb, Ex db [ia Ga] IIC T6...T1 Gb, Ex db [ia Ga] IIC IIC GbExplosion Protection英语 -
SYSTEM
产品型号: NMR81-, NMR84-
地区/国家: Russia
保护: Ex d e [ia Ga] IIC T6...T1 Ga, Ex d e [ia Ga] IIC IIC Ga/Gb, Ex ia/d [ia] IIC T6...T1 Ga, Ex ia/d [ia] IIC T6...T1 Ga/GbExplosion Protection俄语 -
SYSTEM
产品型号: NMR81-, NMR84-
地区/国家:
认证机构:
保护: Ex dbExplosion Protection -
SYSTEM
产品型号: NMR81-, NMR84-
地区/国家: International (IECEx)
认证机构: FM
保护: Ex ia/db IIC T6...T1 Ga/Gb, Ex ia/db IIC IIC Ga/GbExplosion Protection英语 -
SYSTEM
产品型号: NMR81-, NMR84-
地区/国家: China
认证机构: NEPSI
保护: Ex d [ia Ga] IIC Ga/GbExplosion Protection中文 -
SYSTEM
产品型号: NMR81-, NMR84-
地区/国家: Germany
认证机构: DIBt
证书号: Z-65.16-588Overfill Prevention德语 -
SYSTEM
产品型号: NMR81-, NMR84-
地区/国家: Germany
认证机构: DIBt
证书号: Z-65.16-588Overfill Prevention德语 -
Micropilot, Micropilot S, Minicap, Nivector, Prosonic M, Prosonic S, Prosonic T, Pumpenschutz, Solicap M, Solicap S, Soliphant M, Soliphant T, SYSTEM, Doppelstabsonde, Dreistabsonde, Einstabsonde, Levelflex, Liquicap M, Liquicap T, Liquiphant, Liquiphant FailSafe, Liquiphant M, Liquiphant S, Liquipoint, Liquipoint T, LIQUITREND
产品型号: FTL51C-, FTL51B-, FTL51-, FTL50H-, FTL50-, FTL41-, FTL33-, FTL31-, FTI77-, FTI56-, FTI55-, FTI52-, FTI51-, FTI26-, FTC968Z-, FTC262-, FTC260-, FMU44-, FMU43-, FTL51H-, FTL62-, FTL64-, FTL70-, FTL71-, FTL80-, FTL81-, FTL85-, FTM20-, FTM21-, FTM50-, FTM51-, FTM52-, FTW23-, FTW31-, FTW32-, FTW33-, NMR81-, NMR84-, QMW43-, FMU42-, 11362Z-, 11363Z-, 11371-, 11375Z-, 11961Z-, FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FMI21-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53-, FMP54-, FMP55-, FMU41-, FMU40-, FMU30-, FMR67-, FMR62-, FMR60-, FMR57-, FMR56-, FMR540-, FMR54-, FMR532-, FMR53-, FMR52-, FMR51-, FMR50-, FMR20-, FMR10-, FMP57-, FMP56-
认证机构: TÜVPressure Equipment德语 , 英语 -
SYSTEM
产品型号: NMR81-, NMR84-
地区/国家: Canada (CRN)
认证机构: CRNPressure Equipment英语 -
SYSTEM
产品型号: NMR81-, NMR84-
地区/国家: Russia
认证机构: Rosstandart
证书号: DE.C.29.004.A NO 70479Metrology俄语 -
SYSTEM
产品型号: NMR84-
地区/国家: France
证书号: LNE-33198Metrologyfr -
SYSTEM
产品型号: NMR81-, NMR84-
地区/国家: Europe
认证机构: NMI
证书号: T8910Metrology英语 -
SYSTEM
产品型号: NMR81-, NMR84-
地区/国家: Serbia and Montenegro (Jugoslavia)
认证机构: BME
证书号: 393-8/0-01-1735Metrology -
SYSTEM
产品型号: NMR81-, NMR84-
地区/国家: Malaysia
认证机构: SIRIM
证书号: ATS 16/17Metrology -
SYSTEM
产品型号: NMR81-, NMR84-
地区/国家: Bosnia-Herzegovina
认证机构: IMBiH
证书号: 06-46-7-AN-139-2/17Metrology -
SYSTEM
产品型号: NMR81-, NMR84-
地区/国家: Kazakhstan
认证机构: KazInMetr
证书号: 642Metrology -
SYSTEM
产品型号: NMR81-, NMR84-
地区/国家: Czech. Republic
认证机构: CMI
证书号: 0111-CS-C003-18Metrology捷克语 -
Micropilot, Micropilot S, SYSTEM
产品型号: NMR84-, NMR81-, FMR67-, FMR62-, FMR60-, FMR57-, FMR56-, FMR540-, FMR54-, FMR533-, FMR532-, FMR531-, FMR530-, FMR53-, FMR52-, FMR51-, FMR50-, FMR20-, FMR10-
地区/国家: Uzbekistan
认证机构: UZS
证书号: 02.6926Metrology俄语 -
Micropilot, Micropilot S, SYSTEM
产品型号: NMR84-, NMR81-, FMR67-, FMR62-, FMR60-, FMR57-, FMR56-, FMR540-, FMR54-, FMR533-, FMR532-, FMR530-, FMR53-, FMR52-, FMR51-, FMR50-, FMR20-, FMR10-
地区/国家: Belarus
认证机构: BEL
证书号: 10554Metrology俄语 -
ACCESSORIES: TC INSERT, SYSTEM
产品型号: NMR84-, TEC105-
地区/国家: Belgium, Hungary, Europe
认证机构: PTB
证书号: 123456Metrology -
SYSTEM
产品型号: NMR84-
地区/国家: France
认证机构: LNE
证书号: LNE-33198-0Metrologyfr -
SYSTEM
产品型号: NMR81-, NMR84-
地区/国家: Belgium
认证机构: ME
证书号: 6002707-B-17Metrology荷兰语 -
SYSTEM
产品型号: NMR81-, NMR84-
地区/国家: China
证书号: PAC 2017-L112Metrology中文 -
SYSTEM
产品型号: NMR81-, NMR84-
地区/国家: Switzerland
认证机构: metas
证书号: CH-L-19129-00Metrology德语 -
SYSTEM
产品型号: NMR81-, NMR84-
地区/国家: International
认证机构: TÜVSafety Integrity Level (SIL)英语
