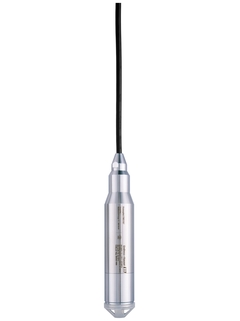

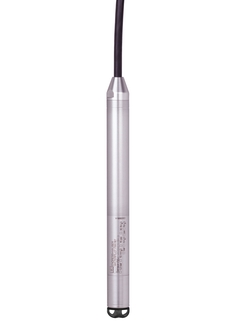

Waterpilot FMX167

此产品现已不再销售。

想要查看新产品，请关注上一代/下一代产品章节或联系您当地的 Endress+Hauser 实体。

特征和规格

返回

Details

  • 测量原理

    静压

  • 特点/应用

    用于静压物位测量的压力变送器，带陶瓷测量膜片；直径为22mm时：通用场合、饮用水场合；直径为42妈妈时：废水；直径为29mm时：盐水场合

  • 特点

    version w/o metal parts in contact to process

  • 电源/通信

    10...30V DC

  • 测量精度

    0,20%

  • 长期稳定性

    0,1% URL / 年

  • 环境温度

    "-10 ... 70℃（14 ... 158℃），直径为29mm (1.14")：0 ... 50℃（32 ... 122℃） "

  • 过程温度

    "-10…70℃(14…158℃)；直径为29mm (1.14")时：0…50℃(32…122℃)"

  • 过程压力（绝压）/最大过压限定值

    40bar (580psi)

  • 压力测量范围

    100mbar...20bar (1.5psi...290)

  • 主要接液部件

    直径为22mm和42mm：316L密封；直径为29mm：PPS、聚烯径密封

  • 过程连接

    安装夹，电缆安装螺丝

  • 最大测量距离

    200m H2O (600 ft H2O)

  • 通信

    4 ... 20 mA，四线制4 ... 20 mA (集成温度探头)

  • 证书和认证

    ATEX，FM，CSA，NSF/KTW，GL船级认证/ABS

  • 船级认证

    GL/ ABS

  • 饮用水认证

    KTW/ NSF/ ACS

  • 选项

    一体化温度探头，PE或FEP电缆，用户自调整

  • 替代产品

    FMX21 with analog output

  • 应用限制

    改变密度

  • 测量原理

    静压

  • 特点

    Cable probe for hydrostatic level measurement,
    with ceramic cell
    Diameter = 22mm:
    General applications, Drinking water
    Diameter = 42mm:
    Wastewater applications

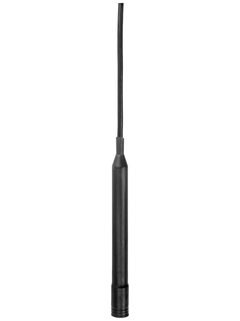

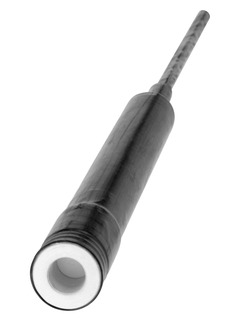

    Diameter = 29mm:
    Salt water applications

  • 供电电压

    10...30V DC

  • 参考测量精度

    0.2%

  • 长期稳定性

    0.1% of URL/year

  • 过程温度

    -10°C...70°C
    (14°F...158°F)
    Diameter 29mm (1.14"): 0°C...50°C
    (32°F...122°F)

  • 环境温度

    -10°C...70°C

    (14°F...158°F)

    Diameter 29mm (1.14"):

    0°C...50°C

    (32°F...122°F)

  • 传感器

    40bar (600psi)

  • 通信

    4...20 mA

  • 证书和认证

    ATEX, FM, CSA

  • 船级认证

    GL/ ABS

  • 饮用水认证

    NSF/ KTW/ ACS

  • 替代产品

    FMX21 with analog output

文档/手册/软件

  • Waterpilot Technical Information

    Waterpilot FMX167
    hydrostatic level measurement

    技术信息(TI)
  • Operating Instructions Waterpilot FMX167

    Reliable and rugged level probe with ceramic measuring cell

    Compact device for level measurement in fresh water, wastewater and
    saltwater

    操作手册（BA）
  • Compact device for level measurement

    Compact device for level measurement

    Short Instruction (KA)
    07/15
    英语
  • Pressure adapter Installation instruction

    Deltapilot M, Deltapilot S, Waterpilot

    安装指南(EA)
  • Safety Instructions Waterpilot FMX167

    II 3 G Ex nA IIC T6 Gc
    EG 01 002 X

    Ex 防爆说明(XA)
  • Waterpilot FMX167

    CSA

    Drawing No.: 960503-2009 C

    Drawing Type: Installation Drawing

    Ex 防爆说明(XA)
  • Safety Instructions Waterpilot FMX167

    II 2 G Ex ia IIC T6 Gb
    TÜV 01 ATEX 1685 (ATEX)

    Ex 防爆说明(XA)
  • Waterpilot FMX167

    FM

    Drawing No.: 960503-1009 C

    Drawing Type: Installation Drawing

    Ex 防爆说明(XA)
  • Waterpilot FMX167

    FM

    Drawing No.: 960503-1009 A

    Drawing Type: Control Drawing

    证书FM/CSA (ZD)
  • Waterpilot FMX167

    CSA

    Drawing No.: 960503-2009 A

    Drawing Type: Control Drawing

    证书FM/CSA (ZD)
  • Waterpilot FMX167

    CSA

    Drawing No.: 960503-2009 B

    Drawing Type: Installation Drawing

    证书FM/CSA (ZD)
  • Deltapilot M/S, Waterpilot, Cerabar M/S, Deltabar M/S Einsatz im Trinkwasserbereich (NSF) Use in the drinking water sector (NSF) Utilisation dans le domaine de l’eau potable (NSF) Special Documentation

    Einsatz im Trinkwasserbereich (NSF)
    Use in the drinking water sector (NSF)
    Utilisation dans le domaine de l’eau potable (NSF)

    特殊资料(SD)
  • Waterpilot FMX167

    Einsatz im Trinkwasserbereich)
    Use in the drinking water sector
    Utilisation dans le domaine de l'eau potable

    特殊资料(SD)
  • Pressemitteilung: Einzigartige Segmentierung für optimale Pegelmessung

    Pressemitteilung: Die Anwendung für Niveumessungen mit Pegelsonden
    reichen von Tiefbrunne, Pumpenschächten, Kläranlagen, Schleusenund
    Trinkwasserhochbehältern bis hin zur Pegelüberwachung von Flüssen,
    Grundwasser und Stauwehren.

    公共出版物(PU)
    03/11
    德语
  • Fachartikel: Nachhaltigkeit mit Waterpilot

    Fachartikel: Die richtige Messtechnik für effizentes Wassermanagement

    公共出版物(PU)
    01/14
    德语
  • 压力测量

    用于过程压力、差压、液位和流量测量的专业仪表

    实际应用(FA)
    09/15
    中文
  • Basınç Ölçümü

    Proses basıncı, fark basınç, seviye ve akış için güçlü enstrümanlar

    实际应用(FA)
    05/15
    土耳其语
  • Mesure de niveau

    Aperçu des produits pour des applications dans des liquides et des
    solides en vrac

    实际应用(FA)
    03/19
    fr
  • Level measurement

    Product overview for applications in liquids and bulk solids

    实际应用(FA)
    03/17
    英语
  • Level measurement

    Product overview for applications in liquids and bulk solids

    实际应用(FA)
    03/17
    英语
  • Catálogo Medición de Presión

    Instrumentos para la medición de presión, presión diferencial, nivel y
    caudal de proceso

    实际应用(FA)
    03/17
    西班牙语
  • Misura della pressione

    Potenti strumenti per la misura della pressione di processo, pressione
    differenziale,
    livello e portata

    实际应用(FA)
    03/17
    意大利语
  • Pressure measurement

    Powerful instruments for process pressure, differential pressure, level
    and flow

    实际应用(FA)
    03/17
    英语
  • Pressure measurement

    American version: Powerful instruments for process pressure,
    differential pressure, level
    and flow

    实际应用(FA)
    03/17
    英语
  • Füllstandmesstechnik

    Produktübersicht für Anwendungen in Flüssigkeiten und Schüttgütern

    实际应用(FA)
    03/17
    德语
  • Druckmesstechnik

    Leistungsfähige Messgeräte für Prozessdruck, Differenzdruck, Füllstand
    und Durchfluss

    实际应用(FA)
    03/17
    德语
  • Mesure de pression

    Appareils de mesure pour la pression de process, la pression
    différentielle, le niveau et le débit

    实际应用(FA)
    03/17
    fr
  • Catálogo Medición y Detección de nivel

    Gama de productos para aplicaciones con líquidos y sólidos

    实际应用(FA)
    03/17
    西班牙语
  • Pomiar ciśnienia

    Potężna aparatura do pomiaru
    ciśnienia procesowego, różnicy
    ciśnień, poziomu i przepływu

    实际应用(FA)
    03/14
    波兰语
  • Pegelmessungen

    Pegelmessungen, Pegelsonden zur Füllstandmessung

    竞争力手册(CP)
    04/14
    德语
  • New control and management system with a touch panel for the complete water supply

    The municipality of Hasliberg is located in the canton of Bern, approx.
    1,100 m above sea level. The drinking water supplied to roughly 1,400
    inhabitants derives exclusively from springs. The local administrative
    area
    of Hasliberg begins behind the Brünigpassand reaches its highest point
    at 2,534 m above sea level. The main consumers of the municipality are
    tourists. As a result, theirnumber fluctuates heavily depending on the

    案例分析(CS)
    10/07
    英语
  • Ein Tankschiff schlägt Wellen

    Solutions und Messtechnik (Füllstand und Temperatur). Problemstellung:
    altes Schiff wurde umgebaut zu einem modernen, alte Technikdurch
    neue ersetzt. E+H = Komplettlieferant: Gesamtverantwortung des
    Projektmanagements für Engineering-Dienstleistungen inklusive
    Programmierung der Steuerung und Visualisierungssystem, Lieferung der
    Steuerung, Lieferung der Sensoren und Inbetriebnahme des gesamten
    Systems. Erfasst u. visualisiert die Tankbefüllung sowie das
    Tankmanagement und den Tiefgang des Schiffes. Automatische
    Auswertung der Ladung. Vorteil: Zeitersparnis, Eliminierung von
    Fehlerquellen.

    案例分析(CS)
    01/11
    德语
  • A river barge makes waves

    Befrag AG´s inland waterway tanker Brienzersee stationed in Birsfelden,
    Switzerland, transports liquid goods reliably and safely over the Rhine
    river.

    案例分析(CS)
    01/11
    英语
  • Waterpilot

    产品型号: FMX167-, FMX21-
    一致性声明编号: EC12015A

    EU Declaration
    英语
  • Waterpilot

    产品型号: FMX167-
    一致性声明编号: EC_00195_03.16

    EU Declaration
    德语 , 英语 , fr
  • Waterpilot, Deltapilot S, Deltapilot M, Deltapilot, Deltabar S, Deltabar M, Deltabar, Ceraphant T, Ceraphant, Cerabar T, Cerabar S, Cerabar M, Cerabar

    产品型号: PTP33B-, PTP31B-, PTC31B-, PTC31-, PMP75-, PMP71-, PMP55-, PMP51-, PMP23-, PMP21-, PMP11-, PMD75-, PMD55-, PMC71-, PMC51-, PMC21-, PMC131-, PMC11-, FMX21-, FMX167-, FMD78-, FMD77-, FMB70-, FMB53-, FMB52-, FMB51-, FMB50-
    地区/国家: Russia (TR CU), Russia (Declaration of Conformity)
    认证机构: EAC
    证书号: RU D-DE.MO10.B.05287

    Miscellaneous
    俄语
  • Deltapilot M, Deltapilot S, Waterpilot

    产品型号: FMB50-, FMB51-, FMB52-, FMB53-, FMB70-, FMX167-, FMX21-
    地区/国家: Russia (TR CU)
    认证机构: EAC
    证书号: TC BY_112 11.01. TP020 003 127

    Miscellaneous
    俄语
  • Waterpilot

    产品型号: FMX167-
    地区/国家: Europe (ATEX)
    认证机构: TÜV
    类别: II 2 G
    保护: Ex ia IIC T6 Gb

    Explosion Protection
    德语 , 英语
  • Waterpilot

    产品型号: FMX167-
    地区/国家: Europe (ATEX)
    认证机构: TÜV
    类别: II 2 G
    保护: Ex ia IIC T6 Gb

    Explosion Protection
    德语 , 英语
  • Waterpilot

    产品型号: FMX167-
    地区/国家: Europe (ATEX)
    认证机构: TÜV
    类别: II 2 G
    保护: Ex ia IIC T6 Gb

    Explosion Protection
    德语 , 英语
  • Waterpilot

    产品型号: FMX167-
    地区/国家: Europe (ATEX)
    认证机构: TÜV
    类别: II 2 G
    保护: Ex ia IIC T6 Gb

    Explosion Protection
    德语 , 英语
  • Waterpilot

    产品型号: FMX167-
    地区/国家: Canada
    认证机构: CSA
    类别: I, ABCD
    保护: IS, Ex ia IIC

    Explosion Protection
    英语
  • Waterpilot

    产品型号: FMX167-
    地区/国家: Europe (ATEX)
    认证机构: TÜV
    类别: II 2 G
    保护: Ex ia IIC T6 Gb

    Explosion Protection
    德语 , 英语
  • Waterpilot

    产品型号: FMX167-
    地区/国家: Europe (ATEX)
    认证机构: TÜV
    类别: II 2 G
    保护: Ex ia IIC T6 Gb

    Explosion Protection
    德语 , 英语
  • Waterpilot

    产品型号: FMX167-
    地区/国家: USA
    认证机构: FM
    类别: I/1/A,B,C,D/
    保护: IS, NI

    Explosion Protection
    英语
  • Waterpilot

    产品型号: FMX167-
    地区/国家: Europe
    认证机构: Endress+Hauser
    类别: II 3 G
    保护: Ex nA IIC T6 Gc

    Explosion Protection
    德语 , 英语 , fr
  • Waterpilot

    产品型号: FMX167-
    地区/国家: Europe (ATEX)
    认证机构: TÜV
    类别: II 2 G
    保护: Ex ia IIC T6 Gb

    Explosion Protection
    德语 , 英语
  • Waterpilot

    产品型号: FMX167-
    地区/国家: USA
    认证机构: FM
    类别: I 1 ABCD
    保护: IS, NI

    Explosion Protection
    英语
  • Waterpilot

    产品型号: FMX167-
    地区/国家: Europe (ATEX)
    认证机构: TÜV
    类别: II 2 G
    保护: Ex ia IIC T6 Gb

    Explosion Protection
    德语 , 英语
  • Waterpilot

    产品型号: FMX167-, FMX21-
    地区/国家: France
    认证机构: ACS

    Hygienic Equipment
    fr
  • Waterpilot, Deltapilot S, Deltapilot M, Deltabar S, Deltabar M, Deltabar, Cerabar S, Cerabar M, Cerabar

    产品型号: PMP71B-, PMP71-, PMP51B-, PMP51-, PMD75-, PMD55B-, PMD55-, PMC71B-, PMC71-, PMC51B-, PMC51-, FMX21-, FMX167-, FMD72-, FMD71-, FMB70-, FMB53-, FMB52-, FMB51-, FMB50-
    地区/国家: USA
    认证机构: NSF

    Hygienic Equipment
    英语
  • Waterpilot, Deltabar S, Cerabar S, Cerabar M, Deltapilot S, Deltabar M, Deltapilot M, Deltabar, Ceraphant T, Ceraphant, Cerabar T, Cerabar

    产品型号: PTP35-, FMD78-, PMP71-, PMD75-, FMD77-, PMD70-, PMP75-, PMP51-, PMP55-, PMC71-, FMD76-, FMB53-, FMB70-, PMC51-, PMD55-, FMB50-, FMD72-, FMX21-, PTP33B-, PTP31-, PTC31-, PMP23-, PMP135-, PMP11-, PMC131-, FMX167-, FMD71-
    认证机构: TÜV

    Pressure Equipment
    德语 , 英语
  • Waterpilot

    产品型号: FMX167-, FMX21-
    地区/国家: Russia
    认证机构: Rosstandart
    证书号: OC.C.29.004.A NO 36497/1

    Metrology
    俄语
  • Waterpilot

    产品型号: FMX167-
    地区/国家: International
    认证机构: DNVGL

    Marine
    英语
  • Waterpilot

    产品型号: FMX167-
    地区/国家: International
    认证机构: ABS

    Marine
    英语
  • Waterpilot

    产品型号: FMX167-
    地区/国家: Canada
    认证机构: CSA
    类别: GP

    Ordinary Location Product Safety
    英语
  • Waterpilot

    产品型号: FMX167-
    地区/国家: Europe
    认证机构: Endress+Hauser

    Ordinary Location Product Safety
    德语 , 英语 , fr

附件/备件

Nr
Order code
Specification

  • 替代产品

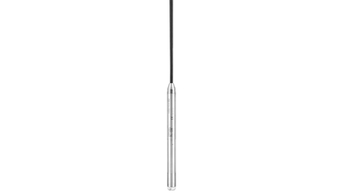

    • Waterpilot FMX21
