电容式限位检测
Solicap FTI77

©Endress+Hauser
©Endress+Hauser
©Endress+Hauser
©Endress+Hauser

适用于颗粒固体的限位检测，尤其适用于高温、高机械负荷测量场合

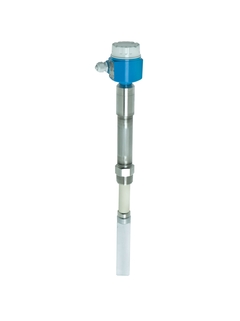

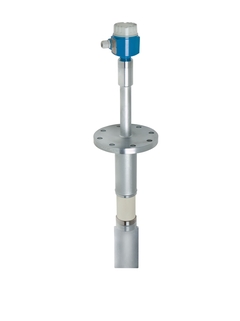

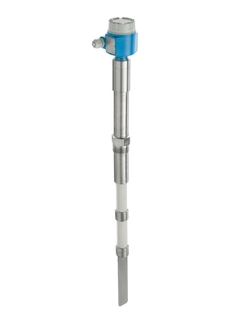

Solicap FTI77半绝缘型剑式/缆式探头用于细小和粗糙颗粒固体的限位检测。凭借其自动黏附补偿功能，该探头可提供最高的测量可靠性，获得各类相关认证与许可，应用范围广泛。结构坚固，可以在极高横向负载条件下（剑式传感器的最大负载为800Nm)，以及高温测量场合和对磨损性介质进行高精度测量。

附加组件

  • 优势

    • 专为苛刻过程条件设计的超坚固型探头

    • 通过按键操作，进行快速而简单的标定和调试

    • 通过各项认证和许可，应用范围广。

    • 两级过压保护，防止储罐静电放电。

    • 对有结块倾向的颗粒固体具备自动黏附补偿功能

    • 与电子插件FEI55配套使用，可用于SIL2/SIL3安全系统

    • 剑式传感器和缆式传感器均可截短，降低了库存成本

  • 应用领域

    该一体化变送器适用于高温散装固体的限位检测，可在底限或高限故障安全模式下工作。结构坚固，可在极高横向负载条件下（剑式传感器的最大负载可达800Nm）和对磨损性介质进行高精度测量。内置自动黏附补偿功能，即使在介质易于生成黏附的场合，仍能确保开关安全动作。

特征和规格

返回

Details

  • 测量原理

    固体电容

  • 特点/应用

    半绝缘探头 / 缆式电缆适合高温条件
    高机械横向负载

  • 特点

    绝缘段长度
    自动粘附补偿
    高横向负载
    坚固耐用的探头

  • 电源/通信

    19...253V AC
    10...55V DC-PNP
    19...253V AC或10...55V DC
    8/16mA，11 ... 36V DC
    PFM
    三线制

  • 环境温度

    -50...70°C
    (-58...158°F)

  • 过程温度

    -50...400°C
    (-58...752°F)

  • 过程压力（绝压）/最大过压限定值

    真空...10 bar
    (真空...145 psi)

  • 主要接液部件

    陶瓷、316L、钢

  • 最大拉伸强度

    缆式：20 kN

  • 过程连接

    螺纹R1 1/2、NPT1 1/2
    法兰DN/ASME/JIS

  • 传感器长度

    缆式：0.5...20m
    (1.6...65ft)
    箭式：0.2...1m
    (0.6...3.3ft)
    绝缘段长度：0.1...1m
    (0.3...3.3ft)

  • 通信

    两线制19...253 VAC
    DC PNP
    继电器DPDT
    PFM
    三线制
    8/16 mA

  • 证书和认证

    ATEX、FM、CSA、IEC Ex

  • 安全认证

    SIL

  • 设计认证

    EN 10204-3.1

  • 组件

    PFM：FTC325、FTC625、FTC470Z、FTC471Z
    三线制：FTC325

  • 应用限制

    最小介电常数2.5

文档/手册/软件

  • Solicap S FTI77

    电容料位开关 结构坚固，用于固料测量，适用于高温应用场合

    技术信息(TI)
  • Solicap S FTI77 Operating Instruction

    Capacitive point level switch

    操作手册（BA）
  • Electronic insert FEI5x Installation Instruction

    Liquicap M, Solicap M/S

    安装指南(EA)
  • Solicap S FTI77 EAC: Ex ia IIIC T80°C T500 130°C Da Ex ia/tb IIIC T90°C Da/Db Ex ia/tc IIIC T Da/Dc Safety Instructions

    Capacitive Level Measurement

    Ex 防爆说明(XA)
  • Safety Instructions Solicap S FTI77

    ATEX: II 1 D Ex ia IIIC T80°C T500 130°C Da II 1/2 D Ex ia IIIC T80°C T500 130°C Da/Db II 1/3 D Ex ia IIIC T80°C T500 130°C Da/Dc II 1/2 D Ex ia/tb IIIC T90°C Da/Db II 1/3 D Ex ia/tc IIIC T90°C Da/Dc IECEx: Ex ia IIIC T80°C T500 130°C Da Ex ia IIIC T80°C T500 130°C Da/Db Ex ia IIIC T80°C T500 130°C Da/Dc Ex ia/tb IIIC T90°C Da/Db Ex ia/tc IIIC T90°C Da/Dc BVS 09 ATEX E 030, IECEx BVS 15.0009

    Ex 防爆说明(XA)
  • Solicap S FTI77

    CSA Drawing No.: 960009465 A Drawing Type: Control Drawing

    证书FM/CSA (ZD)
  • Solicap S FTI77

    FM Drawing No.: 960009417 B Drawing Type: Control Drawing

    证书FM/CSA (ZD)
  • Solicap S FTI77

    FM Drawing No.: 960009417 A Drawing Type: Control Drawing

    证书FM/CSA (ZD)
  • Solicap S FTI77

    CSA Drawing No.: 960009465 B Drawing Type: Control Drawing

    证书FM/CSA (ZD)
  • Liquicap M FTI51/52, Solicap M FTI55/56, Solicap S FTI77

    Functional Safety data sheet / Datenblatt zur Funktionalen Sicherheit

    特殊资料(SD)
  • Functional safety manual (SIL)

    Capacitance level measurement

    特殊资料(SD)
  • perspectives Metal 2012
