电容式限位检测

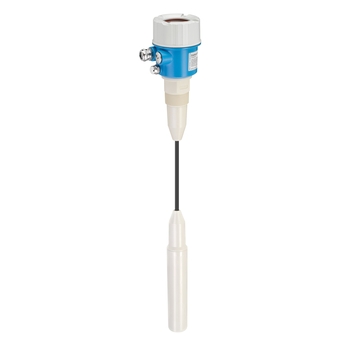

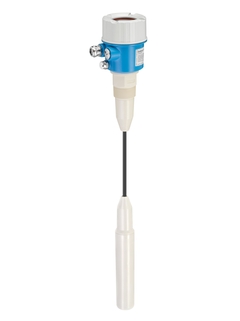

Minicap FTC262

适用于轻质固体散料测量

Minicap FTC262缆式探头结构简单，经济实用，用于固体散料限位检测，尤其适用于腐蚀性的、或者有大量黏附形成的介质。该探头专为轻质固体散料限位检测而设计，典型应用：谷物、面粉、奶粉、动物饲料、水泥、滑石粉或石膏等。

Fundamental选型

简易产品
轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

什么是FLEX产品选型

标准产品
测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

什么是FLEX产品选型

高端产品
功能丰富，适用范围广

仪表技术性能

选型便捷程度

什么是FLEX产品选型

定制产品
专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

什么是FLEX产品选型

FLEX产品选型	仪表技术性能	选型便捷程度
F L E X Fundamental选型完美胜任基本测量任务	仪表技术性能	选型便捷程度
F L E X Lean选型轻松应对关键工艺的测量挑战	仪表技术性能	选型便捷程度
F L E X Extended选型创新技术助力工艺流程优化	仪表技术性能	选型便捷程度
F L E X Xpert选型满足严苛工况的特殊测量要求	仪表技术性能	选型便捷程度特殊选型

获取FLEX产品选型的详细信息

选型

比较

产品规格参数
过程温度

-40...80 °C
(-40...176 °F)

过程压力（绝压）/最大过压限定值

-1...6 bar(-14.5...90 psi)

Loading alternative products

快速选择

从我们建议的选项中选择

售价

<%label%>
-- selected coding

-- selected label

99.999,00
<%label%>
如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
<%feature%>
-- selected coding

-- selected label

99.999,00
<%feature%>
<%coding%>

<%label%>

99.999,00

如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
Process Connection
<%coding%>

<%label%>

99.999,00

<%coding%>

<%label%>

99.999,00

<%message%>

FTC262

显示详细信息隐藏详细信息

显示详细信息

返回进行快速选择

<%feature%>

<%coding%>

<%label%>

添加到购物车

可选附加功能

请使用 Configurator进行完整产品选型

或

个性化配置

从所有可用选项中继续选择

配置

附加组件

RNS221
变送器供电单元，适用于DIN导轨

供电单元，适用于两个两线制传感器或变送器
更多信息
比较
价格核算中…

暂时无价格信息

登录后显示价格

from CHF 803.-
RN221N
有源隔离栅，带可选HART®诊断

有源隔离栅，用于安全隔离4...20 mA电流信号
更多信息
比较
价格核算中…

暂时无价格信息

登录后显示价格

from CHF 803.-

优势
测量系统由探头与电子元件组成：
——安装简单
——启动时无标定
内置黏附补偿：
——即使探头有强黏附形成，仍可保持精准的开关动作
——操作安全性高
机械部件坚固：
——无磨损部件
——使用寿命长
——免维护
Minicap FTC262缆式探头可截短
-优化长度，与筒仓内测量点匹配
-减少库存

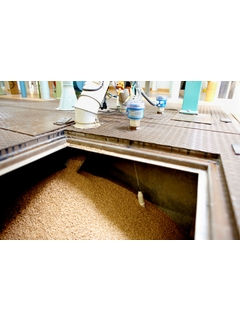

应用领域
Minicap专为轻质固体散料限位检测而设计，颗粒尺寸最大为30mm，介电常数为 εr ≥ 1.6。典型应用：谷物、面粉、奶粉、动物饲料、水泥、滑石粉或石膏。
型号：

Minicap FTC262：配有最长6米缆式探头，用于固体散料测量

带交流电或直流电电源的继电器输出（备用辅助转换电源/SPDT）

带3线直流电源的PNP输出

特征和规格

测量原理

固体电容
特点/应用

启动时无需标定
自动黏附补偿
坚固耐用
可以截短缆式探头
（最优匹配测量点）
特点

缆式探头的截短工具由用户自备
电源/通信

10.8...45V DC，DC-PNP，三线制
20...253V AC，或
20...55V DC，继电器输出
环境温度

-40...80 °C (-40...176 °F)
过程温度

-40...80 °C
(-40...176 °F)
过程压力（绝压）/最大过压限定值

-1...6 bar(-14.5...90 psi)
主要接液部件

PPS = 聚苯硫醚
（玻璃纤维约40%）
最大拉伸强度

3000 N
过程连接

R 1 1/2
NPT 1 1/2
传感器长度

最小500 mm (20")，最大6000 mm (236")
通信

PNP晶体管输出
继电器输出（等电势
切换触点/ SPDT）
证书和认证

ATEX 、FM、CSA、NEPSI、EAC
选项

铝外壳
应用限制

固体，最大颗粒尺寸为30 mm (1.2")，
DK min 1.5
拉伸强度为1400 N（探头末端）
