电容式限位检测

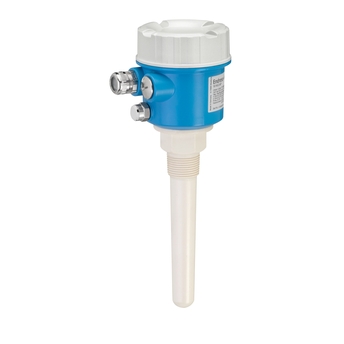

Minicap FTC260

适用于轻质固体散料测量

Minicap FTC260杆式探头结构简单，经济实用，用于固体散料限位检测，尤其适用于腐蚀性的、或者有大量黏附形成的介质。该探头专为轻质固体散料限位检测而设计，典型应用：谷物、面粉、奶粉、动物饲料、水泥、滑石粉或石膏等。

Fundamental选型

简易产品
轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

什么是FLEX产品选型

标准产品
测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

什么是FLEX产品选型

高端产品
功能丰富，适用范围广

仪表技术性能

选型便捷程度

什么是FLEX产品选型

定制产品
专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

什么是FLEX产品选型

FLEX产品选型	仪表技术性能	选型便捷程度
F L E X Fundamental选型完美胜任基本测量任务	仪表技术性能	选型便捷程度
F L E X Lean选型轻松应对关键工艺的测量挑战	仪表技术性能	选型便捷程度
F L E X Extended选型创新技术助力工艺流程优化	仪表技术性能	选型便捷程度
F L E X Xpert选型满足严苛工况的特殊测量要求	仪表技术性能	选型便捷程度特殊选型

获取FLEX产品选型的详细信息

选型

比较

产品规格参数
过程温度

-40...130°C
(-40...266 °F)

过程压力（绝压）/最大过压限定值

-1...25 bar
(-14.5...360 psi)

Loading alternative products

快速选择

从我们建议的选项中选择

Sales price

<%label%>
-- selected coding

-- selected label

99.999,00
<%label%>
如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
<%feature%>
-- selected coding

-- selected label

99.999,00
<%feature%>
<%coding%>

<%label%>

99.999,00

如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
Process Connection
<%coding%>

<%label%>

99.999,00

<%coding%>

<%label%>

99.999,00

<%message%>

FTC260

显示详细信息隐藏详细信息

显示详细信息

返回进行快速选择

<%feature%>

<%coding%>

<%label%>

添加到购物车

可选附加功能

请使用 Configurator进行完整产品选型

或

个性化配置

从所有可用选项中继续选择

配置

附加组件

RNS221
变送器供电单元，适用于DIN导轨

供电单元，适用于两个两线制传感器或变送器
更多信息
比较
价格核算中…

暂时无价格信息

登录后显示价格

from CHF 803.-
RN221N
有源隔离栅，带可选HART®诊断

有源隔离栅，用于安全隔离4...20 mA电流信号
更多信息
比较
价格核算中…

暂时无价格信息

登录后显示价格

from CHF 803.-

优势
测量系统由探头与电子元件组成：
——安装简单
——启动时无标定
内置黏附补偿：
——即使探头有强黏附形成，仍可保持精准的开关动作
——操作安全性高
机械部件坚固：
——无磨损部件
——使用寿命长
——免维护

应用领域
Minicap专为轻质固体散料限位检测而设计，颗粒尺寸最大为30mm，介电常数为 εr ≥ 1.6。典型应用：谷物、面粉、奶粉、动物饲料、水泥、滑石粉或石膏。
型号：

Minicap FTC260：配有140毫米杆式探头，材质符合FDA规定；用于固体散料与液体

带交流电或直流电电源的继电器输出（备用辅助转换电源/SPDT）

带3线直流电源的PNP输出

特征和规格

测量原理

固体电容
特点/应用

compact rod probe with build up compensation
easy start up
特点

FDA认证材料
电源/通信

10,8 ... 45V DC, DC-PNP 3-wire
20 ... 253V AC, or
20 ... 55V DC, Relay output
环境温度

-40...80 °C
(-40...176 °F)
过程温度

-40...130°C
(-40...266 °F)
过程压力（绝压）/最大过压限定值

-1...25 bar
(-14.5...360 psi)
主要接液部件

PPS = 聚苯硫醚
（玻璃纤维约40%）
过程连接

R1"
NPT1"
传感器长度

140 mm (5.51")
通信

PNP晶体管输出
继电器输出（等电势
切换触点/ SPDT）
证书和认证

ATEX 、FM、CSA、NEPSI、EAC
选项

铝外壳
应用限制

固体，最大颗粒尺寸为30 mm (1.2")，
DK min 1.6
拉伸强度为1400 N（探头末端）

显示更多
显示更少

文档/手册/软件

下载类型

过滤

Technical Information Minicap FTC260, FTC262
Point level switch with buildup compensation
No calibration necessary

技术信息(TI)
Operating Instuction
Adapter for Minicap FTC 260

Short Instruction (KA)

10/14

德语 , 英语 , 西班牙语 , French , 意大利语 , 荷兰语
Kurzanleitung/ Short Operating Instuction Minicap FTC 260.
Compact Point Level Switch for limit detection with active build-up
compensation
No calibration necessary Version available for dust Explosion areas.
Kompakter Grenzschalter mit integrierter aktiver Ansatzkompensation
Inbetriebnahme ohne Abgleich
Auch für staubexplosionsgefährdete Bereiche.

Short Instruction (KA)

08/15

德语 , 英语 , 西班牙语 , French , 意大利语 , 荷兰语
Minicap FTC260 Operating Instructions
Point level switch with buildup compensation
No calibration necessary

Short Instruction (KA)

05/19

德语 , 英语 , 西班牙语 , French , 意大利语 , 荷兰语
FTC 260
FTC 260

Short Instruction (KA)

03/98

德语 , 英语 , 西班牙语 , French , 意大利语 , 荷兰语
Minicap FTC260 EAC: Ex ta/tc IIIC T105°C Da/Dc Safety Instructions
Capacitive Level Measurement

Ex 防爆说明(XA)
Minicap FTC260 ATEX: II 1/3 D Ex ta/tc IIIC T105°C Da/Dc IECEx: Ex ta/tc IIIC T105°C Da/Dc Safety Instructions
Capacitive Level Measurement

Ex 防爆说明(XA)
Safety Instructions Minicap FTC260
Ex tD A20/A22 IP66 T105°C
GYJ16.1421 (NEPSI)

Ex 防爆说明(XA)
Minicap FTC260
WHG

Allgemeine bauaufsichtliche Zulassung

Z-65.13-192 (DIBt)

证书(ZE)
Minicap FTC260-B
ATEX

Baumusterprüfbescheinigung BVS 98.Y.8003

证书(ZE)
Catálogo Medición y Detección de nivel
Gama de productos para aplicaciones con líquidos y sólidos

实际应用(FA)

09/19

西班牙语
Mesure de niveau
Aperçu des produits pour des applications dans des liquides et des
solides en vrac

实际应用(FA)

03/19

French
Level measurement
Product overview for applications in liquids and bulk solids

实际应用(FA)

03/17

英语
Level measurement
Product overview for applications in liquids and bulk solids

实际应用(FA)

03/17

英语
Füllstandmesstechnik
Produktübersicht für Anwendungen in Flüssigkeiten und Schüttgütern

实际应用(FA)

03/17

德语
Catálogo soluciones esenciales
Alta calidad a precios competitivos

竞争力手册(CP)

01/17

西班牙语
E-direct Produktcatalogus 2018-2019
High quality, low price

Endress+Hauser 目录 (EC)

10/18

荷兰语
Catalogue Produits E-direct 2019/2020 Français
La qualité Endress+Hauser à petit prix !

Endress+Hauser 目录 (EC)

09/19

French
E-direct Produktkatalog 2019/2020
Hohe Qualität zum kleinen Preis!

Endress+Hauser 目录 (EC)

06/20

德语
Overfill prevention / WHG / Calculation Tool Überfüllsicherung / WHG / Berechnungstool Windows 10 - Update >> Fixed view for prints / Ausdruck
Liquiphant FTL31/33; FTL50/50H/51/51C/51H; FTL70/71; FTL80/81/85
Nivotester FTC325, FTL325N/325P; FTW375W
Minicap FTC260/262
Liquicap FMI21; FMI51/52; FTI51/52
Liquipoint FTE31/33L

设置软件

Language neutral
Minicap
产品型号: FTC260-
一致性声明编号: HE_00225_02.15
制造商规格: 10/2011, 1935/2004

Manufacturer Declaration

英语
Minicap
产品型号: FTC260-
一致性声明编号: EC_00558_03.17

EU Declaration

德语 , 英语 , French
Minicap
产品型号: FTC260-, FTC262-

EU Declaration

德语 , 英语 , French
Levelflex, Micropilot, Soliphant T, Soliphant M, Solicap S, Solicap M, Prosonic S, Prosonic M, Nivector, Minicap
产品型号: FMP57-, FMP56-, FMR57-, FMR56-, FMR67-, FTM52-, FTM51-, FTM50-, FTM21-, FTM20-, FTI77-, FTI56-, FTI55-, FTC968Z-, FTC968-, FTC262-, FTC260-, FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FDU95-, FDU93-, FDU92-, FDU91F-, FDU91-, FDU90-
地区/国家: Russia (Declaration of Conformity), Russia (TR CU)
认证机构: EAC
证书号: RU D-DE.MO10.B.05554

Miscellaneous

俄语
Minicap
产品型号: FTC260-, FTC262-
地区/国家: Russia (TR CU)
认证机构: EAC
证书号: TС RU D-DE.MU62.B.02534

Miscellaneous

俄语
Levelflex, Micropilot, Soliphant T, Soliphant M, Solicap S, Solicap M, Prosonic S, Prosonic M, Nivector, Minicap
产品型号: FMP57-, FMP56-, FMR57-, FMR56-, FMR67-, FTM52-, FTM51-, FTM50-, FTM21-, FTM20-, FTI77-, FTI56-, FTI55-, FTC968Z-, FTC968-, FTC262-, FTC260-, FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FDU95-, FDU93-, FDU92-, FDU91F-, FDU91-, FDU90-
地区/国家: Russia (Declaration of Conformity), Russia (TR CU)
认证机构: EAC
证书号: RU D-DE.MO10.B.05551

Miscellaneous

俄语
Minicap
产品型号: FTC260-
地区/国家: USA
认证机构: FM
类别: II,III 1 EFG
保护: DIP/II, III/E-G

Explosion Protection

英语
Minicap
产品型号: FTC260-
地区/国家: USA
认证机构: FM
类别: II,III/1/E,F,G/
保护: DIP

Explosion Protection

英语
Minicap
产品型号: FTC260-
地区/国家: China
认证机构: NEPSI

Explosion Protection

中文
Minicap, Nivector
产品型号: FTC260-, FTC262-, FTC968Z-
地区/国家: Russia (TR CU)
认证机构: EAC
保护: Ex t, Ex ta/tc

Explosion Protection

俄语
Minicap
产品型号: FTC260-
地区/国家: Europe (ATEX)
认证机构: EXAM (DMT, BVS)
类别: II 1/3 D

Explosion Protection

德语 , 英语
Minicap
产品型号: FTC260-
地区/国家: International (IECEx)
认证机构: EXAM (DMT, BVS)
保护: Ex ta/tc IIIC Txxx°C Da/Dc

Explosion Protection

英语
Minicap
产品型号: FTC260-
地区/国家: Canada
认证机构: CSA
类别: II,III//E,F,G/
保护: DIP

Explosion Protection

英语
Minicap
产品型号: FTC260-
地区/国家: Europe (ATEX)
认证机构: EXAM (DMT, BVS)
类别: II 1/3 D

Explosion Protection

德语 , 英语
Minicap
产品型号: FTC260-
地区/国家: China
认证机构: NEPSI
类别: zone 20,22

Explosion Protection

中文
Micropilot, Micropilot S, Minicap, Nivector, Prosonic M, Prosonic S, Prosonic T, Pumpenschutz, Solicap M, Solicap S, Soliphant M, Soliphant T, SYSTEM, Doppelstabsonde, Dreistabsonde, Einstabsonde, Levelflex, Liquicap M, Liquicap T, Liquiphant, Liquiphant FailSafe, Liquiphant M, Liquiphant S, Liquipoint, Liquipoint T, LIQUITREND
产品型号: FTL51C-, FTL51B-, FTL51-, FTL50H-, FTL50-, FTL41-, FTL33-, FTL31-, FTI77-, FTI56-, FTI55-, FTI52-, FTI51-, FTI26-, FTC968Z-, FTC262-, FTC260-, FMU44-, FMU43-, FTL51H-, FTL62-, FTL64-, FTL70-, FTL71-, FTL80-, FTL81-, FTL85-, FTM20-, FTM21-, FTM50-, FTM51-, FTM52-, FTW23-, FTW31-, FTW32-, FTW33-, NMR81-, NMR84-, QMW43-, FMU42-, 11362Z-, 11363Z-, 11371-, 11375Z-, 11961Z-, FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FMI21-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53-, FMP54-, FMP55-, FMU41-, FMU40-, FMU30-, FMR67-, FMR62-, FMR60-, FMR57-, FMR56-, FMR540-, FMR54-, FMR532-, FMR53-, FMR52-, FMR51-, FMR50-, FMR20-, FMR10-, FMP57-, FMP56-
认证机构: TÜV

Pressure Equipment

德语 , 英语

显示更多
显示更少

附件/备件

???显示为PDF???

搜索

过滤

Order code

Specification

20
- Nr 20 Order code 543201-0000

  Cover F14 PBT, gasket

  O-ring EPDM. Usage: housing Polyester.

  显示详细信息隐藏详细信息
- Nr 20 Order code 943201-1001

  Cover F14 PE, transparent PA

  Sight glass: Polycarbonat PA.

  显示详细信息隐藏详细信息
- Nr 20 Order code 71092705

  铝盖

  Material: aluminium. O-ring: EPDM. Not for Ex d/XP. Usage: FMB50/FMB51/FMB52/FMB53, FTC260/FTC262, PMC51, PMD55, PMP51/PMP55.

  显示详细信息隐藏详细信息
- Nr 20 Order code 71092707

  铝盖

  Material: aluminium. Sight glass: mineral glass. O-ring: EPDM. Not for Ex d/XP. Usage: FMB50/FMB51/FMB52/FMB53, FTC260/FTC262, PMC51, PMD55, PMP51/PMP55.

  显示详细信息隐藏详细信息
- Nr 20 Order code 52020429

  密封圈组件

  consists of: 5x O-ring 75,87x2.62, EPDM, PTFE, FDA

  显示详细信息隐藏详细信息
30
- Nr 30 Order code 52006108

  电子插件

  20-253VAC/20-55VDC

  显示详细信息隐藏详细信息
- Nr 30 Order code 52006109

  电子插件

  10,8-45VDC PNP

  显示详细信息隐藏详细信息
12
- Nr 12 Order code 543205-0000

  Socket E8 (F14), screws, PBT

  Usage: electronics.

  显示详细信息隐藏详细信息
50
- Nr 50 Order code 543226-0001

  Probe FTC260 R1 PPS, gasket

  Threaded boss R1. Usage: FTC260.

  显示详细信息隐藏详细信息
- Nr 50 Order code 543226-0011

  Probe FTC260 NPT1 PPS, gasket

  Threaded boss NPT1. Usage: FTC260.

  显示详细信息隐藏详细信息
- Order code 943215-1001

  Sleeve adapter R1-1/2 > R1, PPS

  Usage: FTC260. Thread type: EN10226/ISO7. Material: PPS.

  显示详细信息隐藏详细信息
- Order code 943215-1021

  Sleeve adapter G1-1/2 > R1, PPS

  Usage: FTC260. Thread type: EN10226/ISO7. Material: PPS.

  显示详细信息隐藏详细信息
- Order code 52014047

  密封圈

  Process gasket for process connections G1-1/2

  显示详细信息隐藏详细信息
- Order code 943215-0042

  Sleeve adapter NPT1-1/4 > NPT1, ST

  Thread type: EN10226/ISO7. Material: steel zinc coated. Usage: FTC260.

  显示详细信息隐藏详细信息

显示更多
显示更少

老产品
- FTC731
- FTC730

成功案例

新一代音叉液位开关
延长了SIL功能性验证测试的间隔时间

查看我们的客户CABB集团选择新一代Liquiphant FTL51音叉液位开关，延长了SIL功能性验证测试的间隔时间
阅读完整案例
优化罐区系统物流理念

我们在巴塞尔化学品分销商Brenntag Schweizerhall公司中成功实施了高效物流理念。
阅读完整案例
装车 - 与值得信赖的伙伴合作获得安全装车解决方案

Endress+Hauser为全球化工和塑料经销商提供“总体交钥匙解决方案”
阅读完整案例

新闻
Endress+Hauser移动客户端

通过E+H移动客户端，可以快速访问最新产品信息，例如订购产品代码、是否有货、备品备件和其它产品信息。
阅读完整案例

新闻
无法在氨水分离器中进行稳定测量？

我们的Levelflex FMP传感器可以用于危险液体的可靠液位测量，例如：氨水。了解更多有关如何同时确保化工过程的安全性及高效性。
无法在氨水分离器中进行稳定测量？

新闻
如何才能有效地进行烯烃分馏控制呢？

同机械式仪表相比，导波雷达物位测量解决方案能够有效地进行烯烃分馏控制，防止意外停机。
阅读完整案例

电容式限位检测Minicap FTC260

适用于轻质固体散料测量

产品规格参数

过程温度

过程压力（绝压）/最大过压限定值

快速选择

个性化配置

附加组件

RNS221变送器供电单元，适用于DIN导轨

RN221N有源隔离栅，带可选HART®诊断

优势

应用领域

特征和规格

Details

测量原理

特点/应用

特点

电源/通信

环境温度

过程温度

过程压力（绝压）/最大过压限定值

主要接液部件

过程连接

传感器长度

通信

证书和认证

选项

应用限制

文档/手册/软件

附件/备件

老产品

成功案例

新一代音叉液位开关延长了SIL功能性验证测试的间隔时间

优化罐区系统物流理念

装车 - 与值得信赖的伙伴合作获得安全装车解决方案

Endress+Hauser移动客户端

无法在氨水分离器中进行稳定测量？

如何才能有效地进行烯烃分馏控制呢？

电容式限位检测

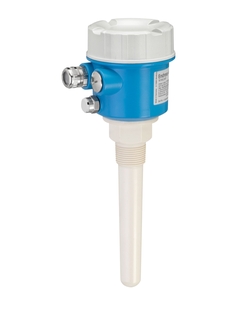

Minicap FTC260
