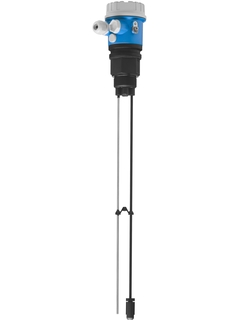

电容液位测量 Liquicap FMI21

导电液体中连续液位测量

Liquicap FMI21杆式探头适用于导电液体液位连续测量，构造简单，经济实用。该探头由碳纤维与不锈钢等优质防腐材料制成，可用于腐蚀性液体（例如酸液与碱液）测量。同Fieldgate FXA320（使用因特网技术的远程测量值访问）配套使用，Liquicap提供理想的库存管理解决方案。

选型
登录和配置后的定价

比较

快速选择

从我们建议的选项中选择

<%label%>
-- selected coding

-- selected label
<%label%>
如需查看其他非推荐选项，请使用Configurator进行完整产品选型
<%feature%>
-- selected coding

-- selected label
<%feature%>
<%coding%>

<%label%>

如需查看其他非推荐选项，请使用Configurator进行完整产品选型
Process Connection
<%coding%>

<%label%>

<%coding%>

<%label%>

<%message%>

可选附加功能

请使用Configurator进行完整产品选型

或

个性化配置

从所有可用选项中继续选择

配置

附加组件

RN221N
有源隔离栅，带可选HART®诊断

有源隔离栅，用于安全隔离4...20 mA电流信号
更多信息
比较
RNS221
变送器供电单元，适用于DIN导轨

供电单元，适用于两个两线制传感器或变送器
更多信息
比较

优势
探头特殊设计，确保安全性不受储罐几何形状影响
无标定要求（0%/100%探头长度出厂预设定）
该探头由碳纤维与不锈钢等优质防腐材料制成，可在腐蚀性液体与有毒水质中使用，已得到WHG（德国水资源法）权威认证。
无可动部件，使用寿命长，性能可靠，不会磨损
用于导电液体液位连续测量，性价比高。
探杆可在现场截短，存放简便。

应用领域

Liquicap FMI21杆式探头适用于连续物位测量，用于电导率大于30μS的导电液体，且无标定要求（0%/100%探头长度出厂预设定）。电导率大于30μS/cm时，测量结果同液体DK值（介电常数）无关。同样适用于爆炸危险区域，Zone 2。

特征和规格

测量原理

电容物位仪
特点/应用

双杆探头
工厂预设置，0%...100%
高品质、非腐蚀性材料（碳纤维、不锈钢）
适用腐蚀性液体（多种酸液和碱液）
特点

提供探头截短夹
电源/通信

10 ... 30VDC
测量精度

< 1%
环境温度

-40...70 °C
(-40...158 °F)
过程温度

-40...100 °C
(-40...212 °F)
过程压力（绝压）/最大过压限定值

真空...10 bar
(真空...145 psi)
主要接液部件

杆式探头：
316L/1.4404 / PP
可选：碳纤维，PP涂层
过程连接

G 1½
NPT 1½
传感器长度

探头总长度为2.5 m
最大测量距离

2.5 m (8 ft)
通信

4 ... 20 mA
证书和认证

ATEX、CSA、CSA C/US
安全认证

溢出保护WHG
选项

显示
应用限制

变化的非导电性介质，电导率小于3 0 μS/cm
高粘度液体，> 2 000 cst

显示更多
显示更少

文档/手册/软件

下载类型

过滤

Weld-in adapter, process adapter and flanges
Level and pressure measurement

技术信息(TI)
技术资料 Liquicap T FMI21
电容式物位测量
双杆式传感器，用于液体的连续测量

技术信息(TI)
简明操作指南 Liquicap T FMI21
电容传感器，用于连续测量

Short Instruction (KA)

06/10

德语 , 英语 , 西班牙语 , fr , 意大利语 , 荷兰语
Liquicap T FMI21
Approval No.: EG 04 016-a

ATEX II 3 G

Protection:

EEx nA IIC T6

Ex 防爆说明(XA)
RFID TAG Certificate/Declaration of Conformity
ATEX:
II 2 G Ex ia IIC T6 Gb
II 2 D Ex ia IIIC T80°C Db;
IECEx:
Ex ia IIC T6 Gb
Ex ia IIIC T80°C Db
IECEx EPS 15.0042X; EPS 15 ATEX 1 1011 X

证书(ZE)
Liquicap T FMI21
WHG

Allgemeine bauaufsichtliche Zulassung

Z-65.13-393 (DIBt)

证书(ZE)
RFID TAG (无线射频识别标签) 专用文档
RFID TAG (无线射频识别标签)

特殊资料(SD)
Mesure de niveau
Aperçu des produits pour des applications dans des liquides et des
solides en vrac

实际应用(FA)

03/19

fr
Level measurement
Product overview for applications in liquids and bulk solids

实际应用(FA)

03/17

英语
Level measurement
Product overview for applications in liquids and bulk solids

实际应用(FA)

03/17

英语
Catálogo Medición y Detección de nivel
Gama de productos para aplicaciones con líquidos y sólidos

实际应用(FA)

03/17

西班牙语
Füllstandmesstechnik
Produktübersicht für Anwendungen in Flüssigkeiten und Schüttgütern

实际应用(FA)

03/17

德语
Sicher messen mit Fernabfrage
Liquicap T FMI21 zur Füllstandmessung in Kühlanlagen

案例分析(CS)

11/11

德语
E-direct Produktcatalogus 2018-2019
High quality, low price

Endress+Hauser 目录 (EC)

10/18

荷兰语
E-direct Produktkatalog 2019/2020
Hohe Qualität zum kleinen Preis!

Endress+Hauser 目录 (EC)

09/19

德语
Catalogue Produits E-direct 2019/2020 Français
La qualité Endress+Hauser à petit prix !

Endress+Hauser 目录 (EC)

09/19

fr
Liquicap T FMI21
Kontinuierliche Füllstandmessung, ausgeführt als Doppelstabsonde zur
kapazitiven kontinuierlichen Füllstandmessung

简易文本

12/12

德语
Overfill prevention / WHG / Calculation Tool Überfüllsicherung / WHG / Berechnungstool Windows 10 - Update >> Fixed view for prints / Ausdruck
Liquiphant FTL31/33; FTL50/50H/51/51C/51H; FTL70/71; FTL80/81/85
Nivotester FTC325, FTL325N/325P; FTW375W
Minicap FTC260/262
Liquicap FMI21; FMI51/52; FTI51/52
Liquipoint FTE31/33L

设置软件

Language neutral
Liquicap T
产品型号: FMI21-
一致性声明编号: HE_00801_01.17
制造商规格: RoHS

Manufacturer Declaration

中文
Liquicap T
产品型号: FMI21-

EU Declaration

德语 , 英语 , fr
SYSTEM, Pumpenschutz, Nivotester FailSafe, Nivotester, Micropilot S, Micropilot, Liquipoint T, Liquiphant T, Liquiphant S, Liquiphant M, Liquiphant FailSafe, Liquiphant, Liquicap T, Liquicap M, Levelflex, Floating Switch
产品型号: FTL260-, FTL31-, FTL325N-, FTL325P-, FTL33-, FTL375P-, FTL50-, FTL50H-, FTL51-, FTL51C-, FTL51H-, FTL70-, FTL71-, FTL80-, FTL81-, FTL825-, FTL85-, FTS20-, FTW31-, FTW32-, FTW325-, FTW360-, NMR81-, NMR84-, FTI52-, FMI21-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53-, FMP54-, FMP55-, FMR10-, FMR20-, FMR50-, FMR51-, FMR52-, FMR53-, FMR530-, FMR532-, FMR533-, FMR54-, FMR540-, FMR60-, FMR62-, FTC325-, FTI51-
地区/国家: Russia (Declaration of Conformity), Russia (TR CU)
认证机构: EAC
证书号: RU D-DE.MO10.B.05528

Miscellaneous

俄语
Doppelstabsonde, Dreistabsonde, Einstabsonde, Liquicap M, Liquicap T, Liquipoint, Liquipoint T, Pumpenschutz
产品型号: FTW360-, FTW33-, FTW32-, FTW31-, FTW23-, FTI52-, FTI51-, FMI52-, FMI51-, FMI21-, 11961Z-, 11375Z-, 11371-, 11363Z-, 11362Z-
地区/国家: Russia (TR CU)
认证机构: EAC
证书号: TС RU D-DE.MU62.B.02537

Miscellaneous

俄语
SYSTEM, Prosonic S, Prosonic M, Micropilot S, Micropilot, Liquipoint T, Liquipoint, Liquiphant S, Liquiphant M, Liquiphant FailSafe, Liquiphant, Liquicap T, Liquicap M, Levelflex, Einstabsonde, Dreistabsonde, Doppelstabsonde
产品型号: FMR60-, FMR62-, FMU40-, FMU41-, FMU42-, FMU43-, FMU44-, FTI51-, FTI52-, FTL31-, FTL33-, FTL50-, FTL50H-, FTL51-, FTL51C-, FTL51H-, FTL70-, FTL71-, FTL80-, FTL81-, FTL85-, FTW23-, FTW31-, FTW32-, FTW33-, NMR81-, NMR84-, FMR540-, 11362Z-, 11363Z-, 11371-, 11375Z-, 11961Z-, FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FMI21-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53-, FMP54-, FMP55-, FMR10-, FMR20-, FMR50-, FMR51-, FMR52-, FMR53-, FMR532-, FMR54-
地区/国家: Russia (TR CU), Russia (Declaration of Conformity)
认证机构: EAC
证书号: EAEC_N_C-DE.MU62.B.0006019

Miscellaneous

俄语
Liquicap M, Liquicap T
产品型号: FMI21-, FMI51-, FMI52-, FTI51-, FTI52-
地区/国家: China
认证机构: ACMA
证书号: EC12009A

Miscellaneous

英语
SYSTEM, Pumpenschutz, Nivotester FailSafe, Nivotester, Micropilot S, Micropilot, Liquipoint T, Liquipoint, Liquiphant T, Liquiphant S, Liquiphant M, Liquiphant FailSafe, Liquiphant, Liquicap T, Liquicap M, Levelflex, Floating Switch, Einstabsonde, Dreistabsonde, Doppelstabsonde
产品型号: FTL70-, FTL51H-, FTL51C-, FTL51-, FTL50H-, FTL50-, FTL375P-, FTL33-, FTL325P-, FTL325N-, FTL31-, FTL260-, FTI52-, FTI51-, FTL71-, FTL80-, FTL81-, FTL825-, FTL85-, FTS20-, FTW23-, FTW31-, FTW32-, FTW325-, FTW33-, FTW360-, NMR81-, NMR84-, 11362Z-, 11363Z-, 11371-, 11375Z-, 11961Z-, FMI21-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53-, FMP54-, FMP55-, FMR10-, FMR20-, FMR50-, FMR51-, FMR52-, FMR53-, FMR530-, FMR532-, FMR533-, FMR54-, FMR540-, FMR60-, FMR62-, FTC325-
地区/国家: Russia (Declaration of Conformity), Russia (TR CU)
认证机构: EAC
证书号: RU D-DE.MO10.B.05531

Miscellaneous

俄语
Liquicap M, Liquicap T, Solicap M, Solicap S
产品型号: FMI21-, FMI51-, FMI52-, FTI51-, FTI52-, FTI55-, FTI56-, FTI77-
地区/国家: Russia (TR CU)
认证机构: EAC
证书号: TC BY_112 11.01. TP020 003 137

Miscellaneous

俄语
Liquicap M, Liquicap T, Liquipoint T, Pumpenschutz
产品型号: FMI21-, FMI51-, FMI52-, FTI51-, FTI52-, FTW31-, FTW32-, FTW360-
地区/国家: Russia (TR CU)
认证机构: EAC
证书号: TC № RU D-DE.AL32.B.07215

Miscellaneous

俄语
Liquicap T
产品型号: FMI21-
地区/国家: Germany
认证机构: DIBt
证书号: Z-65.13-393

Overfill Prevention

德语
Micropilot S, Liquiphant S, Levelflex, Micropilot, Liquiphant M, Minicap, Nivector, Prosonic M, Prosonic S, Prosonic T, Pumpenschutz, Solicap M, Solicap S, Soliphant M, Soliphant T, SYSTEM, Liquipoint T, Liquipoint, Liquiphant FailSafe, Liquiphant, Liquicap T, Liquicap M, Einstabsonde, Dreistabsonde, Doppelstabsonde
产品型号: FTL51-, FMP54-, FMP52-, FMR52-, FMR54-, FMP57-, FMP55-, FMP51-, FMR51-, FMR57-, FMP53-, FMR56-, FMP56-, FMR53-, FMR50-, FMP50-, FMU41-, FMU42-, FTL51H-, FTL50H-, FMU43-, FMU44-, FTL51C-, FTL70-, FMU40-, FMI52-, FTL50-, FTL71-, FTM51-, FTI52-, FMR532-, FTL81-, FMI51-, FMR533-, FTI51-, FTL85-, FTM52-, FTL33-, FTL31-, FTI77-, FTI56-, FTI55-, FTC968Z-, FTC262-, FTC260-, FTL80-, FTM20-, FTM21-, FTM50-, FTW23-, FTW31-, FTW32-, FTW33-, FTW360-, NMR84-, NMR81-, 11263-, 11362Z-, 11363Z-, 11375Z-, 11961Z-, FDU90-, FDU91-, FDU91F-, FDU92-, FDU95-, FDU96-, FDU93-, FMI21-, FMU30-, FMR540-, FMR530-, FMR10-, FMR20-
认证机构: TÜV

Pressure Equipment

德语 , 英语
Liquicap M, Liquicap T
产品型号: FMI21-, FMI51-, FMI52-
地区/国家: Russia (GOST)
认证机构: Rosstandart
证书号: DE.C.29.004.A № 30245

Metrology

俄语
Liquicap T
产品型号: FMI21-
地区/国家: Canada, USA
认证机构: CSA

Ordinary Location Product Safety

英语

显示更多
显示更少

附件/备件

???显示为PDF???

搜索

过滤

Order code

Specification

20
- Nr 20 Order code 52025605

  透明盖

  Cover for display, polyester housing Gasket EPDM Liquicap T/Liquicap M

  显示详细信息隐藏详细信息
- Nr 20 Order code 52025606

  塑盖

  Gasket EPDM Polyester housing

  显示详细信息隐藏详细信息
21
- Nr 21 Order code 52004137

  O型圈

  Cover seal set Polyester housing F16

  显示详细信息隐藏详细信息
30
- Nr 30 Order code 52025603

  电子插件

  for level probe, capacitance Continuous 2-wire, 4-20mA Liquicap T

  显示详细信息隐藏详细信息
40
- Nr 40 Order code 52025604

  带支架数字显示仪

  4-digit and 0-100% display bargraph with holder Please order high transparent cover separately Liquicap T

  显示详细信息隐藏详细信息
55
- Nr 55 Order code 52025607

  隔离器

  Liquicap T

  显示详细信息隐藏详细信息
- Order code 52024300

  截短工具

  Liquicap T

  显示详细信息隐藏详细信息
- Order code 71127760

  遮阳罩

  Usage: FDR56, FMI21, FMI51/FMI52, FQR56, FTI51/FTI52/FTI55/FTI56, FTI77, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTM20/FTM21, FTM50/FTM51/FTM52, FTR20, FTW31/FTW32/FTW33.

  显示详细信息隐藏详细信息
57
- Nr 57 Order code 52014047

  密封圈

  Process gasket for process connections G1-1/2

  显示详细信息隐藏详细信息
- Order code 52014146

  安装螺母

  六角形，SW60 适合FTW31,FTW32,FMI21

  显示详细信息隐藏详细信息

显示更多
显示更少
