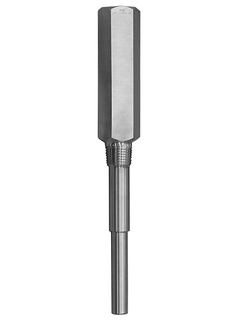

TU53螺纹连接型棒材热保护套管(美标)

TU53螺纹连接型热保护套管(美标) ©Endress+Hauser

热保护套管采用螺纹过程连接和六边形延长段

热保护套管坚固耐用,可以在有严格要求应用和安全相关的应用中使用,例如:在化工、油气和能源行业中。坚固耐用的保护管和特殊材质能够应对恶劣工况环境、腐蚀性介质和最高压力。

  • 简易产品

  • 轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

  • 标准产品

  • 测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

  • 高端产品

  • 功能丰富,适用范围广

仪表技术性能

选型便捷程度

  • 定制产品

  • 专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

FLEX产品选型 仪表技术性能 选型便捷程度
  • F
  • L
  • E
  • X

Fundamental选型

完美胜任基本测量任务

仪表技术性能
选型便捷程度
  • F
  • L
  • E
  • X

Lean选型

轻松应对关键工艺的测量挑战

仪表技术性能
选型便捷程度
  • F
  • L
  • E
  • X

Extended选型

创新技术助力工艺流程优化

仪表技术性能
选型便捷程度
  • F
  • L
  • E
  • X

Xpert选型

满足严苛工况的特殊测量要求

仪表技术性能
选型便捷程度

特殊选型

此产品暂未在中国市场销售

  • 产品规格参数

    • 最大过程压力(静压)

      500 bar (7252 psi)

    • 最大标准插入深度

      24"

    • 所需最大插入深度

      Not defined

快速选择

从我们建议的选项中选择
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

个性化配置

从所有可用选项中继续选择
  • 优势

    • 根据过程要求选择延长段长度、铠装芯子长度和总长度

    • 模块化组态设置,确保能够在存在严重热应力和机械应力的所有工业过程中使用

    • 锥管型或缩径型热保护套管的响应时间短

  • 应用领域

    在工业应用或苛刻工况条件下与热电阻和热电偶温度计配套使用。

    • 满足温度传感器的增强物理和化学效应保护要求

    • 可以安装在管道、容器或罐体中使用

    • 特别适用于密闭过程中更换铠装芯子后要求定期标定的所有测量点

特征和规格

返回

Details

  • 测量原理

    棒状热保护套管

  • 特点/应用

    US-style

    threaded process connections

  • 顶部连接

    internal thread:

    1/2" NPT

  • 最大标准插入深度

    24"

  • 所需最大插入深度

    Not defined

  • 过程连接

    threads:

    1/2" NPT

    3/4" NPT

    1" NPT

  • 热保护套管底部管径

    5/8"

    3/4"

    7/8"

    1 1/16"

  • 接液部件材质

    316/ 316L

    others on request

  • 接液部件表面光洁度(Ra)

    32 µin (0.80 µin)

  • 热保护套管末端类型

    straight

    taperedl

    stepped

  • 温度范围

    -200...700 °C (-328...1.292 °F)

  • 最大过程压力(静压)

    500 bar (7252 psi)

  • 400 °C时最大过程压力

    depends on configuration
