iTHERM ModuLine TT151

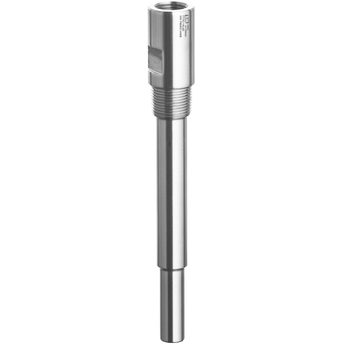

iTHERM TT151棒材保护套管,在苛刻工况中广泛使用 ©Endress+Hauser
iTHERM TT151棒材保护套管,在苛刻工况中广泛使用 ©Endress+Hauser

棒材保护套管,在苛刻工况中广泛使用

保护套管遵循DIN43772或ASME B40.9标准设计,应用广泛,灵活定制。保护套管具有优秀的抗振性,适用各类工业过程。采用整体棒材,管径范围为9...50 mm。提供直管型、锥管型或缩径型保护套管末端。保护套管通过常用法兰过程连接、螺纹连接或直接焊接安装在系统中的管道或罐体上。

此产品暂未在中国市场销售

快速选择

从我们建议的选项中选择
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

个性化配置

从所有可用选项中继续选择
  • 优势

    • TT151标准工业保护套管,采用圆形棒材

    • 模块化结构设计,符合DIN 43772或ASME B40.9标准,应用广泛,灵活定制

    • 根据工业要求选择延长管长度、插入深度和总长度

    • 提供多种尺寸、材质和过程连接,灵活选择

  • 应用领域

    • 保护温度传感器,防止出现物理和化学形变

    • 在严苛工况下可靠工作

    • 最大压力:500 bar (7252 psi)

    • 安装在管道、容器或罐体上使用

    • 测量点维护和重新标定更加便捷(无需中断工艺过程即可更换传感器)

特征和规格

返回

Details

  • 测量原理

    棒状热保护套管

  • 特点/应用

    metric style

    compliant according to ASME or DIN stadard
    universal use

  • 顶部连接

    internal thread:

    M14x1,5

    M18x1,5

    M20x1,5

    M27x1,5
    1/2" NPT
    1/2" NPSM

    1/2"NPSC

    G1/2"

    G2/3"

  • 最大标准插入深度

    1500 mm

  • 过程连接

    To be

    threaded

    weld in

    with flange according to ASME or EN or ISO

  • 热保护套管底部管径

    9…50 mm

  • 接液部件材质

    Wide selection of materials including:

    316

    316L

    316Ti

    347

    310

    Alloy600

    AlloyC276

    10CrMo9-10

    13CrMo4-5

    16Mo3

    A105

    C22.8

    Duplex

    Titan Gr.2

  • 接液部件表面光洁度(Ra)

    < 0.8 μm (31.50 μin)

    < 1.6 μm (63.00 μin)

    DIN Standard

  • 热保护套管末端类型

    Straight

    Tappered

    Stepped

    partly tappered

  • 温度范围

    -200…1100 °C (-328...2.012 °F)

    Depending on Configuration

  • 最大过程压力(静压)

    500 bar (7252 psi)

    Depending on Configuration

  • 400 °C时最大过程压力

    depends on process connection and material
