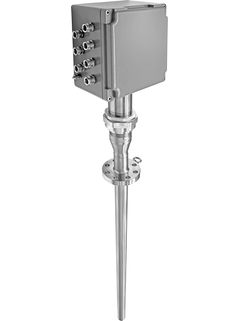

iTHERM TMS11 MultiSens多点刚性温度计

iTHERM TMS11 MultiSens多点刚性温度计 ©Endress+Hauser

模块化直管型热电偶和热电阻多点温度计,带外保护套管

iTHERM TMS11 MultiSens多点刚性温度计适用油气和化工行业的应用场合,它可以针对不同工况定制,满足最高安全标准的要求。 仅需安装一个过程连接即可监测同一直线上多个测量点的温度,提升了过程安全性。系统集成简单,缩短了安装时间,具有最大可用性。

  • 简易产品

  • 轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

  • 标准产品

  • 测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

  • 高端产品

  • 功能丰富,适用范围广

仪表技术性能

选型便捷程度

  • 定制产品

  • 专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

FLEX产品选型 仪表技术性能 选型便捷程度
  • F
  • L
  • E
  • X

Fundamental选型

完美胜任基本测量任务

仪表技术性能
选型便捷程度
  • F
  • L
  • E
  • X

Lean选型

轻松应对关键工艺的测量挑战

仪表技术性能
选型便捷程度
  • F
  • L
  • E
  • X

Extended选型

创新技术助力工艺流程优化

仪表技术性能
选型便捷程度
  • F
  • L
  • E
  • X

Xpert选型

满足严苛工况的特殊测量要求

仪表技术性能
选型便捷程度

特殊选型

  • 产品规格参数

    • 测量精度

      class 1 acc. to IEC 60584
      class Special ASTM E230 and ANSI MC 96.1
      IEC60751 Class A
      IEC60751 Class AA

    • 响应时间

      depending on configuration:

      TC:
      t50 = 21 s
      t90 = 52 s

      RTD:
      t50 = 42 s
      t90 = 108 s

    • 最大过程压力(静压)

      at 20 °C: 240 bar (3481 psi)

    • 工作温度范围

      Type K:
      -270 °C ...1.100 °C
      (-454 °F ...2.012 °F)
      Type J:
      -210 °C ...760 °C
      (-346 °F ...1.382 °F)
      Type N:
      -270 °C …1100 °C
      (-454 °F ...2.012 °F)
      Pt100 WW; 3mm; 316L; -200...600oC
      Pt100 TF; 3mm; 316L; -50…400oC

    • 所需最大插入深度

      up to 15.000,00 mm (590'')

please wait Loading alternative products

快速选择

从我们建议的选项中选择
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

个性化配置

从所有可用选项中继续选择
  • 优势

    • 配备具有超高机械强度的外保护套管和更换便捷的独立铠装芯子,热电阻和热电偶均适用

    • 铠装芯子符合IEC 60584、ASTM E230和IEC 60751标准,集成简单

    • 系统集成简单快速,遵循电气和压力准则

    • 模块化产品结构,提供用户定制产品,使用灵活、安装和维护简单

    • 满足多种防爆型式要求,可以在危险区中使用

    • 即使在操作过程中也可更换铠装芯子

    • 通过压力补偿口不间断监测热保护套管的完整性,具有最高过程安全性

  • 应用领域

    • 油气行业

    • 化工行业

    • 石化行业

特征和规格

返回

Details

  • 测量原理

    热电阻

  • 特点/应用

    metric style

    imperial style

    easy-to-use

    suitable for hazardous areas

    process connection: flanged

    light chemical processes

    linear sensor distribution

    modular design

    replaceable sensors during operation

  • 热保护套管

    with one primary thermowell (for replaceable sensors and increased mechanical protection)

  • 铠装芯子/探头

    mineral insulated (MI) sensors in a primary thermowell

  • 热保护套管外径

    48,3mm (1 1/2")

    60,3mm (2")

    76,1mm (2 1/2")

    88,9mm (3")

  • 所需最大插入深度

    up to 15.000,00 mm (590'')

  • 热保护套管材质

    1.4401 (316)

    1.4435 (316L)

    1.4541 (321)

    1.4845 (310L)

    1.4301 (304)

    1.4307 (304L)

  • 过程连接

    flange:

    1 1/2 " ASME/ANSI B16.5 150
    ...900

    2" ASME/ANSI B16.5 150
    ...900

    3" ASME/ANSI B16.5 150
    ..900

    DN40 EN/DIN 1092.1 PN10
    ...PN150

    DN50 EN/DIN 1092.1 PN10
    ...PN150

    DN80 EN/DIN 1092.1 PN10
    ...PN150

  • 热保护套管末端类型

    straight

  • 工作温度范围

    Type K:

    -270 °C ...1.100 °C

    (-454 °F ...2.012 °F)

    Type J:

    -210 °C ...760 °C

    (-346 °F ...1.382 °F)

    Type N:

    -270 °C …1100 °C

    (-454 °F ...2.012 °F)

    Pt100 WW; 3mm; 316L; -200...600oC

    Pt100 TF; 3mm; 316L; -50…400oC

  • 最大过程压力(静压)

    at 20 °C: 240 bar (3481 psi)

  • 测量精度

    class 1 acc. to IEC 60584

    class Special ASTM E230 and ANSI MC 96.1

    IEC60751 Class A

    IEC60751 Class AA

  • 响应时间

    depending on configuration:


    TC:

    t50 = 21 s

    t90 = 52 s


    RTD:

    t50 = 42 s

    t90 = 108 s

  • 模块化温度变送器

    yes (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

  • 防爆认证

    ATEX

    IECEX

    UL

    FM

    CSA

  • 证书

    SIL (transmitter only)
