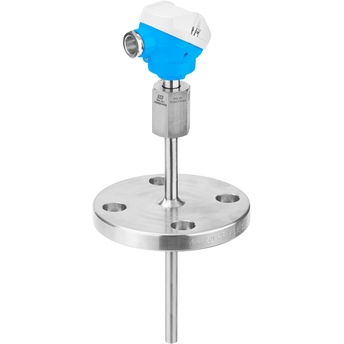

iTHERM ModuLine TM121 工业温度计

温度计带热电阻或热电偶铠装芯子，采用管材保护套管

基本型热电阻或热电偶温度计，在非危险区中使用，带标准延长颈，使用经济。温度计安装在带Bluetooth®的模块化变送器中，带4...20 mA输出，采用HART®通信；同直接线方式相比，测量精度更高。

Fundamental选型

简易产品
轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

什么是FLEX产品选型

标准产品
测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

什么是FLEX产品选型

高端产品
功能丰富，适用范围广

仪表技术性能

选型便捷程度

什么是FLEX产品选型

定制产品
专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

什么是FLEX产品选型

FLEX产品选型	仪表技术性能	选型便捷程度
F L E X Fundamental选型完美胜任基本测量任务	仪表技术性能	选型便捷程度
F L E X Lean选型轻松应对关键工艺的测量挑战	仪表技术性能	选型便捷程度
F L E X Extended选型创新技术助力工艺流程优化	仪表技术性能	选型便捷程度
F L E X Xpert选型满足严苛工况的特殊测量要求	仪表技术性能	选型便捷程度特殊选型

获取FLEX产品选型的详细信息

选型

比较

产品规格参数
测量精度

Class A acc. to IEC 60751
Class B acc. to IEC 60751
Class standard acc. to ASTM E230
Class 2 acc. to IEC 60584-2

响应时间

t90 around 100 s
depending on configuration

最大过程压力（静压）

depending on the configuration

工作温度范围

Basic PT100 TF:
-50 °C …200 °C
(-58 °F …392 °F)
Thermocouple:
Typ K up to 600 °C (1.112 °F)

所需最大插入深度

up to 1.000,0 mm (39'')

Loading alternative products

快速选择

从我们建议的选项中选择

售价

<%label%>
-- selected coding

-- selected label

99.999,00
<%label%>
如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
<%feature%>
-- selected coding

-- selected label

99.999,00
<%feature%>
<%coding%>

<%label%>

99.999,00

如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
Process Connection
<%coding%>

<%label%>

99.999,00

<%coding%>

<%label%>

99.999,00

<%message%>

TM121

显示详细信息隐藏详细信息

显示详细信息

返回进行快速选择

<%feature%>

<%coding%>

<%label%>

添加到购物车

可选附加功能

请使用 Configurator进行完整产品选型

或

个性化配置

从所有可用选项中继续选择

配置

附加组件

RNS221
变送器供电单元，适用于DIN导轨

供电单元，适用于两个两线制传感器或变送器
更多信息
比较
价格核算中…

暂时无价格信息

登录后显示价格

from CHF 803.-
F

L

E

X
RIA15
回路供电的4…20mA或HART®信号指示仪

现场或面板显示4…20mA信号或传感器或执行器的HART®值
更多信息
比较
价格核算中…

暂时无价格信息

登录后显示价格

from CHF 803.-
F

L

E

X
RMA42
过程变送器，带控制单元

通用变送器，回路供电，一台设备内含隔离栅和限位开关！
更多信息
比较
价格核算中…

暂时无价格信息

登录后显示价格

from CHF 803.-

优势
测量可靠，使用经济
从产品选型到维护都十分便捷
配备多种过程连接
通过Bluetooth®通信简单、安全地进行设备设置

应用领域
应用广泛
测量范围：–50...+650 °C (–58...+1202 °F)
最大压力：50 bar (725 psi)
最高防护等级：IP 68

特征和规格

测量原理

热电阻
特点/应用

metric style

modular temperature assembly

universal range of application

with neck

incl. thermowell / protection tube (metal)
热保护套管

welded protection tube or to be used with thermowell
铠装芯子/探头

Basis Sensortechnologie
热保护套管外径

Thermowell:

9x1,25 mm

11x2 mm
所需最大插入深度

up to 1.000,0 mm (39'')
热保护套管材质

316L (1.4404)
过程连接

Thread:

G1/2"

NPT1/2"

M20x1.5, M27x2, M33x2

Compression fitting:

NPT1/2", G1/2", G1"

Flansche:

DN25 DN40 B1

ASME 1" 150 RF

ASME 1" 300 RF

ASME 1 1/2" 150 RF

ASME 2" 150 RF

ASME 2" 300 RF
热保护套管末端类型

straight
工作温度范围

Basic PT100 TF:

-50 °C …200 °C

(-58 °F …392 °F)

Thermocouple:

Typ K up to 600 °C (1.112 °F)
最大过程压力（静压）

depending on the configuration
测量精度

Class A acc. to IEC 60751

Class B acc. to IEC 60751

Class standard acc. to ASTM E230

Class 2 acc. to IEC 60584-2
响应时间

t90 around 100 s

depending on configuration
模块化温度变送器

yes (4 … 20 mA; HART)

显示更多
显示更少

文档/手册/软件

下载类型

过滤

iTHERM ModuLine TM121
Thermometer with RTD or TC insert complete with protection tube
manufactured from pipe or tube material

技术信息(TI)
Modular thermometers Operating Instructions
Universal modular thermometers with RTD or TC insert for industrial
applications

操作手册（BA）
TRxx、TCxx、TS211、iTHERM TS111、TM211、TPx100、TSx310、TM1x1、TM411、TM412
温度计和测温芯子
Ex nA IIC T6-T1 Gc

Ex 防爆说明(XA)
Process RTD General purpose
产品型号: TM121-
一致性声明编号: HE_01246_01.20
制造商规格: RoHS

Manufacturer Declaration

中文
Process TC Heavy duty, Process TC General purpose, Process TC Direct contact, Process RTD Hygienic, Process RTD Heavy duty, Process RTD General purpose, Process RTD Direct contact, Low cost RTD General purpose
产品型号: TM412-, TR10-, TR11-, TR12-, TR13-, TR15-, TR24-, TR25-, TR44-, TR45-, TR46-, TR47-, TR48-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TST40N-, TST41N-, TST434-, TM411-, TAF11-, TAF12D-, TAF12S-, TAF12T-, TAF16-, TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TEC420-, TM101-, TM111-, TM121-, TM131-, TM401-, TM402-
一致性声明编号: EC_00136_02.16

EU Declaration

德语 , 英语

显示更多
显示更少

附件/备件

???显示为PDF???

搜索

过滤

Order code

Specification

- Order code 71367427

  垫片

  Packing unit: 10 pieces

  显示详细信息隐藏详细信息
- Order code 71182602

  密封

  5x O-ring 3.69x1.78 5x 0-ring 74.7x2.75

  显示详细信息隐藏详细信息
- Order code 71369768

  O-Ring 71X3 silicone 70° Shore A

  显示详细信息隐藏详细信息
C
- Nr C Order code 71111510

  陶瓷接线端

  显示详细信息隐藏详细信息
- Order code 71367414

  铜密封圈

  Packing unit: 10 pieces

  显示详细信息隐藏详细信息
- Order code 71367420

  铜密封圈

  Packing unit: 10 pieces

  显示详细信息隐藏详细信息
- Order code 71367424

  铜密封圈

  Packing unit: 10 pieces

  显示详细信息隐藏详细信息
- Order code 71367425

  铜密封圈

  Packing unit: 10 pieces

  显示详细信息隐藏详细信息
- Order code 71111513

  陶瓷接线端

  显示详细信息隐藏详细信息
- Order code 71111514

  陶瓷接线端

  显示详细信息隐藏详细信息
- Order code 71111515

  陶瓷接线端

  显示详细信息隐藏详细信息
- Order code 71249291

  导热油 FDA认证 30g

  显示详细信息隐藏详细信息
- Order code 71312729

  导热油 HSC 340, 100g

  显示详细信息隐藏详细信息
- Order code TK40-

  Compression Fitting TK40

  Weld-in compression fitting with hygienic design. For applications in the food/ beverages and pharmaceutical industries.

  显示详细信息隐藏详细信息
- Order code XPT0001-

  Spare Parts Kit Sealing TK40

  delivery: 5 parts per kit

  显示详细信息隐藏详细信息
- Order code TA30A-

  Terminal Head TA30A

  Retainer for terminal block or head transmitter + optional display. Cover: low, hinged, optional window. Material: aluminium. Coating: polyester powder-coating. Colour: body blue, cover grey. Ambient temp.: -50...150 oC (housing). Protection: IP66/68, NEMA 4X (housing).

  显示详细信息隐藏详细信息
- Order code TA30EB-

  Terminal Head TA30EB

  Retainer for terminal block or head transmitter + optional display. Cover: low, threaded, optional window. Material: Aluminium. Coating: Polyester powder-coating. Colour: body blue, cover grey. Ambient temp.: -50...+150oC (housing). Protection: IP66/68, NEMA 4X (housing).

  显示详细信息隐藏详细信息
- Order code TT131-

  iTHERM ModuLine TT131

  Thermowell for industrial thermometers. Metric version for applications in the chemical, oil&gas as well as the power industry.

  显示详细信息隐藏详细信息
- Order code TS111-

  Insert iTHERM TS111

  Replaceable. Metric version according DIN43735.

  显示详细信息隐藏详细信息
- Order code TMT180-

  iTEMP TMT180, Head Transmitter Pt100

  Temperature transmitter,PC-programable. Application: RTD. 2-wire 4-20mA. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

  显示详细信息隐藏详细信息
- Order code TMT71-

  iTEMP TMT71, Transmitter 4-20mA

  2-wire temperature transmitter. Single universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. Factory setup w/o additional specification:Pt100, 4-wire, 0...+100oC.

  显示详细信息隐藏详细信息
- Order code TMT72-

  iTEMP TMT72, Transmitter HART

  2-wire temperature transmitter. Single universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. Factory setup w/o additional specification:Pt100, 4-wire, 0...+100oC.

  显示详细信息隐藏详细信息
- Order code 3

  显示详细信息隐藏详细信息
- Order code TA20AB-

  Terminal Head TA20AB

  Terminal head for temperature assemblies, simple execution, lid fixed by screws. Inner geometry acc. to DIN EN 50446.

  显示详细信息隐藏详细信息

显示更多
显示更少

老产品

成功案例

优化罐区系统物流理念

我们在巴塞尔化学品分销商Brenntag Schweizerhall公司中成功实施了高效物流理念。
阅读完整案例

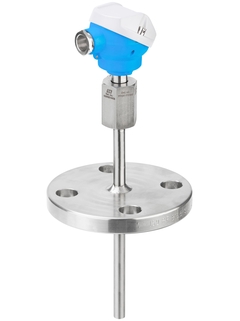

iTHERM ModuLine TM121 工业温度计
