TW12
温度传感器保护套管

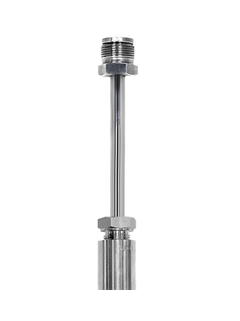

TW12 ©Endress+Hauser

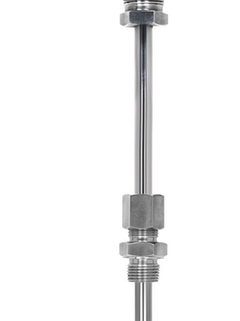

TW12 ©Endress+Hauser

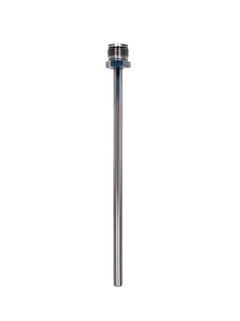

TW12 ©Endress+Hauser

设计特别适合精细化工行业,也适合一般工业过程

该金属保护套管是几乎所有工业过程,特别是精细化工行业温度测量点的重要部件。它保护测量元件或传感器元件不受过程介质腐蚀,防止温度传感器本身受高压和高流速损坏,能在工作中更换温度计。

快速选择

从我们建议的选项中选择
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

个性化配置

从所有可用选项中继续选择
  • 优势

    • 保护套管尖部可选缩小直径或锥型,加快响应时间

    • 客户指定浸入深度

    • 表面处理Ra<0.8μm

    • 浸湿部件材质使用SS 316L/1.4404, SS 316Ti/1.4571

    • 提供的标准过程连接为普通螺纹,可根据要求提供其它连接

    • 材料证书(3.1.B)

    • 液体渗透剂测试焊点

特征和规格

返回

Details

  • 测量原理

    热保护套管

  • 特点/应用

    英标
    DIN 43772 Form 2/3
    卡套过程连接
    带延长颈

  • 顶部连接

    外螺纹:
    M24 x 1.5
    '1/2" NPT

  • 最大标准插入深度

    4.000 mm (157.48")

  • 所需最大插入深度

    10.000 mm (393.7")

  • 过程连接

    卡套:
    G1/2"
    G3/4"
    G1"
    1/2" NPT
    R1/2"
    R3/4"
    R1"
    M20 x 1.5

  • 热保护套管底部管径

    9 mm (0.35")
    11 mm (0.43")
    12 mm (0.47")
    14 mm (0.55")
    15 mm (0.59")

  • 接液部件材质

    1.4404(316L)
    1.4571(316Ti)
    1.4843(310)
    2.4816(Alloy 600合金)
    2.4819(Alloy C276合金)

  • 接液部件表面光洁度(Ra)

    < 0.8 ìm (31.50 ìin)

  • 热保护套管末端类型

    直管型
    缩径型
    锥管型

  • 温度范围

    -200...1.100 °C (-328...2.012 °F)

  • 最大过程压力(静压)

    50 bar (725 psi)

  • 400 °C时最大过程压力

    取决于过程连接
