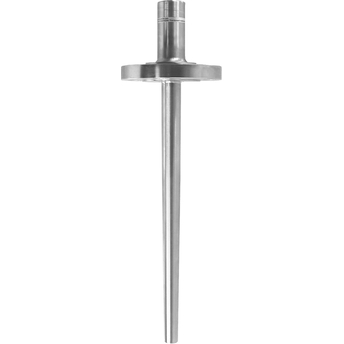

产品图片:TA555 棒材保护套管

TA555
棒材保护套管

采用整体钻孔棒材制造的保护套管,主要用于工况苛刻的应用或一般用途

TA555
Please Wait (spinning wheel)
价格核算中…
暂时无价格信息
Price on request
from CHF ??.-
  • 测量原理

    棒状热保护套管

  • 特点/应用

    英标
    多种过程连接
    圆形延长管

  • 顶部连接

    内螺纹:
    1/2" NPT

  • 最大标准插入深度

    900 mm (35.43")

  • 所需最大插入深度

    5.000 mm (196.85")

  • 过程连接

    螺纹:
    1/2" NPT
    1" NPT
    法兰:
    ASME 1" 150 RF (B16.5)
    ASME 1" 300 RF (B16.5)
    ASME 1" 600 RF (B16.5)
    ASME 1 1/2" 150 RF (B16.5)
    ASME 1 1/2" 300 RF (B16.5)
    ASME 1 1/2" 300 RTJ (B16.5)
    ASME 1 1/2" 600 RF (B16.5)
    ASME 1 1/2" 600 RTJ (B16.5)
    ASME 2" 150 RF (B16.5)
    ASME 2" 300 RF (B16.5)
    ASME 2" 600 RF (B16.5)
    ASME 2" 300 RTJ (B16.5)
    ASME 2" 600 RTJ (B16.5)

  • 热保护套管底部管径

    24 mm (0.94")

  • 接液部件材质

    1.4401(316)
    1.4404(316L)
    1.4571(316Ti)
    2.4819(Alloy C276合金)
    2.4360(Alloy 400合金)

  • 接液部件表面光洁度(Ra)

    < 0.8 μm (31.50 μin)
    < 1.6 μm (63.00 μin)

  • 热保护套管末端类型

    直管型
    锥管型

  • 温度范围

    -200...700 °C (-328...1.292 °F)

  • 最大过程压力(静压)

    500 bar (7252 psi)

  • 400 °C时最大过程压力

    300 bar (4351 psi)

配置产品,下载CAD设计图
