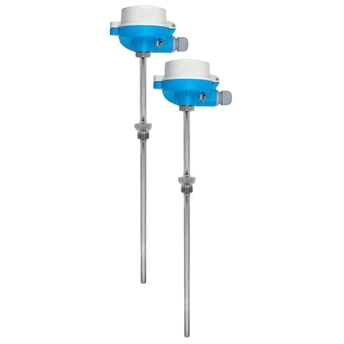

TST90
模块化热电阻（RTD）温度计

适合各行各业的全面、通用的温度测量技术

温度计主要用于化工行业，也适和其它行业应用。设备采用配对传感器，用于高精确度的温差测量。规格多样，应用灵活。

简易产品
轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

什么是FLEX产品选型

标准产品
测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

什么是FLEX产品选型

高端产品
功能丰富，适用范围广

仪表技术性能

选型便捷程度

什么是FLEX产品选型

定制产品
专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

什么是FLEX产品选型

FLEX产品选型	仪表技术性能	选型便捷程度
F L E X Fundamental选型完美胜任基本测量任务	仪表技术性能	选型便捷程度
F L E X Lean选型轻松应对关键工艺的测量挑战	仪表技术性能	选型便捷程度
F L E X Extended选型创新技术助力工艺流程优化	仪表技术性能	选型便捷程度
F L E X Xpert选型满足严苛工况的特殊测量要求	仪表技术性能	选型便捷程度特殊选型

获取FLEX产品选型的详细信息

选型

比较

产品规格参数
测量精度

+/- 0.05 K（针对温度差）

响应时间

取决于设置
t50 = 10 s
t90 = 31 s

最大过程压力（静压）

20 °C时：50 bar (725 psi)

工作温度范围

PT 100：
-50...200 °C
(-58...392 °F)

所需最大插入深度

最大4,000.00 mm (157.48'')

快速选择

从我们建议的选项中选择

售价

<%label%>
-- selected coding

-- selected label

99.999,00
<%label%>
如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
<%feature%>
-- selected coding

-- selected label

99.999,00
<%feature%>
<%coding%>

<%label%>

99.999,00

如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
Process Connection
<%coding%>

<%label%>

99.999,00

<%coding%>

<%label%>

99.999,00

<%message%>

TST90

显示详细信息隐藏详细信息

显示详细信息

返回进行快速选择

<%feature%>

<%coding%>

<%label%>

添加到购物车

可选附加功能

请使用 Configurator进行完整产品选型

或

个性化配置

从所有可用选项中继续选择

配置

优势
测量工作元件可迅速替换
测量工作元件兼容性高，设计符合DIN 43772标准
短锥型端部，加快反应时间

特征和规格

测量原理

热电阻
特点/应用

英标
模块化温度仪表（成对）
螺纹过程连接
带延长颈
带热保护套管（金属）
热保护套管

焊接保护管
铠装芯子/探头

矿物绝缘材料（MI），可弯曲
热保护套管外径

9.0 mm (0.35'')
所需最大插入深度

最大4,000.00 mm (157.48'')
热保护套管材质

1.4571 (316Ti)
可选带涂层

Not defined
过程连接

公螺纹：
G1/2"
热保护套管末端类型

直管型
锥管型
表面光洁度Ra

未设置
工作温度范围

PT 100：
-50...200 °C
(-58...392 °F)
最大过程压力（静压）

20 °C时：50 bar (725 psi)
测量精度

+/- 0.05 K（针对温度差）
响应时间

取决于设置
t50 = 10 s
t90 = 31 s
模块化温度变送器

否

显示更多
显示更少

文档/手册/软件

下载类型

过滤

Omnigrad TST90, TET90 New version
Resistance thermometer and insert

技术信息(TI)
Omnigrad TST90 Old version (04.2001)
RTD Pt100 matched thermometer

技术信息(TI)
Измерение температуры
Ключевые особенности термометров Endress+Hauser для нефтегазовой отрасли

竞争力手册(CP)

08/11

俄语
Инженерные решения по термометрии
Специальные решения по термометрии для химической и
нефтеперерабатывающей промышленности

竞争力手册(CP)

04/10

俄语
Aluminium Laufen AG Intelligent heat recovery
In order to optimise the use of process heat and to increase energy
efficiency, Endress+Hauser developed jointly with Aluminium Laufen
AG a modern control concept.

案例分析(CS)

06/13

英语
Aluminium Laufen AG Intelligente Wärmerückgewinnung
Um Prozesswärme optimal zu nutzen und damit die Energieeffizienz zu
steigern, entwickelte Endress+Hauser gemeinsam mit Aluminium Laufen
AG ein modernes Steuerungskonzept.

案例分析(CS)

06/13

德语
Optimierung der Energieeffizienz
Erfassung und Analyse des Heizwärmebedarfs im Schulhaus Ettingen

案例分析(CS)

02/20

德语
Omnigrad M, TST 90
Komplette, gepaarte Widerstandsthermometer für Wärmemengenmessung

简易文本

12/12

德语
Process RTD General purpose
产品型号: TST90-
一致性声明编号: HE_00534_01.17
制造商规格: RoHS

Manufacturer Declaration

英语
RTD-thermometer, Process TC Heavy duty, Process TC General purpose, Process TC Explosion proof, Process TC direct in contact, Process TC Direct contact, Process RTD Hygienic, Process RTD Heavy duty, Process RTD General purpose, Process RTD Explosion proof, Process RTD direct in contact, Process RTD Direct contact, Plugs RTD direct contact, Magphant, Low cost RTD General purpose, Industrial Modular Thermometer
产品型号: TR15-, TR13-, TR12-, TR11-, TR10-, TMT470L-, TMT162R-, TMT162C-, TMT142R-, TMT142C-, TMR35L-, TMR35-, TMR31L-, TMR31-, TM411-, TM401-, TH56-, TH55-, TH54-, TH53-, TH52-, TH51-, TR24-, TTR35-, TTR31-, TST90-, TST602-, TST487-, TST434-, TST41N-, TST414-, TST410-, TST40N-, TST310-, TST187-, TSM487-, TSM187-, TSC310-, TR88-, TR66-, TR65-, TR63-, TR62-, TR61-, TR25-, TH27-, T55-, T54-, T53-, T15-, T14-, T13-, OTR96-, OTR95-, OTR94-, OTR93-, OTR92-, OTR91-, OTR90-, OTR35-, OTR31-, MLTTS01-, MLTTS00-, GPTL-, DTT35L-, DTT35-, DTT31L-, DTT31-, TAF11-, TH18-, TH17-, TH15-, TH14-, TH13-, TH12-, TH11-, TEC420-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-, TAF16-, TAF12T-, TAF12S-, TAF12D-
一致性声明编号: EC_00568_01.17

EU Declaration

德语 , 英语 , French
Low cost RTD General purpose, Process RTD Direct contact, Process RTD Explosion proof, Process RTD General purpose, Process RTD Heavy duty, RTD thermometer Zone "0"
产品型号: TST410-, TST310-, TST264-, TST262-, TST221-, TST220-, TST90-, TST80-, TST72-, TST420-, TST42-, TST414-, TST120-, TST12-, TST111-, TST110-, TST11-, TST10-, TST210-, TST141-, TST140-, TST121-, TST130-, TST131-
地区/国家: Romania
认证机构: BRML
证书号: RO_BRML_200_97

Metrology

显示更多
显示更少

附件/备件

???显示为PDF???

搜索

过滤

Order code

Specification

- Order code 71249291

  Thermo-conductive paste FDA-conform 30g

  显示详细信息隐藏详细信息
- Order code 71312729

  Thermoconductive Paste HSC 340, 100g

  显示详细信息隐藏详细信息
- Order code 71367427

  Spare parts kit ring D21/di 10xgreen,10p

  Packing unit: 10 pieces

  显示详细信息隐藏详细信息
- Order code 71142762

  O-Ring 44,17x1,78 EPDM labs free black

  显示详细信息隐藏详细信息
- Order code TW10-

  护套管 TW10

  screw in, Protection tube acc. DIN 43772 /2G+3G, welded version.

  显示详细信息隐藏详细信息
- Order code TET90-

  热阻芯 TET90

  Mineral insulated cable (MgO). For differential temperature measurement. max. measuring range: -50...200 oC DELIVERED IN MATCHED PAIRS ONLY.

  显示详细信息隐藏详细信息
- Order code TA20A-

  接线盒 TA20A

  Product being phased out, limited availability. Connection head to mount a measuring insert with head transmitter or a connection socket. To be mounted on an armature or protective sleeve. Material: Aluminium epoxy resin coating Area temperature : max. +100 oC; ATEX: +95 oC.

  显示详细信息隐藏详细信息
- Order code TA20B-

  接线盒 TA20B

  Connecting head to mount a measuring insert with head transmitter or a connection socket. To be mounted on an armature or protective sleeve. Material:Polyamid black Ambient temperature: max. +80 oC Protection: IP65

  显示详细信息隐藏详细信息
- Order code TA20D-

  接线盒 TA20D

  Product being phased out, limited availability. Connection head to mount a measuring insert with up to two head transmitters or a connection socket and one head transmitter. For mounting on armature or protection sleeve. Material: Aluminium, varnished Ambient temperature: max. +100 oC; ATEX: +95 oC. Protection: IP66

  显示详细信息隐藏详细信息
- Order code TA20R-

  接线盒 TA20R

  Stainless steel AISI 316L W 1.4404. Max temperature 100 oC, ATEX: +95 oC. Protection class IP66/IP67

  显示详细信息隐藏详细信息
- Order code TA30A-

  接线头 TA30A

  Retainer for terminal block or head transmitter + optional display. Cover: low, hinged, optional window. Material: aluminium. Coating: polyester powder-coating. Colour: body blue, cover grey. Ambient temp.: -50...150 oC (housing). Protection: IP66/68, NEMA 4X (housing).

  显示详细信息隐藏详细信息
- Order code TA30D-

  接线头 TA30D

  Retainer for 2 head transmitters or terminal blocks. Cover: high, hinged. Material: aluminium. Coating: polyester powder-coating. Colour: body blue, cover grey. Ambient temp.: -50...150 oC (housing). Protection: IP66/68, NEMA 4X (housing).

  显示详细信息隐藏详细信息

显示更多
显示更少
