此产品暂未在中国市场销售
产品规格参数
-
测量精度
Cl. 1,遵循IEC 60584标准
Cl. 2,遵循IEC 60584标准 -
响应时间
63% rt = 0.3 s
-
最大过程压力(静压)
20 °C时:40 bar (580 psi)
-
工作温度范围
T型:
-270...370 °C
(-454 ...698 °F)
J型:
-210...720 °C
(-346...1.328 °F) E型:
-270...820 °C
(-454...1.508 °F)
K型:
-270...1.150 °C
(-454...2.102 °F)
N型:
-270...1.150 °C
(-454...2.102 °F) -
所需最大插入深度
最大4.877 mm (192.00'')
应用领域

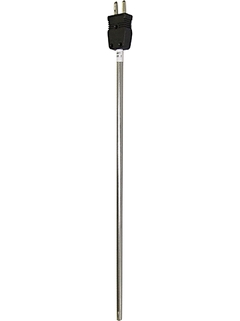

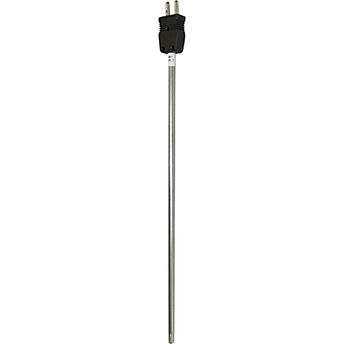

热电偶带连接插头,安装简便,具有高操作安全性,在通用过程中进行可靠精确测量。探头可用于许多过程和实验室应用,例如:热交换器、熔炉或烘干机。无需使用附加热保护套管,探头的铠装芯子直接接触过程介质。确保电缆探头能够快速准确地检测温度变化
氧化镁绝缘热电偶(通常被称之为MgO热电偶)适用于许多过程和实验室应用。热电偶具有许多理想特性,是常规和特殊应用中的好选择。
传感器可用于:
热交换器
动力回收区
熔炉
烘干机
烟气
压缩机站
过程反应器
优势
简单的模块化结构:性价比高。 订购和重新订购简单。含传感器和变送器的整体单元提供完整测量点解决方案
安装在大多数设备上均能提升电气隔离性能(2 kV)
一站式温度测量解决方案。拆箱后直接安装使用
所有iTEMP®变送器的长期稳定性均≤ 0.05 % /年
