此产品暂未在中国市场销售
产品规格参数
-
测量精度
Cl. 1，遵循IEC 60584标准
Cl. 2，遵循IEC 60584标准 -
响应时间
63% rt = 1.3 s
-
最大过程压力（静压）
20 °C时：100 bar (1.450 psi)
-
工作温度范围
T型：
-270...370 °C
(-454 ...698 °F)
J型：
-210...720 °C
(-346...1.328 °F) E型：
-270...820 °C
(-454...1.508 °F)
K型：
-270...1.150 °C
(-454...2.102 °F)
N型：
-270...1.150 °C
(-454...2.102 °F) -
所需最大插入深度
最大4.877 mm (192.00'')
应用领域
高度模块化温度计，适用于恶劣工况中的许多应用，例如：电厂、炼油厂、化工或石化行业。坚固耐用，仪表设计在现有热保护套管中使用。与各种型号的模块化变送器配套组成完整的测量系统，具有更高的测量精度和可靠性。

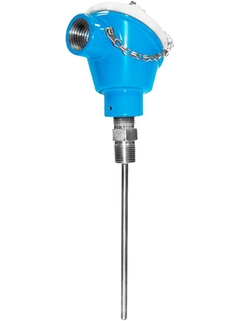

TH55是热电偶(TC)温度计，安装在热保护套管中，结构坚固，适用于各种工业过程，包括恶劣工况。由氧化镁绝缘热电偶测量探头和棒材热保护套管组成。
传感器适用于下列过程行业：
化工行业
石化行业
电厂
炼油厂
海上平台
优势
一站式温度测量解决方案。内置传感器的一流变送器，适用于苛刻工业过程应用。
拆箱后直接安装使用
安装在大多数设备上均能提升电气隔离性能(2 kV)
简单的模块化结构：性价比高。 订购和重新订购简单。包含传感器、热保护套管和变送器的整体单元提供完整测量点解决方案
所有iTEMP®变送器的长期稳定性均≤ 0.05 % /年
成功案例
| FLEX产品选型 | 仪表技术性能 | 选型便捷程度 |
|---|---|---|
Fundamental选型 完美胜任基本测量任务 |
仪表技术性能
|
选型便捷程度
|
Lean选型 轻松应对关键工艺的测量挑战 |
仪表技术性能
|
选型便捷程度
|
Extended选型 创新技术助力工艺流程优化 |
仪表技术性能
|
选型便捷程度
|
Xpert选型 满足严苛工况的特殊测量要求 |
仪表技术性能
|
选型便捷程度
特殊选型 |
11文档
-
-
简明操作指南（KA）
TH55 Compact Instructions
Thermocouple assembly
EN ZH 04/02/201305/07/200708/07/200501/07/2005语言:
英语
版本:
04/02/2013
文件大小:
522.1 KB
文件名:
KA00198ren_1312.pdf
-
-
-
控制图示（ZD）
Control Drawing CSA Intrinsically Safety, Nonincendive THxx, Txx Series, TU111, TU121, TU211, TU221
Installation Notes for Hazardous Locations
语言:
英语
版本:
02/11/2006
文件大小:
72.5 KB
文件名:
160100112.pdf
-
-
-
特殊文档（SD）
Device viewer
Technical documentation in other languages
语言:
英语
版本:
14/07/2021
文件大小:
478.5 KB
文件名:
SD02429R09EN_0121.pdf
-
-
-
产品综合应用手册（FA）
Temperaturmesstechnik
Thermometer und Transmitter für die Prozessindustrie
语言:
德语
版本:
17/02/2020
文件大小:
5.8 MB
文件名:
FA00006Tde_2020.pdf
-
-
-
产品综合应用手册（FA）
Temperature measurement
Thermometers and transmitters for the process industry
EN ZH 03/05/2022语言:
英语
版本:
03/05/2022
文件大小:
47.5 MB
文件名:
FA00006Ten_2122.pdf
-
-
-
产品综合应用手册（FA）
Mesure de température
Capteurs et transmetteurs pour les industries de process
语言:
French
版本:
20/12/2019
文件大小:
11.3 MB
文件名:
FA00006TFR-1919-PVTEMP-BD.pdf
-
-
-
产品综合应用手册（FA）
温度計
プロセス産業向けの温度計 および伝送器
语言:
日语
版本:
17/02/2020
文件大小:
38.9 MB
文件名:
FA00006TJA_2020.pdf
-
-
-
产品综合应用手册（FA）
Catálogo medición temperatura
Termómetros y transmisores para la industria de proceso
语言:
西班牙语
版本:
20/04/2018
文件大小:
5.5 MB
文件名:
FA00006Tes_Catalogo Temperatura_1818.pdf
-
-
-
EU一致性声明
Product family: Industrial modular thermometer, LOW COST RTD GENERAL PURPOSE, MAGPHANT, Plugs RTD direct contact, PROCESS RTD DIR ECT CONTACT, PROCESS RTD DIRECT IN CONTACT, Process RTD explosion proof, PROCESS RTD GENERAL PURPOSE, PROCESS RTDHEAVY DUTY, PROCESS RTD HYGIENIC, PROCESS TC DIRECT CONTACT, Process TC direct in contact, PROCESS TC EXPLOSION PROOF, PROCESS TCGENERA L PURPOSE, PROCESS TC HEAVY DUTY, RTD-THERMOMETER
Product root: DTT31-, DTT31L-, DTT35-, DTT35L-, GPTL-, MLTTS00-, MLTTS01-, OTR31-, OTR35-, OTR90-, OTR91-, OTR92-, OTR93-, OTR94-, OTR95-, OTR96-, T13-, T14-, T15-, T53-, T54-, T55-, TAF11-, TAF12D-, TAF12S-, TAF12T-, TAF16-, TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TEC420-, TH11-, TH12-, TH13-, TH14-, TH15-, TH17-, TH18-, TH27-, TH51-, TH 52-, TH53-, TH54-, TH55-, TH56-, TM401-, TM411-, TMR31-, TMR31L-, TMR35-, TMR35L-, TMT142C-, TMT142R-, TMT162C-, TMT162R-, T MT470L-, TR10-, TR11-, TR12-, TR13-, TR15-, TR24-, TR25-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TSC310-, TSM187-, TSM487-,<b r/>TST187-, TST310-, TST40N-, TST410-, TST414-, TST41N-, TST434-, TST487-, TST602-, TST90-, TTR31-, TTR35- {ZMMM_
EN ZH 20/12/2021语言:
英语
版本:
20/12/2021
文件大小:
156 KB
文件名:
EC_00568_02.21.pdf
-
输入图号，查询备件
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
垫圈
-
没有被分类的
订货号52028179 -
-
显示屏
-
没有被分类的
订货号60017971 -
-
大气补偿过滤口
-
没有被分类的
订货号71043745 -
-
备件 TMT142X
-
外壳/外壳附件
部件编号订货号FTMT142X-HI -
-
备件 TMT142X
-
外壳/外壳附件
部件编号订货号FTMT142X-HL -
-
备件 TMT162X
-
外壳/外壳附件
部件编号订货号FTMT162X-HE -
-
备件 TMT162X
-
外壳/外壳附件
部件编号订货号FTMT162X-HF -
-
备件 TMT162X
-
外壳/外壳附件
部件编号订货号FTMT162X-HI -
-
备件 TMT162X
-
外壳/外壳附件
部件编号订货号FTMT162X-HL -
-
显示表壳固定组件(3个)
-
没有被分类的
订货号71310423 -
-
备件 TMT142X
-
没有被分类的
订货号TMT142X-DA -
-
备件 TMT142X
-
没有被分类的
订货号TMT142X-DB -
-
备件 TMT142X
-
没有被分类的
订货号TMT142X-DC -
-
备件 TMT162X
-
没有被分类的
订货号TMT162X-DA -
-
备件 TMT162X
-
没有被分类的
订货号TMT162X-DB -
-
备件 TMT162X
-
没有被分类的
订货号TMT162X-DC -
-
-
没有被分类的
订货号71386275 -
-
-
没有被分类的
订货号TMT162- -
-
设备包
-
没有被分类的
订货号71044062 -
-
TC Insert TU121, General Purp, US Style
-
传感器
部件编号订货号ATU121- -
-
Enclosure TU401, US Style
-
外壳/外壳附件
部件编号订货号FTU401- -
-
Terminal Head TA30H
-
外壳/外壳附件
部件编号订货号FTA30H- -
-
Terminal Head TA30R
-
传感器
部件编号订货号ATA30R- -
-
Electronic TMT142E
-
没有被分类的
订货号TMT142E- -
-
Housing TMT142G
-
外壳/外壳附件
部件编号订货号FTMT142G- -
-
Electronic TMT162
-
没有被分类的
订货号TMT162E- -
-
Housing TMT162
-
外壳/外壳附件
部件编号订货号FTMT162G- -
-
Readwin 2000 Operation + Read. software
-
没有被分类的
订货号READWIN- -
-
iTEMP TMT181, Head Transmitter PCP
-
没有被分类的
订货号TMT181- -
-
iTEMP TMT182, Head Transmitter HART
-
没有被分类的
订货号TMT182- -
-
iTEMP TMT71, Transmitter 4-20mA
-
没有被分类的
订货号TMT71- -
-
iTEMP TMT72, Transmitter HART
-
没有被分类的
订货号TMT72- -
-
iTEMP TMT82, Transmitter HART
-
没有被分类的
订货号TMT82- -
-
iTEMP TMT84, Transmitter PA
-
没有被分类的
订货号TMT84- -
-
iTEMP TMT85, Transmitter FF
-
没有被分类的
订货号TMT85- -
-
Display Unit Head Transmitter
-
没有被分类的
订货号TID10- -
-
Commubox FXA195
-
没有被分类的
订货号FXA195- -
-
缆塞
订货号51006845 -
安装支架
订货号51007995 -
TMT162A附件
订货号TMT162A-MA -
TMT162A附件
订货号TMT162A-MB -
TMT162A附件
订货号TMT162A-MD -
Spare Parts Kit Cover TA30R
订货号XPT0004- -
Configuration Kit TXU10
订货号TXU10-
