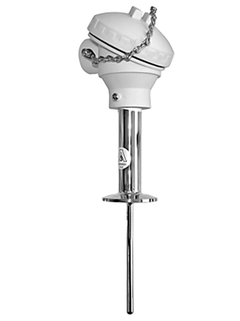

U.S. Style RTD-Assembly TH17

此产品现已不再销售。

想要查看新产品，请关注上一代/下一代产品章节或联系您当地的 Endress+Hauser 实体。

特征和规格

测量原理

热电阻
特点/应用

美标
模块化温度计
卫生型设计
卫生型过程连接
带延长管
热保护套管

无（不能与热保护套管配套使用）
铠装芯子/探头

矿物绝缘（MI），柔性
PTFE绝缘，刚性带或不带显示单元
热保护套管外径

1/4'' (6.35 mm)
3/8'' (9.53 mm)
所需最大插入深度

最大4.877 mm (192.00'')
热保护套管材质

1.4404 (316L)
过程连接

卫生型：
TRI-Clamp卡箍/ Micro-Clamp卡箍连接
热保护套管末端类型

直管型
缩径型
表面光洁度Ra

0.8 μm (32 μin.)
工作温度范围

PT 100：
-200...200 °C
(-328...392 °F)
最大过程压力（静压）

20 °C时：100 bar (1.450 psi)
测量精度

Cl. A，符合IEC 60751标准
Cl. 1/5 DIN
响应时间

63% rt = 4 s
模块化温度变送器

是（4…20 mA；HART；PROFIBUS PA；FOUNDATION FIELDBUS）
防爆认证

FM IS
CSA IS
FM/CSA IS
CSA
证书

FDA
3A
SIL（针对变送器）

显示更多
显示更少

文档/手册/软件

下载类型

Technical Information RTD TH17 and TH18
Sanitary RTD temperature assembly with enclosure

技术信息(TI)
TH17 Compact instructions
Sanitary RTD Temperature sensor

Short Instruction (KA)

02/13

英语
Mesure de température
Capteurs et transmetteurs pour les industries de process

实际应用(FA)

12/19

French
温度测量
过程工业用温度传感器和温度变送器

实际应用(FA)

12/14

中文
Pomiar temperatury
Czujniki i przetworniki pomiarowe
do kontroli przemysłowych procesów technologicznych

实际应用(FA)

10/14

波兰语
Измерение температуры
Датчики температуры и преобразователи для любых
отраслей промышленности.

实际应用(FA)

06/13

俄语
Catálogo medición temperatura
Termómetros y transmisores para la industria de proceso

实际应用(FA)

04/18

西班牙语
Sıcaklık Ölçümü
Proses endüstrisi için termometreler ve transmiterler

实际应用(FA)

03/13

土耳其语
Field of activities FA Temperature measurement
Thermometers and transmitters for the process industry

实际应用(FA)

03/13

英语
Misura della temperatura
Termometri e trasmettitori per l'industria di processo

实际应用(FA)

02/20

意大利语
Temperature measurement
Thermometers and transmitters for the process industry

实际应用(FA)

02/20

英语
Temperaturmesstechnik
Thermometer und Transmitter für die Prozessindustrie

实际应用(FA)

02/20

德语
Измерение температуры
Ключевые особенности термометров Endress+Hauser для нефтегазовой отрасли

竞争力手册(CP)

08/11

俄语
Инженерные решения по термометрии
Специальные решения по термометрии для химической и
нефтеперерабатывающей промышленности

竞争力手册(CP)

04/10

俄语
RTD-thermometer, Process TC Heavy duty, Process TC General purpose, Process TC Explosion proof, Process TC direct in contact, Process TC Direct contact, Process RTD Hygienic, Process RTD Heavy duty, Process RTD General purpose, Process RTD Explosion proof, Process RTD direct in contact, Process RTD Direct contact, Plugs RTD direct contact, Magphant, Low cost RTD General purpose, Industrial Modular Thermometer
产品型号: TR15-, TR13-, TR12-, TR11-, TR10-, TMT470L-, TMT162R-, TMT162C-, TMT142R-, TMT142C-, TMR35L-, TMR35-, TMR31L-, TMR31-, TM411-, TM401-, TH56-, TH55-, TH54-, TH53-, TH52-, TH51-, TR24-, TTR35-, TTR31-, TST90-, TST602-, TST487-, TST434-, TST41N-, TST414-, TST410-, TST40N-, TST310-, TST187-, TSM487-, TSM187-, TSC310-, TR88-, TR66-, TR65-, TR63-, TR62-, TR61-, TR25-, TH27-, T55-, T54-, T53-, T15-, T14-, T13-, OTR96-, OTR95-, OTR94-, OTR93-, OTR92-, OTR91-, OTR90-, OTR35-, OTR31-, MLTTS01-, MLTTS00-, GPTL-, DTT35L-, DTT35-, DTT31L-, DTT31-, TAF11-, TH18-, TH17-, TH15-, TH14-, TH13-, TH12-, TH11-, TEC420-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-, TAF16-, TAF12T-, TAF12S-, TAF12D-
一致性声明编号: EC_00568_01.17

EU Declaration

德语 , 英语 , French

显示更多
显示更少

附件/备件

???显示为PDF???

搜索

过滤

Order code

Specification

- Order code 52028179

  垫圈

  Profile gasket for cover Stainless steel housing F15

  显示详细信息隐藏详细信息
- Order code 60017971

  显示屏

  Display LC for TA20J

  显示详细信息隐藏详细信息
- Order code 71043745

  外壳

  Consists of: filter plug plastic, Pressure compensation filter, O-ring. Usage: housing F15. Non Ex.

  显示详细信息隐藏详细信息
- Order code 71044062

  设备包

  2x screws, 1x sealing CDI-connector

  显示详细信息隐藏详细信息
- Order code TMT162X-DA

  备件 TMT162

  显示详细信息隐藏详细信息
- Order code TMT162X-DB

  备件 TMT162

  显示详细信息隐藏详细信息
- Order code TMT162X-DC

  备件 TMT162

  显示详细信息隐藏详细信息
A
- Nr A Order code TMT162X-HE

  备件 TMT162

  显示详细信息隐藏详细信息
- Nr A Order code TMT162X-HF

  备件 TMT162

  显示详细信息隐藏详细信息
- Order code TMT162A-MB

  TMT162A附件

  显示详细信息隐藏详细信息
A
- Nr A Order code TU401-

  Enclosure TU401, U.S.Style

  显示详细信息隐藏详细信息
- Nr A Order code TA30H-

  接线盒 TA30H

  Retainer for terminal block or head transmitter + optional display. Design: explosion proof Cover: screwed, optional window. Material: aluminium. Coating: polyester powder-coating. Colour: body blue, cover grey. Ambient temp.: -50 150 oC (housing). Protection: IP66/68, NEMA 4X (housing). Protection Ex d/XP: IP66/67 (housing).

  显示详细信息隐藏详细信息
- Order code READWIN-

  Readwin 2000调试包 READWIN

  Readwin 2000 Operation + Read. software

  显示详细信息隐藏详细信息
- Order code TXU10-

  仪表调试包 TXU10

  用于可以PC编程调试的设备程序设置+用于带USB接口的PC的连接线

  显示详细信息隐藏详细信息
- Order code TMT162E-

  电子模块 TMT162E

  显示详细信息隐藏详细信息
- Order code TMT180-

  模块温度变送器 TMT180

  Temperature transmitter,PC-programable. Application: RTD. 2-wire 4-20mA. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

  显示详细信息隐藏详细信息
- Order code TMT181-

  模块温度变送器 TMT181

  Temperature transmitter,PC-programmable. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, galvanic isolation. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

  显示详细信息隐藏详细信息
- Order code TMT182-

  模块温度变送器 TMT182

  Temperature transmitter, Protocol HART. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, SIL2, galvanic isolation Fault reaction: NAMUR NE 43. Mounting: head form B, DIN43729. UL listed. GL (German Llyod) Marine.

  显示详细信息隐藏详细信息
- Order code TMT82-

  模块温度变送器 TMT82

  2-wire temperature transmitter. Dual universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. ::Highly reliable due to drift detection and sensor back up. ::Optional also for safety critical applications by means of SIL 2/3 acc. to IEC61508.

  显示详细信息隐藏详细信息
- Order code TMT84-

  模块温度变送器 TMT84

  Dual sensor input. Advanced diagnostics: sensor monitoring. Galvanic isolation 2kV. Application: RTC, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN43729. Factory setup: CH1: Pt100, 3-wire, oC CH2: inactive Differing configuration optional selectable.

  显示详细信息隐藏详细信息
- Order code TMT85-

  模块温度变送器 TMT85

  Temperature transmitter with dual sensor input and advanced diagnostics for sensor monitoring. FOUNDATION Fieldbus protocol (ITK 5.0). Galvanic isolation 2 kV (sensor input to the output). Application: RTC, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN43729. UL listed, CSA General Purpose.

  显示详细信息隐藏详细信息
A
- Nr A Order code TMT162G-

  外壳 TMT162G

  显示详细信息隐藏详细信息
- Order code TID10-

  温度变送器显示器TID10

  to plug on. Dot-Matrix measured value display. 12 DIP-switches buttom side. Settings: FF: Simulation, Write Lock. PA: Bus address, Write Lock. Compatible: TMT85, TMT84.

  显示详细信息隐藏详细信息
- Order code FXA195-

  通讯接口 FXA195

  Modem to connect HART field devices to a computer via USB. Commissioning of field devices with software tool. :: To connect to a intrinsically safe signal circuit. :: SIL2, IEC61508.

  显示详细信息隐藏详细信息

显示更多
显示更少

替代产品

F

L

E

X
iTHERM TM402

在卫生和无菌应用场合中使用的热电阻温度计。英制型仪表，使用不可更换的固定铠装芯子，适用于所有标准应用场合的基本型温度计。
更多信息

价格核算中…

暂时无价格信息

登录后显示价格

from CHF 803.-
F

L

E

X
iTHERM TM412

创新的模块化热电阻温度计，适用于卫生和无菌应用场合：采用高级传感器技术的英制型仪表，操作十分简单
更多信息

价格核算中…

暂时无价格信息

登录后显示价格

from CHF 803.-
