此产品暂未在中国市场销售
产品规格参数
-
测量精度
Cl. A ，遵循IEC 60751标准
Cl. B，遵循IEC 60751标准 -
最大过程压力（静压）
20 °C时：100 bar (1.450 psi)
-
工作温度范围
PT 100：
-200...600 °C
(-328...1.112 °F) -
所需最大插入深度
最大4.877 mm (192.00'')
应用领域
坚固耐用的温度计由保护套管和可装配不同型号变送器的表头组成，以满足不同的应用环境和空间需求。该温度计具有较高的测量精度和可靠性，且提供各种过程连接、尺寸和材料（如316L SS和Hastelloy C276），可灵活适用于各类应用。

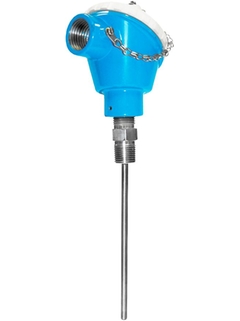

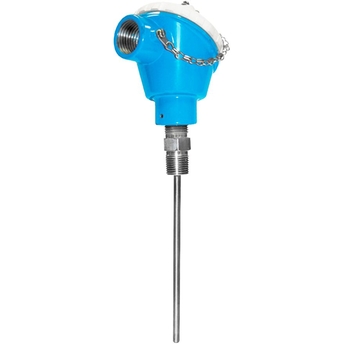

TH15是热电阻(RTD)温度计，安装在热保护套管中，结构坚固，适用于各种工业过程，包括恶劣工况。由绝缘热电阻(RTD)测量探头和铠装芯子组成。
传感器可用于：
化工行业
石化行业
电厂
炼油厂
海上平台
优势
带标准表头的模块化温度计和用户自定义插入深度，使用灵活
一站式温度测量解决方案。内置传感器的一流变送器，适用于苛刻工业过程应用。拆箱后直接安装使用
安装在大多数设备上均能提升电气隔离性能(2 kV)
简单的模块化结构：性价比高。 订购和重新订购简单。含传感器和变送器的整体单元提供完整测量点解决方案
所有iTEMP®变送器的长期稳定性均≤ 0.05 % /年
缩径型/锥管型末端，响应时间短
模块化变送器选型简单：4...20 mA模拟量输出、HART®、PROFIBUS® PA或基金会现场总线(FF™)
成功案例
| FLEX产品选型 | 仪表技术性能 | 选型便捷程度 |
|---|---|---|
Fundamental选型 完美胜任基本测量任务 |
仪表技术性能
|
选型便捷程度
|
Lean选型 轻松应对关键工艺的测量挑战 |
仪表技术性能
|
选型便捷程度
|
Extended选型 创新技术助力工艺流程优化 |
仪表技术性能
|
选型便捷程度
|
Xpert选型 满足严苛工况的特殊测量要求 |
仪表技术性能
|
选型便捷程度
特殊选型 |
11文档
-
-
技术资料（TI）
RTD TH13, TH14 and TH15
RTD assemblies in thermowells with spring loaded insert and enclosure for process industry
EN ZH 11/01/202131/05/201807/12/201528/03/2012语言:
英语
版本:
11/01/2021
文件大小:
1.6 MB
文件名:
TI00110REN_1621-00.pdf
-
-
-
简明操作指南（KA）
TH15 Compact instructions
RTD Assembly
EN ZH 04/02/201305/07/200702/07/2007语言:
英语
版本:
04/02/2013
文件大小:
694.7 KB
文件名:
Ka00195ren_1312.pdf
-
-
-
控制图示（ZD）
Control Drawing CSA Intrinsically Safety, Nonincendive THxx, Txx Series, TU111, TU121, TU211, TU221
Installation Notes for Hazardous Locations
语言:
英语
版本:
02/11/2006
文件大小:
72.5 KB
文件名:
160100112.pdf
-
-
-
特殊文档（SD）
Device viewer
Technical documentation in other languages
语言:
英语
版本:
14/07/2021
文件大小:
478.5 KB
文件名:
SD02429R09EN_0121.pdf
-
-
-
产品综合应用手册（FA）
Temperaturmesstechnik
Thermometer und Transmitter für die Prozessindustrie
语言:
德语
版本:
17/02/2020
文件大小:
5.8 MB
文件名:
FA00006Tde_2020.pdf
-
-
-
产品综合应用手册（FA）
Temperature measurement
Thermometers and transmitters for the process industry
EN ZH 03/05/2022语言:
英语
版本:
03/05/2022
文件大小:
47.5 MB
文件名:
FA00006Ten_2122.pdf
-
-
-
产品综合应用手册（FA）
Catálogo medición temperatura
Termómetros y transmisores para la industria de proceso
语言:
西班牙语
版本:
20/04/2018
文件大小:
5.5 MB
文件名:
FA00006Tes_Catalogo Temperatura_1818.pdf
-
-
-
产品综合应用手册（FA）
Mesure de température
Capteurs et transmetteurs pour les industries de process
语言:
French
版本:
20/12/2019
文件大小:
11.3 MB
文件名:
FA00006TFR-1919-PVTEMP-BD.pdf
-
-
-
产品综合应用手册（FA）
温度計
プロセス産業向けの温度計 および伝送器
语言:
日语
版本:
17/02/2020
文件大小:
38.9 MB
文件名:
FA00006TJA_2020.pdf
-
-
-
EU一致性声明
Product family: Industrial modular thermometer, LOW COST RTD GENERAL PURPOSE, MAGPHANT, Plugs RTD direct contact, PROCESS RTD DIR ECT CONTACT, PROCESS RTD DIRECT IN CONTACT, Process RTD explosion proof, PROCESS RTD GENERAL PURPOSE, PROCESS RTDHEAVY DUTY, PROCESS RTD HYGIENIC, PROCESS TC DIRECT CONTACT, Process TC direct in contact, PROCESS TC EXPLOSION PROOF, PROCESS TCGENERA L PURPOSE, PROCESS TC HEAVY DUTY, RTD-THERMOMETER
Product root: DTT31-, DTT31L-, DTT35-, DTT35L-, GPTL-, MLTTS00-, MLTTS01-, OTR31-, OTR35-, OTR90-, OTR91-, OTR92-, OTR93-, OTR94-, OTR95-, OTR96-, T13-, T14-, T15-, T53-, T54-, T55-, TAF11-, TAF12D-, TAF12S-, TAF12T-, TAF16-, TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TEC420-, TH11-, TH12-, TH13-, TH14-, TH15-, TH17-, TH18-, TH27-, TH51-, TH 52-, TH53-, TH54-, TH55-, TH56-, TM401-, TM411-, TMR31-, TMR31L-, TMR35-, TMR35L-, TMT142C-, TMT142R-, TMT162C-, TMT162R-, T MT470L-, TR10-, TR11-, TR12-, TR13-, TR15-, TR24-, TR25-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TSC310-, TSM187-, TSM487-,<b r/>TST187-, TST310-, TST40N-, TST410-, TST414-, TST41N-, TST434-, TST487-, TST602-, TST90-, TTR31-, TTR35- {ZMMM_
EN ZH 20/12/2021语言:
英语
版本:
20/12/2021
文件大小:
156 KB
文件名:
EC_00568_02.21.pdf
-
输入图号，查询备件
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
垫圈
-
没有被分类的
订货号52028179 -
-
显示屏
-
没有被分类的
订货号60017971 -
-
大气补偿过滤口
-
没有被分类的
订货号71043745 -
-
设备包
-
没有被分类的
订货号71044062 -
-
备件 TMT142X
-
没有被分类的
订货号TMT142X-DA -
-
备件 TMT142X
-
没有被分类的
订货号TMT142X-DB -
-
备件 TMT142X
-
没有被分类的
订货号TMT142X-DC -
-
备件 TMT142X
-
外壳/外壳附件
部件编号订货号FTMT142X-HI -
-
备件 TMT142X
-
外壳/外壳附件
部件编号订货号FTMT142X-HL -
-
备件 TMT162X
-
外壳/外壳附件
部件编号订货号FTMT162X-HI -
-
备件 TMT162X
-
外壳/外壳附件
部件编号订货号FTMT162X-HL -
-
备件 TMT162X
-
没有被分类的
订货号TMT162X-DA -
-
备件 TMT162X
-
没有被分类的
订货号TMT162X-DB -
-
备件 TMT162X
-
没有被分类的
订货号TMT162X-DC -
-
备件 TMT162X
-
没有被分类的
订货号TMT162X-HE -
-
备件 TMT162X
-
没有被分类的
订货号TMT162X-HF -
-
陶瓷接线端
-
没有被分类的
订货号71111513 -
-
陶瓷接线端
-
没有被分类的
订货号71111514 -
-
-
没有被分类的
订货号71386275 -
-
iTHERM Insert imperial TS212
-
传感器
部件编号订货号ATS212- -
-
General Purpose RTD Insert, TU111, U.S.
-
传感器
部件编号订货号ATU111- -
-
Enclosure TU401, US Style
-
外壳/外壳附件
部件编号订货号FTU401- -
-
接线盒 TA30H
-
外壳/外壳附件
部件编号订货号FTA30H- -
-
接线盒 TA30R
-
传感器
部件编号订货号ATA30R- -
-
模块温度变送器 TMT180
-
没有被分类的
订货号TMT180- -
-
iTEMP TMT31, Transmitter 4-20mA
-
没有被分类的
订货号TMT31- -
-
温度变送器TMT71
-
没有被分类的
订货号TMT71- -
-
温度变送器TMT72
-
没有被分类的
订货号TMT72- -
-
模块温度变送器 TMT82
-
没有被分类的
订货号TMT82- -
-
模块温度变送器 TMT84
-
没有被分类的
订货号TMT84- -
-
模块温度变送器 TMT85
-
没有被分类的
订货号TMT85- -
-
电子模块 TMT162E
-
没有被分类的
订货号TMT162E- -
-
外壳 TMT162G
-
外壳/外壳附件
部件编号订货号FTMT162G- -
-
Readwin 2000调试包 READWIN
-
没有被分类的
订货号READWIN- -
-
温度变送器显示器TID10
-
没有被分类的
订货号TID10- -
-
通讯接口 FXA195
-
没有被分类的
订货号FXA195- -
-
电子模块 TMT142E
-
没有被分类的
订货号TMT142E- -
-
外壳 TMT142G
-
外壳/外壳附件
部件编号订货号FTMT142G- -
-
显示表壳固定组件(3个)
订货号71310423 -
缆塞
订货号51006845 -
安装支架
订货号51007995 -
TMT162A附件
订货号TMT162A-MA -
TMT162A附件
订货号TMT162A-MB -
TMT162A附件
订货号TMT162A-MD -
O-Ring 88x3 HNBR 70° Shore PTFE
订货号71502617 -
Spare Parts Kit Cover TA30R
订货号XPT0004- -
仪表调试包 TXU10
订货号TXU10-
