此产品暂未在中国市场销售
产品规格参数
-
测量精度
Cl. A ，遵循IEC 60751标准
Cl. B，遵循IEC 60751标准 -
响应时间
63% rt = 2.0 s
-
最大过程压力（静压）
20 °C时：40 bar (580 psi)
-
工作温度范围
PT 100：
-200...600 °C
(-328...1.112 °F) -
所需最大插入深度
最大4.877 mm (192.00'')
应用领域
Pt100电缆探头安装简便，具有高操作安全性；在通用过程中进行可靠、高精度测量。无需使用附加热保护套管，探头的铠装芯子直接接触过程介质。确保电缆探头能够快速准确地检测温度变化。

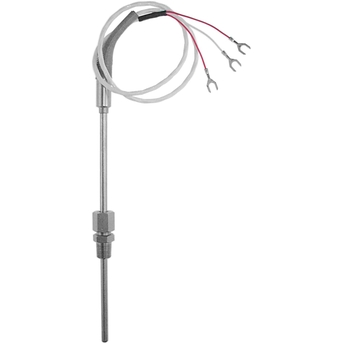

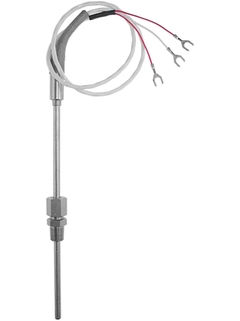

TH12是热电阻(RTD)温度传感器，适用于过程行业或环保工厂自动化。包括热电阻(RTD)测量探头、绝缘层和铠装芯子。
传感器可用于：
热交换器
动力回收区
碳再生炉
烘干机
烟气
压缩机站
过程反应器
优势
用户自定义插入深度，使用灵活
缩径型/锥管型末端，响应时间短
简单的模块结构：性价比高。订购和重新订购简单
安装在大多数设备上均能提升电气隔离性能(2 kV)
成功案例
| FLEX产品选型 | 仪表技术性能 | 选型便捷程度 |
|---|---|---|
Fundamental选型 完美胜任基本测量任务 |
仪表技术性能
|
选型便捷程度
|
Lean选型 轻松应对关键工艺的测量挑战 |
仪表技术性能
|
选型便捷程度
|
Extended选型 创新技术助力工艺流程优化 |
仪表技术性能
|
选型便捷程度
|
Xpert选型 满足严苛工况的特殊测量要求 |
仪表技术性能
|
选型便捷程度
