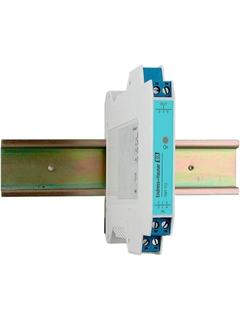

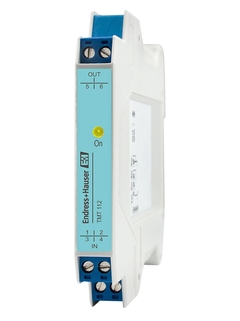

iTEMP TMT112
DIN 导轨式温度变送器

将传感器信号转换成稳定的标准化输出信号，适用于所有行业。

在所有行业的关键工艺过程中均具有优越的可靠性、精确性和长期稳定性。可设置的变送器不仅可以数字式转化热电阻(RTD)和热电偶(TC)信号，而且可以通过HART®通信转化电阻和电压信号。使用个人计算机上安装的调试工具快速、简单操作、显示和维护。节约空间的DIN导轨安装，导轨符合IEC 60715标准(外壳宽度：12.6 mm)。

选型
登录和配置后的定价

比较

快速选择

从我们建议的选项中选择

<%label%>
-- selected coding

-- selected label
<%label%>
如需查看其他非推荐选项，请使用Configurator进行完整产品选型
<%feature%>
-- selected coding

-- selected label
<%feature%>
<%coding%>

<%label%>

如需查看其他非推荐选项，请使用Configurator进行完整产品选型
Process Connection
<%coding%>

<%label%>

<%coding%>

<%label%>

<%message%>

可选附加功能

请使用Configurator进行完整产品选型

或

个性化配置

从所有可用选项中继续选择

配置

附加组件

RN221N
有源隔离栅，带可选HART®诊断

有源隔离栅，用于安全隔离4...20 mA电流信号
更多信息
比较
RIA14
回路供电现场指示仪

4…20 mA现场信号指示，良好的可读性，更佳的过程概览！
更多信息
比较
RMA42
过程变送器，带控制单元

通用变送器，回路供电，一台设备内含隔离栅和限位开关！
更多信息
比较

优势
通过HART®通信进行通用设置
在整个环境温度范围内进行高精度测量
传感器断路或短路的故障信号，设置符合NAMUR NE43标准
满足EMC要求，符合NAMUR NE21标准，CE认证
防爆证书： ATEX Ex、CSA IS、FM IS
电气隔离

应用领域
采用HART®通信的温度变送器用于将不同输入信号转换成4...20 mA模拟式输出信号
输入：
热电阻(RTD)
热电偶(TC)
电阻(Ω)
电压(mV)
HART®通信，使用手操器(DXR275、DXR375)或个人计算机(例如：ReadWin 2000或FieldCare)对前端装置或面板装置进行操作
安装在符合IEC 60715标准的DIN导轨上

特征和规格

测量原理

盘装型变送器
输入

1路热电阻（RTD）、热电偶（TC）、电阻（Ohm）、电压（mV）
输出

1路4...20 mA模拟量
辅助电源

12...35 V DC（标准型）
12...30 V DC（防爆型）
通信

HART
安装

DIN导轨
测量精度

（Pt100，-50...200 °C）<=0.2 K
（Pt100，-58...392 °F）<=0.4 °F
电气隔离

是
证书

UL认证部件
SIL
FM IS,NI,Class I,Div.1+2,Group ABCD
CSA IS,NI,Class I,Div.1+2,Group ABCD
ATEX II2(1)G EEx ia IIC T4/T5/T6
ATEX II3G Ex nA IIC T6
CSA通用型

显示更多
