产品规格参数
-
输入
24 V DC
-
输出
Uin - 0,8 V
-
电源
24 V DC
应用领域

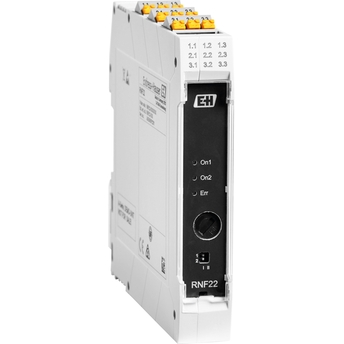

RNF22电源和错误信息接口模块为DIN导轨盘装的总线连接器系统提供24 VDC 冗余电源，可以在危险区中安全使用。智能错误诊断，电源故障报警，通过继电器触点和闪烁的LED显示NAMUR 通过继电器触点和闪烁LED指示灯标识NAMUR分组错误信息或保险丝故障。接口模块小巧紧凑，通过二极管解耦提供过电压保护和极性反接保护。
电源和错误信息接口模块，在危险区中安全可靠工作
单一或冗余的24 VDC 电源，最大允许供电电流为3.75 A
继电器错误信息输出
连接NAMUR信号隔离放大器（RLN22）的错误信息分级
通过DIP开关进行分级错误检测功能的开关切换
环境温度范围：–20...60 °C (–4...140 °F)
优势
安全可靠24 VDC单一或冗余供电
内置智能诊断功能：监测电源故障或保险丝失效
通过插入式接线端子，接线操作简单快速
紧凑型外壳:：宽度17.5 mm (0.69 in)，充分利用控制机柜的内部空间
| FLEX产品选型 | 仪表技术性能 | 选型便捷程度 |
|---|---|---|
Fundamental选型 完美胜任基本测量任务 |
仪表技术性能
|
选型便捷程度
|
Lean选型 轻松应对关键工艺的测量挑战 |
仪表技术性能
|
选型便捷程度
|
Extended选型 创新技术助力工艺流程优化 |
仪表技术性能
|
选型便捷程度
|
Xpert选型 满足严苛工况的特殊测量要求 |
仪表技术性能
|
选型便捷程度
特殊选型 |
