产品规格参数
-
输入
Foundation Fieldbus protocol
PROFIBUS PA protocol -
输出
Not defined
-
显示
强对比度背光显示LCD，带棒图显示
位号/单位 -
电源
Not defined
应用领域

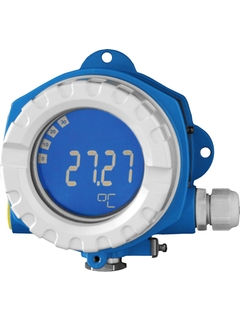

8通道现场指示仪显示测量值、计算值以及FF基金会现场总线或PROFIBUS® PA网络中现场总线伺服设备的状态信息。处于监听模式时，设备监听设定的现场总线地址并显示数值，因此不增加总线流量。除了FF基金会现场总线，总线上的可用值可以通过功能块互连进行显示。采用纯文本显示工程单位或TAG，显示器同时提供棒图，状态趋势一目了然。
安装于隔爆外壳内的现场指示仪最多可有8个输入通道，支持FF基金会现场总线或PROFIBUS® PA 协议, 显示过程值和计算值。
优势
采用现场总线通信协议，简单、标准
监听模式最多可有8个输入通道或数字通道
清晰的LC背光棒图显示、故障诊断符号和清楚的文本框
无需外部供电
国际认证
老产品
成功案例
| FLEX产品选型 | 仪表技术性能 | 选型便捷程度 |
|---|---|---|
Fundamental选型 完美胜任基本测量任务 |
仪表技术性能
|
选型便捷程度
|
Lean选型 轻松应对关键工艺的测量挑战 |
仪表技术性能
|
选型便捷程度
|
Extended选型 创新技术助力工艺流程优化 |
仪表技术性能
|
选型便捷程度
|
Xpert选型 满足严苛工况的特殊测量要求 |
仪表技术性能
|
选型便捷程度
特殊选型 |
57文档
-
-
技术资料（TI）
RID14 技术资料
技术资料；RID14总线型数显仪，FOUNDATION Fieldbus™或PROFIBUS® PA通信
EN ZH 13/09/201629/09/201524/10/201326/11/2009语言:
中文
版本:
13/09/2016
文件大小:
1.3 MB
文件名:
TI00145RZH_1516-00.pdf
-
-
-
操作手册（BA）
RID14 Operating Instructions
Operating Instructions for RID14 field indicator with PROFIBUS® PA protocol
EN ZH 13/09/201629/04/201522/10/2013语言:
英语
版本:
13/09/2016
文件大小:
2.5 MB
文件名:
BA01267KEN_0316.pdf
-
-
-
简明操作指南（KA）
RID14 Brief Operating Instructions
Brief operating instructions RID14 8-channel field indicator with FOUNDATION Fieldbus™ protocol
EN ZH 08/09/201623/06/201401/12/2009语言:
英语
版本:
08/09/2016
文件大小:
1.3 MB
文件名:
KA00281RA2_1416.pdf
-
-
-
简明操作指南（KA）
RID14 Brief Operating Instructions
Brief operating instructions RID14 8-channel field indicator with PROFIBUS® PA protocol
EN ZH 08/09/201614/10/2013语言:
英语
版本:
08/09/2016
文件大小:
1.4 MB
文件名:
KA01156KA2_0216.pdf
-
-
-
安全指南（XA）
RID14
FOUNDATION Fieldbus™/PROFIBUS PA® FM: Control Drawing XP, NI, DIP 120800113
语言:
英语
版本:
06/07/2009
文件大小:
121.2 KB
文件名:
120800113.pdf
-
-
-
安全指南（XA）
RID14
FOUNDATION Fieldbus™/PROFIBUS PA® CSA: Control Drawing XP, NI, DIP 120800114
语言:
英语
版本:
06/07/2009
文件大小:
118.5 KB
文件名:
120800114.pdf
-
-
-
安全指南（XA）
RID14
FOUNDATION Fieldbus™/PROFIBUS PA® FM: Control Drawing IS, NI, DIP 120800111
语言:
英语
版本:
06/07/2009
文件大小:
114.1 KB
文件名:
120800111.pdf
-
输入图号，查询备件
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
RID14备件 RID14X
-
电子的
部件编号订货号4RID14X-EA -
-
RID14备件 RID14X
-
电子的
部件编号订货号4RID14X-EB -
-
RID14备件 RID14X
-
终端模块
部件编号订货号5RID14X-KA -
-
显示表壳固定组件(3个)
-
显示器
部件编号订货号1171310423 -
-
备件 RIA141 RIA141X-
-
盖子
部件编号订货号6RIA141X-HK -
-
备件 RIA141 RIA141X-
-
盖子
部件编号订货号6RIA141X-HL -
-
O-Ring 88x3 HNBR 70° Shore PTFE_5pcs
-
密封圈
部件编号订货号771502617 -
-
O-Ring18.77x1.78 HNBR 70°ShorePTFE_10pcs
-
没有被分类的
订货号71502941 -
-
备件 RIA141 RIA141X-
-
显示器
部件编号订货号3RIA141X-DC -
-
备件 RIA14, XPR0010
-
没有被分类的
部件编号订货号2,4XPR0010-DA -
-
备件 TMT142X
-
盖子
部件编号订货号6TMT142X-HC -
-
备件 TMT142X
-
盖子
部件编号订货号6TMT142X-HD -
-
面盖插销
-
外壳/外壳附件
部件编号订货号851004948 -
-
Blind plug M20x1.5 EEx-d+O-ring Alu
-
电缆/电缆附件
部件编号订货号971525620 -
-
Blind plug M20x1.5 Ex-d+O-ring V4A
-
电缆/电缆附件
部件编号订货号971525622 -
-
Blind plug G1/2" Ex-d+O-ring Alu
-
电缆/电缆附件
部件编号订货号971525621 -
-
Blind plug G1/2" Ex-d+O-ring V4A
-
电缆/电缆附件
部件编号订货号971525623 -
-
盲盖
-
电缆/电缆附件
部件编号订货号951004490 -
-
盲盖
-
电缆/电缆附件
部件编号订货号951006888 -
-
系统组件 RK01
-
电缆/电缆附件
部件编号订货号10RK01-AB -
-
Housing RIA141
-
外壳/外壳附件
部件编号订货号1RIA141G- -
-
Spare RFID TAG
-
没有被分类的
订货号XPRFID- -
-
Fieldbus connector PA 1/2NPT;M12 L150
订货号71005802 -
总线接头 NPT1/2", 7/8"
订货号71005803 -
总线接头
订货号71005804 -
Fieldbus 接头
订货号71089147 -
Fieldbus 接头
订货号71090687 -
接头
订货号71133313 -
系统组件 RK01
订货号RK01-AI -
Service
订货号DIENST-
2 products & bundles
2产品
