FieldPort SWA50

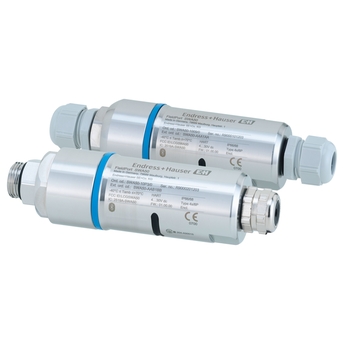

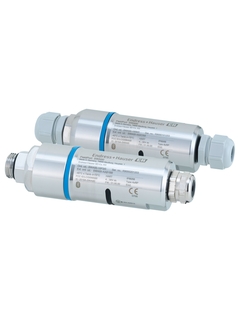

FieldPort SWA50 ©Endress+Hauser

FieldPort SWA50 — 智能Bluetooth®蓝牙或WirelessHART适配器

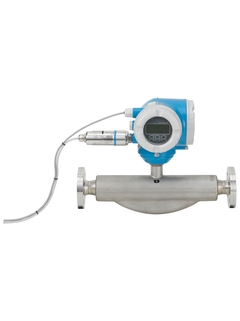

直接安装FieldPort SWA50 ©Endress+Hauser

直接安装FieldPort SWA50

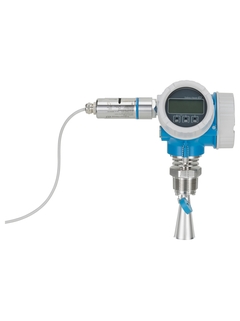

直接安装FieldPort SWA50 ©Endress+Hauser

直接安装FieldPort SWA50

  • FieldPort SWA50
  • 直接安装FieldPort SWA50
  • 直接安装FieldPort SWA50

智能Bluetooth®蓝牙或WirelessHART适配器，适用于所有HART现场设备

FieldPort SWA50连接HART现场设备，将HART信号可靠转换为加密Bluetooth®蓝牙或WirelessHART信号。使用Endress+Hauser SmartBlue app或Endress+Hauser Field Xpert设置FieldPort SWA50，查看测量值和连接HART现场设备的状态。HART现场设备可以接入Netilion云生态系统，需要通过FieldPort SWA50和FieldEdge连接。

Fundamental选型
  • F
  • L
  • E
  • X

  • 简易产品

  • 轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

  • 标准产品

  • 测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

  • 高端产品

  • 功能丰富，适用范围广

仪表技术性能

选型便捷程度

  • 定制产品

  • 专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

FLEX产品选型 仪表技术性能 选型便捷程度
  • F
  • L
  • E
  • X

Fundamental选型

完美胜任基本测量任务

仪表技术性能
选型便捷程度
  • F
  • L
  • E
  • X

Lean选型

轻松应对关键工艺的测量挑战

仪表技术性能
选型便捷程度
  • F
  • L
  • E
  • X

Extended选型

创新技术助力工艺流程优化

仪表技术性能
选型便捷程度
  • F
  • L
  • E
  • X

Xpert选型

满足严苛工况的特殊测量要求

仪表技术性能
选型便捷程度

特殊选型

此产品暂未在中国市场销售

  • 产品规格参数

    • 输出

      WirelessHART and/or Bluetooth® communication interface,
      Operating frequency: 2.4 GHz (ISM band),
      Transmission range under reference conditions:
      WirelessHART communication - up to 200 m (656 ft),
      Bluetooth communication - up to 40 m (131 ft)

Loading alternative products

快速选择

从我们建议的选项中选择
售价
    -- selected coding
    -- selected label
    99.999,00
    <%label%>
    -- selected coding
    -- selected label
    99.999,00
    <%feature%>
  • Process Connection
      <%label%>
      99.999,00
      <%label%>
      99.999,00

  • <%message%>

SWA50
显示详细信息 隐藏详细信息
显示详细信息
返回进行快速选择
  • <%feature%>
    <%coding%>
    <%label%>
pc
价格核算中…
暂时无价格信息
from CHF 803.-
  • 可选附加功能
请使用 Configurator进行完整产品选型
或

个性化配置

从所有可用选项中继续选择

  • 优势

    • 连接FieldPort SWA50，通过加密Bluetooth®蓝牙或WirelessHART通信可靠传输过程测量值

    • 轻松升级所有两线制或四线制HART现场设备

    • 所有HART现场设备均可轻松接入 Netilion云生态系统

    • 适配器由回路供电，不会干扰过程信号

    • 通过无线连接，轻松查询连接HART现场设备的诊断信息

  • 应用领域

    FieldPort SWA50连接HART现场设备，将HART信号可靠转换为加密Bluetooth®蓝牙或WirelessHART信号。FieldPort能够轻松升级所有两线制或四线制HART现场设备，可以安装在危险区和非危险区中使用。FieldPort SWA50配备不锈钢外壳，坚固耐用，可以在严苛工况中使用。

特征和规格

返回

Details

  • 测量原理

    无线HART

  • 功能

    Intelligent WirelessHART and/or Bluetooth® interface module for easy and fast connection to HART devices

  • 证书

    Non-hazardous area, ATEX, IEC Ex

  • 输入

    One point-to-point with HART device

  • 输出

    WirelessHART and/or Bluetooth® communication interface,

    Operating frequency: 2.4 GHz (ISM band),

    Transmission range under reference conditions:

    WirelessHART communication - up to 200 m (656 ft),

    Bluetooth communication - up to 40 m (131 ft)

  • 辅助电源/回路电源

    Loop-powered 4 to 20 mA

  • 外形尺寸（wxhxd）

    W x H x D: 146 mm x 42 mm x 42 mm

    (dimensions in mm 25.4 = 1 inch)

  • 软件

    Internal software for reading data from HART field devices and communicating over WirelessHART and/or Bluetooth®

  • 操作

    Integral via DIP-switches,

    Cell Phone configuration via SmartBlue App and Bluetooth®,

    Field Xpert configuration via Bluetooth® or HART-modem,

    PC configuration via FieldCare and HART-modem,

    PC configuration via FieldCare and WirelessHART Gateway

  • 工作电压

    24 V DC (min. 4 V DC, max. 30 V DC): min. 3.6 mA loop current required for start-up


    Voltage drop if internal HART communication resistor is deactivated:

    3.2 V in operation, < 3.8 V at start-up


    Voltage drop if internal HART communication resistor is activated (270 Ohm):

    < 4.2 V at 3.6 mA loop current, < 9.3 V at 22.5 mA loop current

文档/手册/软件

  • FieldPort SWA50

    Intelligent Bluetooth® and/or WirelessHART adapter for all HART field
    devices

    技术信息(TI)
  • FieldPort SWA50

    Intelligent Bluetooth® adapter for HART field devices

    操作手册（BA）
  • FieldPort SWA50

    Intelligent WirelessHART adapter for HART measuring devices

    操作手册（BA）
  • FieldPort SWA50

    Intelligent WirelessHART adapter for HART measuring devices

    Short Instruction (KA)
    03/21
    英语
  • FieldPort SWA50

    4-20 mA HART
    ATEX:
    II 1 G Ex ia IIC T4 Ga
    II 1 D Ex ia IIIC T135°C Da
    II 2 D Ex tb IIIC T75°C Db
    IECEx:
    Ex ia IIC T4 Ga
    Ex ia IIIC T135°C Da
    Ex tb IIIC T75°C Db

    Ex 防爆说明(XA)
  • FieldPort SWA50

    4-20 mA HART
    II 1 G Ex ia IIC T4 Ga
    II 1 D Ex ia IIIC T135°C Da
    II 2 D Ex tb IIIC T75°C Db

    Ex 防爆说明(XA)
  • FieldPort SWA50

    Intelligent Bluetooth and/or WirelessHART adapter for any HART field
    device

    创新(IN)
    10/20
    英语
  • FieldPort SWA50

    Adapteur intelligent Bluetooth et/ou WirelessHART pour tout appareil de
    terrain HART

    创新(IN)
    10/20
    French
  • FieldPort SWA50

    Adattatore intelligente Bluetooth
    e/o adattatore WirelessHART per
    dispositivi da campo HART

    创新(IN)
    10/20
    意大利语
  • FieldPort SWA50

    Intelligenter Bluetooth- und/oder WirelessHART-Adapter für alle
    HART-Feldgeräte

    创新(IN)
    10/20
    德语
  • Veilige Bluetooth-verbinding ontwikkeld door Endress+Hauser

    Een veilige, energiezuinige technologie
    voor de procesindustrie

    创新(IN)
    04/21
    荷兰语
  • Sichere Bluetooth®-Verbindung von Endress+Hauser

    Eine sichere Low-Power-Technologie für die Prozessindustrie

    创新(IN)
    03/21
    德语
  • Secure Bluetooth® connection developed by Endress+Hauser

    A secure low power technology for the process industry

    创新(IN)
    03/21
    英语
  • Connexion Bluetooth® sécurisée Endress+Hauser

    Une technologie sûre et à faible consommation pour les process

    创新(IN)
    03/21
    French
  • DTM Library, EH_Wireless_HART_Package, 03.08.2021 (Components, WirelessHART)

    HART,

    DeviceCare Version: 1.07.00

    Field Xpert - SMT70 Version: 1.05.00

    FieldCare Version: 2.15.00

    Device Type Manager (DTM)
    01.03.10
    Language neutral
  • FieldPort SWA50

    Stainless Steel, direct mounting version with brass M20

    08/19
    Language neutral
  • FieldPort SWA50

    Stainless Steel, remote mounting version with brass M20

    08/19
    Language neutral
  • FieldPort SWA50

    Stainless Steel, direct mounting version with brass NPT1/2

    08/19
    Language neutral
  • Cerabar with FieldPort SWA50

    Stainless Steel, direct mounting version with brass M20

    08/19
    Language neutral
  • FieldPort SWA50

    Stainless Steel, remote mounting version with plastic M20

    08/19
    Language neutral
  • Micropilot with FieldPort SWA50

    Stainless Steel, direct mounting version with brass M20

    08/19
    Language neutral
  • iTemp with FieldPort SWA50

    Stainless Steel, direct mounting version with brass M20

    08/19
    Language neutral
  • FieldPort SWA50

    Stainless Steel, direct mounting version with plastic M20

    08/19
    Language neutral
  • Promass with FieldPort SWA50

    Stainless Steel, direct mounting version with brass M20

    08/19
    Language neutral
  • FieldPort SWA50

    Stainless Steel, direct mounting version with plastic NPT1/2

    08/19
    Language neutral
  • FieldPort SWA50 Direct Mount and Remote Mount Version

    Intelligent Bluetooth and/or WirelessHART adapter for any HART field
    device

    02/21
    Language neutral
  • Fieldgate

    产品型号: SWA50-
    一致性声明编号: EC_00865_01.20

    EU Declaration
    德语 , 英语 , French
  • Fieldgate

    产品型号: SWA50-
    一致性声明编号: EC_00876_04.21

    EU Declaration
    英语
  • Fieldgate

    产品型号: SWA50-
    一致性声明编号: EC_00866_01.20

    EU Declaration
    德语 , 英语 , French
  • Fieldgate

    产品型号: SWA50-
    地区/国家: Europe (ATEX)
    认证机构: CML
    类别: II 2 D, II 1 D, II 1 G
    保护: Ex ia IIC T4 Ga, 020|005|050, 030|005|060

    Explosion Protection
    英语
  • Fieldgate

    产品型号: SWA50-
    地区/国家: Great Britain
    认证机构: CML
    保护: 020|005|020, 020|005|050, 030|005|060

    Explosion Protection
    英语
  • Fieldgate

    产品型号: SWA50-
    地区/国家: International (IECEx)
    认证机构: IECEx
    保护: Ex ia IIC T4 Ga, Ex ia IIIC Txxx°C Da, Ex tb IIIC Txxx°C Db

    Explosion Protection
    英语
  • Fieldgate

    产品型号: SWA50-
    地区/国家: Canada
    认证机构:

    Radio Equipment
    英语
  • Product family: Fieldgate

    产品型号: SWA50-
    地区/国家:
    认证机构:

    Radio Equipment
  • Fieldgate

    产品型号: SWA50-
    地区/国家: USA
    认证机构: FCC

    Radio Equipment
    英语
  • Fieldgate

    产品型号: SWA50-
    地区/国家: Japan
    认证机构:

    Radio Equipment
    英语
