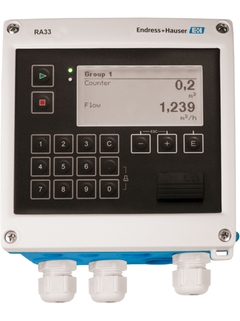

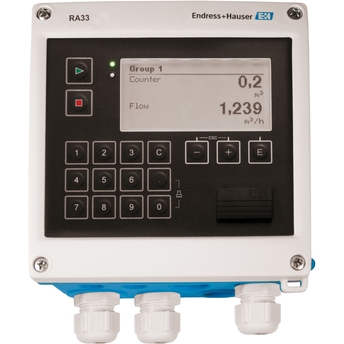

RA33批量控制器_恩德斯豪斯流量监测系统产品

显示所有产品: 系统产品

产品规格参数

输入

1 x analogue (I) / pulse (for flow)
1 x RTD (for temperature)
1 x analogue (I) (for density)
Loop power supply 24V DC (+/-16%)
输出

1 x analogue (I) / pulse (active)
2 x open collector
显示

160 x 80 Dot-Matrix LCD with white backlit
Colour change in case of alarm event
Active display area 70 x 34 mm
计算结果

Volume calculation

查看完整规格参数

应用领域

RA33批量控制仪适用于记录流量、输出信号控制阀门和泵，确保预设的批次配料定量准确。所测得的体积可进行温度/密度补偿。采用自动或固定运行后修正可优化加料过程。根据ASTM D1250-04标准可对矿物油进行修正。

用于记录和控制缓慢批量操作的持续时间超过10秒。典型应用于以下行业：

食品行业
化工行业
制药行业
油气行业

优势

自动或固定运行后校正，获得稳定的高精度测量结果
迅速、准确的定量，提高控制质量
根据ASTM D1250-04标准，可选择对矿物油体积进行修正
详细的工作日志记录(预设计数器、体积计量器、批次名称和号码）以及错误信息和操作参数变化
标准模式适用于连接和服务所有通用型流量变送器、温度传感器和密度传感器
可选择远程控制开始和终止批次运行
每日、每月、每年的批次运行规模和数量统计

成功案例

增加透明与可信度

安装并使用在中燃远邦加油船上的船用燃料计量系统，帮助我们的客户实现燃油灌装计量的完全透明化。
阅读完整案例

简易产品
轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

什么是FLEX产品选型

标准产品
测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

什么是FLEX产品选型

高端产品
功能丰富，适用范围广

仪表技术性能

选型便捷程度

什么是FLEX产品选型

定制产品
专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

什么是FLEX产品选型

FLEX产品选型	仪表技术性能	选型便捷程度
F L E X Fundamental选型完美胜任基本测量任务	仪表技术性能	选型便捷程度
F L E X Lean选型轻松应对关键工艺的测量挑战	仪表技术性能	选型便捷程度
F L E X Extended选型创新技术助力工艺流程优化	仪表技术性能	选型便捷程度
F L E X Xpert选型满足严苛工况的特殊测量要求	仪表技术性能	选型便捷程度特殊选型

获取FLEX产品选型的详细信息

测量原理

应用管理仪
测量原理

Batch controller
功能

Filling & dosing
计算结果

Volume calculation
应用数量

1
数据存储

yes
计算标准

ASTM D1250-04
通信

RS232
USB
Ethernet
Modbus TCP
Modbus RTU
电源

Not defined
回路供电

Low voltage power supply:
100 bis 230 V AC (-15% / +10%)
Small voltage power supply:
24 V DC (-50% / +75%)
24 V AC (±50%)
防护等级

IP65
输入

1 x analogue (I) / pulse (for flow)
1 x RTD (for temperature)
1 x analogue (I) (for density)
Loop power supply 24V DC (+/-16%)
输出

1 x analogue (I) / pulse (active)
2 x open collector
外形尺寸（WxHxD）

144 x 144 x 103.1 mm (5.67" x 5.67" x 4.06")
操作

3 operation buttons and 14 function buttons for batch operation or via FieldCare
Read out of historical / logged data via Field Data Manager software (SQL database and visualization interface)
Selectable language
显示

160 x 80 Dot-Matrix LCD with white backlit
Colour change in case of alarm event
Active display area 70 x 34 mm
软件功能

Volume calculation
1 or 2 stage operation
Manual and automatic overrun correction
Volume correction factor (VCF) according ASTM D1250-04 for generalized crude oils, refined products and lubricating oils
证书

CE
CSA GP
NTEP (USA)

测量原理

批量控制器
功能

灌装和进料
证书

CE
UL认证
CSA GP
输入

1路模拟量（电流）/脉冲（流量）
1路热电阻RTD（温度）
1路模拟量（电流）（密度）
回路电压24V DC（+/-16%）
输出

1路模拟量（电流）/脉冲（有源）
2路集电极开路
继电器输出

2路继电器
辅助电源/回路电源

低压电源：
100...230 V AC (-15% / +10%)
小供电电压：
24 V DC (-50% / +75%)，24 V AC (±50%)
外形尺寸（wxhxd）

144 x 144 x 103.1 mm
(5.67" x 5.67" x 4.06")
软件

体积计算
1或2级操作
手动或自动过载校正
体积校正系数（VCF）符合ASTM D1250-04标准，适用原油、炼油产品和润滑油
操作

3个操作按键和14个功能按键进行批处理操作，或通过FieldCare
通过现场数据管理仪软件（SQL数据库和显示接口）读取历史数据/日志数据
选择语言
显示

160 x 80点阵背光液晶显示屏
出现报警时颜色变化
有效显示尺寸70 x 34 mm

配置产品，下载CAD设计图

配置

备件

输入图号，查询备件

- 显示大图 (PDF)

筛选结果

没有被分类的
系统组件 RK01

没有被分类的

订货号

RK01-AJ
没有被分类的
系统组件 RK01

没有被分类的

订货号

RK01-AV
电缆/电缆附件
EngyCal备件 XPR0001-

电缆/电缆附件

部件编号

订货号

5

XPR0001-SK
没有被分类的
接线端子

没有被分类的

订货号

51009210
终端模块
插接头

终端模块

部件编号

订货号

9

71084277
没有被分类的
系统组件 RK01

没有被分类的

订货号

RK01-AK
外壳/外壳附件
EngyCal备件 XPR0001-

外壳/外壳附件

部件编号

订货号

3

XPR0001-CB
电缆/电缆附件
EngyCal备件 XPR0001-

电缆/电缆附件

部件编号

订货号

4

XPR0001-SP
外壳/外壳附件
EngyCal备件 XPR0001-

外壳/外壳附件

部件编号

订货号

2

XPR0001-UT
没有被分类的
系统组件 RK01

没有被分类的

订货号

RK01-AL
外壳/外壳附件
EngyCal备件 XPR0001-

外壳/外壳附件

部件编号

订货号

1

XPR0001-FA
电子的
EngyCal备件 XPR0001-

电子的

部件编号

订货号

8

XPR0001-KA
电子的
EngyCal备件 XPR0001-

电子的

部件编号

订货号

8

XPR0001-KB
电子的
EngyCal备件 XPR0001-

电子的

部件编号

订货号

8

XPR0001-KC
电子的
EngyCal备件 XPR0001-

电子的

部件编号

订货号

8

XPR0001-KE
电子的
CPU Board Rx33

电子的

部件编号

订货号

7

XPR0002-
电子的
Mainboard Rx33

电子的

部件编号

订货号

6

XPR0003-
没有被分类的
Software Rx33

没有被分类的

订货号

XPR0004-
没有被分类的
Field Data Manager Software MS20

没有被分类的

订货号

MS20-
