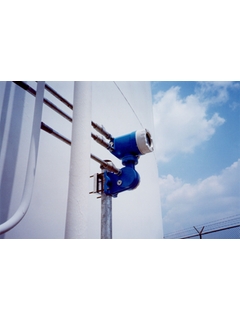

Tank Side Monitor NRF590

此产品现已不再销售。

想要查看新产品，请关注上一代/下一代产品章节或联系您当地的 Endress+Hauser 实体。

特征和规格

测量原理

雷达物位仪
特点/应用

现场网关，用于操作罐体上的传感器、监测和集成至库存控制系统中；
FMR5xx的电源和信号转换器
特点

静压储罐计量（HTG）
电源/通信

交流：55...264 VAC
环境温度

标准：
-40…60°C
(-40...140°F)

标定符合法规要求：
-25…55°C
(-13...131°F)
通信

输出：
现场总线：Modbus RS485、V1、WM550、L&J、Mark Space、Enraf BPM、GPE、HART模拟量4...20 mA（Exi/Exd）
继电器（Exd/Exi）
数字量输出（Exd/Exi）

输入：
模拟量4...20 mA（Exd）
两线制、三线制、四线制热电阻（RTD）
数字量输入（Exd/Exi，无源/有源）
证书和认证

ATEX、FM、CSA、TIIS、NEPSI
计量认证和证书

OIML、NMi、PTB
选项

防护罩
管装套件

显示更多
显示更少

文档/手册/软件

下载类型

过滤

Tank Side Monitor NRF590 Technical Information
Inventory Control

Field device for tank sensor operation and monitoring and for
integration into inventory control systems.

Software Version 02.04.

技术信息(TI)
Tankvision NXA820, NXA821, NXA822
Inventory Management System with completely integrated software for
operation via standard web browser

技术信息(TI)
Tank Side Monitor NRF590 Operating Instructions
Inventory Control

Field device for tank sensor operation and monitoring and for
integration into inventory control systems

Software Version 02.04

操作手册（BA）
NRF590 - Description of Instrument Functions
Tank Gauging

操作手册（BA）
Tank Side Monitor NRF590 Brief Operating Instructions
Inventory Control

Field device for tank sensor operation and monitoring and for
integration
into inventory control systems

Software Version 02.04

Short Instruction (KA)

11/15

英语
Tank Side Monitor L&J Tankway protocol
Field device for tank sensor operation and monitoring and for
integration into inventory control systems

Short Instruction (KA)

11/06

英语
Tank Side Monitor GPE protocol
Field device for tank sensor operation and monitoring and for
integration into inventory control systems

Short Instruction (KA)

11/06

英语
Tank Side Monitor NRF590 BPM communication protocol
Field device for tank sensor operation and monitoring and for
integration into inventory control systems

Short Instruction (KA)

11/06

英语
Tank Side Monitor Mark/Space protocol
Field device for tank sensor operation and monitoring and for
integration into inventory control systems

Short Instruction (KA)

11/06

英语
Additional type plate for Tank Side Monitor NRF590
Additional type plate for Tank Side Monitor NRF590

Short Instruction (KA)

05/21

德语 , 英语
NRF590 - Exchange of main board, communication board
NRF590 - Exchange of main board, communication board

Short Instruction (KA)

04/21

德语 , 英语
NRF590 - Exchange of EEx d terminal module
NRF590 - Exchange of EEx d terminal module

Short Instruction (KA)

04/21

德语 , 英语
NRF590 - Exchange of power supply
NRF590 - Exchange of power supply

Short Instruction (KA)

04/21

德语 , 英语
NRF590 - Exchange of I/O module
NRF590 - Exchange of I/O module

Short Instruction (KA)

04/21

德语 , 英语
NRF590 - Exchange of f EEx i terminal module
NRF590 - Exchange of f EEx i terminal module

Short Instruction (KA)

04/21

德语 , 英语
NRF590 - Exchange of display, display support
NRF590 - Exchange of display, display support

Short Instruction (KA)

04/21

德语 , 英语
Modification type plate for NRF590 FM/CSA
Modification type plate for NRF590 FM/CSA

Short Instruction (KA)

04/12

德语 , 英语
Tank Side Monitor NRF590 WM550 communication protocol
Field device for tank sensor operation and monitoring and for
integration into inventory control systems

Short Instruction (KA)

04/07

英语
NRF 590 - WM550 communication protocol
Implementation details

Short Instruction (KA)

04/03

英语
NRF 590 - MODBUS communiation protocol
NRF 590 - MODBUS communiation protocol

Short Instruction (KA)

04/03

英语
NRF 590 - L&J Tankway communication protocol
Implementation details

Short Instruction (KA)

04/03

英语
NRF 590 - GPE communication protocol
Implementation details

Short Instruction (KA)

03/06

英语
NRF 590 - Mark/Space communication protocol
Implementation details

Short Instruction (KA)

03/06

英语
.
.

Short Instruction (KA)

02/14

英语
Tank Side Monitor NRF590 MODBUS communication protocol
Tank Side Monitor NRF590

MODBUS communication protocol

Short Instruction (KA)

02/14

英语
PC board NRF590, terminal TIIS Ex d Installation Instructions
Tank Side Monitor NRF590

安装指南(EA)
Tank Side Monitor NRF590 EAC: 1Ex d [ia Ga] IIC T6 Gb X Safety Instructions
Inventory Gauging SYSTEM & GAUGING

Ex 防爆说明(XA)
Tank Side Monitor NRF590
Ex d [ia Ga] IIC T6 Gb

Ex 防爆说明(XA)
Safety Instructions Tank Side Monitor NRF590
II 2 (1) G Ex d [ia Ga] IIC T6 Gb
PTB 02 ATEX 2216 X

Ex 防爆说明(XA)
Tank Side Monitor NRF590
PTB 02 ATEX 2216 X

ATEX II 2 (1) G Protection: EEx ia IIC T6

HART

Ex 防爆说明(XA)
Tank Side Monitor NRF590
NMi Test Certificate

证书(ZE)
Tank Side Monitor NRF590
NMi Test certificate

证书(ZE)
Tank Side Monitor NRF590
HART

FM

Drawing No.: 960522-1051 B Drawing Type: Wiring diagram

证书FM/CSA (ZD)
TIIS
NRF590

证书FM/CSA (ZD)
Tank Side Monitor NRF590
HART

CSA

Drawing No.: 960522-2051 B Drawing Type: Wiring diagram

证书FM/CSA (ZD)
Tank Side Monitor NRF590
HART

CSA

Drawing No.: 960522-2050 C Drawing Type: Wiring diagram

证书FM/CSA (ZD)
Tank Side MOnitor NRF590
HART

FM

Drawing No.: 960522-1050 B Drawing Type: Wiring diagram

证书FM/CSA (ZD)
TAG Label
TAG Label for replacement

特殊资料(SD)
Tank Side Monitor NRF590 Micropilot S FMR53x, FMR540
Sealing of the Tank Side Monitor NRF590 and the Micropilot S
FMR53x/FMR540

特殊资料(SD)
Tank Side Monitor NRF590 Manufacturer Information for users regarding software updates (NE53)
Software version V02.04.01

生产商信息(MI)
Wykaz wyrobów akcyzowych
Sk&
322;ady podatkowe i terminale paliwowe

公共出版物(PU)

10/09

波兰语
Rozporz& 261;dzenie w sprawie wymaga& 324; dla zbiorników pomiarowych
Sk&
322;ady podatkowe i terminale paliwowe

公共出版物(PU)

10/09

波兰语
Skład podatkowy mazutu - artykuł CE 04/2010
System kontrolno-pomiarowy Endress+Hauser.
Raportowanie i wizualizacja zbiorników mazutowni
zgodnie z zarządzeniem Urzędu Regulacji Energetyki.

公共出版物(PU)

03/12

波兰语
Tank Gauging
Система коммерческого и оперативного учета продуктов
в резервуарных парках.

竞争力手册(CP)

07/15

俄语
DTM Single, TankSideMonitor_NRF590_V2_04_xx, 23.10.2020 (Level, Tank Side Monitor, 0x0014)
HART,

DeviceCare Version: 1.07.00

Field Xpert - SMT70 Version: 1.05.00

FieldCare Version: 2.15.00

Device Type Manager (DTM)

1.4.188.39

Language neutral
SYSTEM
产品型号: NRF590-
一致性声明编号: HE_00854_01.17
制造商规格: RoHS

Manufacturer Declaration

中文
System&Gauging
产品型号: NRF590-
一致性声明编号: EC12018A

EU Declaration

英语
System&Gauging
产品型号: NRF590-

EU Declaration

德语 , 英语 , French
SYSTEM
产品型号: NRF590-
一致性声明编号: EC_00561_01.17

EU Declaration

德语 , 英语 , French
SYSTEM
产品型号: NRF560-, NRF590-, NRF81-
地区/国家: Russia (Declaration of Conformity), Russia (TR CU)
认证机构: EAC
证书号: RU D-DE.MO10.B.05291

Miscellaneous

俄语
SYSTEM
产品型号: NRF560-, NRF590-
地区/国家: Russia (TR CU)
认证机构: EAC
证书号: TC BY_112 11.01. TP004 003 140

Miscellaneous

俄语
System&Gauging
产品型号: NRF590-
地区/国家: Canada, USA
认证机构: CSA
类别: I/2/A,B,C,D/T3C, I,II,III/1/A,B,C,D,E,F,G/T6, I/zone 2, I/zone 0
保护: NI, XP/IS

Explosion Protection

英语
System&Gauging
产品型号: NRF590-
地区/国家: Japan
认证机构: TIIS
保护: Ex ia IIC T6

Explosion Protection

英语
System&Gauging
产品型号: NRF590-
地区/国家: Japan
认证机构: TIIS
保护: Ex ia IIC T6

Explosion Protection

日语
SYSTEM
产品型号: NRF560-, NRF590-
地区/国家: Russia
认证机构: EAC

Explosion Protection

俄语
System&Gauging
产品型号: NRF590-
地区/国家: Europe (ATEX)
认证机构: PTB
类别: II 2(1) G
保护: Ex d [ia Ga] IIC T6 Gb

Explosion Protection

德语 , 英语 , 日语
System&Gauging
产品型号: NRF590-
地区/国家: USA
认证机构: FM
类别: I, II, III 1 ABCDEFG
保护: XP

Explosion Protection

英语
SYSTEM
产品型号: NRF560-, NRF590-
地区/国家: Russia (TR CU)
认证机构: EAC
保护: Ex d, Ex d e, Ex d [ia Ga]

Explosion Protection

俄语
System&Gauging
产品型号: NRF590-
地区/国家: USA, Canada
认证机构: CSA
类别: I, II, III 1 ABCDEFG
保护: XP

Explosion Protection

英语
SYSTEM
产品型号: NRF590-
地区/国家: China
认证机构: NEPSI
类别: zone 0,1
保护: Ex d [ia] IIC T6

Explosion Protection

中文
SYSTEM
产品型号: NRF590-
地区/国家: China
认证机构: NEPSI
类别: zone 0,1
保护: Ex d [ia] IIC T6

Explosion Protection

中文
SYSTEM
产品型号: NRF590-
地区/国家: Russia
保护: Ex d [ia Ga] IIC T6 Gb

Explosion Protection

俄语
System&Gauging
产品型号: NRF590-
地区/国家: Europe
认证机构: NMI
证书号: NMI502982TC3480REV3

Metrology

英语 , 日语 , 荷兰语
System&Gauging
产品型号: NRF590-
地区/国家: Europe
认证机构: PTB
证书号: PTB4461-0207

Metrology

德语 , 英语
System&Gauging
产品型号: NRF590-
地区/国家: Europe
认证机构: NMI
证书号: NMI502982TC3480REV3

Metrology

英语 , 日语 , 荷兰语
Micropilot S, SYSTEM, Tankvision
产品型号: FMR530-, FMR532-, FMR533-, FMR540-, NMT532-, NMT539-, NRF590-, NXA820-, NXA821-, NXA822-
地区/国家: Bulgaria
认证机构: BIM (Bulgarian Institude of Metrology)
证书号: 12.03.4963

Metrology

保加利亚语
System&Gauging
产品型号: NRF590-
地区/国家: Europe
认证机构: PTB
证书号: PTB4461-0207

Metrology

德语 , 英语
System&Gauging
产品型号: NRF590-
地区/国家: Europe
认证机构: OIML, NMI
证书号: NMICVN200959-01

Metrology

英语 , 日语 , 荷兰语
System&Gauging
产品型号: NRF590-
地区/国家: Europe
认证机构: NMI
证书号: TC7351

Metrology

英语 , 日语 , 荷兰语
Micropilot S, SYSTEM, Tankvision, TERMINALVISION
产品型号: FMR532-, FMR540-, NMS5-, NMS7-, NMT539-, NRF590-, NXA20-, NXA820-, NXA85-
地区/国家: Russia (GOST)
认证机构: Rosstandart
证书号: DE.C.29.004.A_66368

Metrology

俄语
System&Gauging
产品型号: NRF590-
地区/国家: Europe
认证机构: NMI
证书号: NMI200957T6073_E

Metrology

英语 , 日语 , 荷兰语
Product Family: System & Gauging
产品型号: NRF590-
地区/国家: Europe
认证机构: PTB
证书号: PTB4461-0207

Metrology

德语 , 英语

显示更多
显示更少

附件/备件

???显示为PDF???

搜索

过滤

Order code

Specification

20
- Nr 20 Order code 52012952

  铝盖

  Material: Aluminium Window for operating and display module O-ring 123.42x3.53 NBR/PFE Tank Side Monitor NRF590

  显示详细信息隐藏详细信息
25
- Nr 25 Order code 52012954

  铝盖

  Material: Aluminium O-ring 113.9x3.53 NBR for terminal compartment EEx i

  显示详细信息隐藏详细信息
26
- Nr 26 Order code 52012953

  铝盖

  Material: Aluminium O-ring 113.9x3.53 NBR for terminal compartment EEx d

  显示详细信息隐藏详细信息
33
- Nr 33 Order code 52023630

  电路板

  Power supply 18-55VDC

  显示详细信息隐藏详细信息
- Nr 33 Order code 52023631

  电路板

  Power supply 55-264VAC

  显示详细信息隐藏详细信息
34
- Nr 34 Order code 52012955

  数字输入模块

  Tank Side Monitor NRF590

  显示详细信息隐藏详细信息
- Nr 34 Order code 52012956

  数字输入模块

  Tank Side Monitor NRF590

  显示详细信息隐藏详细信息
- Nr 34 Order code 52012957

  数字输入模块

  Tank Side Monitor NRF590

  显示详细信息隐藏详细信息
- Nr 34 Order code 52012958

  数字输入模块

  Tank Side Monitor NRF590

  显示详细信息隐藏详细信息
- Nr 34 Order code 52012955

  数字输入模块

  Tank Side Monitor NRF590

  显示详细信息隐藏详细信息
- Nr 34 Order code 52012956

  数字输入模块

  Tank Side Monitor NRF590

  显示详细信息隐藏详细信息
- Nr 34 Order code 52012957

  数字输入模块

  Tank Side Monitor NRF590

  显示详细信息隐藏详细信息
- Nr 34 Order code 52012958

  数字输入模块

  Tank Side Monitor NRF590

  显示详细信息隐藏详细信息
- Nr 34 Order code 52012959

  数字输出模块

  Tank Side Monitor NRF590

  显示详细信息隐藏详细信息
- Nr 34 Order code 52012960

  数字输出模块

  Tank Side Monitor NRF590

  显示详细信息隐藏详细信息
- Nr 34 Order code 52012961

  数字输出模块

  Tank Side Monitor NRF590

  显示详细信息隐藏详细信息
- Nr 34 Order code 52012962

  数字输出模块

  Tank Side Monitor NRF590

  显示详细信息隐藏详细信息
- Nr 34 Order code 52026945

  数字输出模块

  Tank Side Monitor NRF590

  显示详细信息隐藏详细信息
- Nr 34 Order code 52012959

  数字输出模块

  Tank Side Monitor NRF590

  显示详细信息隐藏详细信息
- Nr 34 Order code 52012960

  数字输出模块

  Tank Side Monitor NRF590

  显示详细信息隐藏详细信息
- Nr 34 Order code 52012961

  数字输出模块

  Tank Side Monitor NRF590

  显示详细信息隐藏详细信息
- Nr 34 Order code 52012962

  数字输出模块

  Tank Side Monitor NRF590

  显示详细信息隐藏详细信息
- Nr 34 Order code 52026945

  数字输出模块

  Tank Side Monitor NRF590

  显示详细信息隐藏详细信息
35
- Nr 35 Order code 52012983

  电路板

  with cover plate and screws

  显示详细信息隐藏详细信息
36
- Nr 36 Order code 52018673

  电路板

  with cover plate and screws

  显示详细信息隐藏详细信息
- Nr 36 Order code 52018674

  NRF590 PC板

  Cover plate + screws. For approval A - Non-hazardous area, 6 - ATEX II 2 (1) EEx d (ia) IIC T4, S - FM XP Cl.I, Div.1, Gr.A-D, U - CSA XP Cl.I, Div.1, Gr.A-D.

  显示详细信息隐藏详细信息
37
- Nr 37 Order code 52012985

  接线端子组件

  consists of: terminal block 4 pole, blue, 4 pieces terminal block 4 pole, green, 3 pieces terminal block 2 pole, green, 2 pieces

  显示详细信息隐藏详细信息
30
- Nr 30 Order code NRF590X-

  NRF590 PC板 NRF590X

  Consists of: main board, communication board. These boards are adapted to each other and have to be always changed together. Usage: NRF590.

  显示详细信息隐藏详细信息
41
- Nr 41 Order code 52012998

  支架组件

  consists of: holder for display, holder for I/O module, cover plate for electronics, fastening screws

  显示详细信息隐藏详细信息
32
- Nr 32 Order code 52012997

  绝缘板

  Isolation between IS board/power supply board power supply board/comm. board

  显示详细信息隐藏详细信息
40
- Nr 40 Order code 52012984

  显示操作模块

  4-line graphical LCD display with flat cable

  显示详细信息隐藏详细信息
15
- Nr 15 Order code 52012992

  缆塞

  Material: synthetics M25x1,5, 13-18mm with plug for intrinsically safe compartment

  显示详细信息隐藏详细信息
- Nr 15 Order code 52012993

  盲插座

  Material: Aluminium for cable entry NPT3/4

  显示详细信息隐藏详细信息
- Nr 15 Order code 52012994

  盲插座

  Material: Aluminium for cable entry NPT1/2

  显示详细信息隐藏详细信息
- Nr 15 Order code 52012995

  盲插座

  Material: steel, zinc-coated with O-ring 17.0x2.5 NBR, 4 pieces for cable entry G1/2

  显示详细信息隐藏详细信息
- Nr 15 Order code 52012996

  盲插座

  Material: steel, zinc-coated with O-ring 17.0x2.5 NBR, 2 pieces for cable entry M20, Ex d

  显示详细信息隐藏详细信息
65
- Nr 65 Order code 52013142

  密封组件

  consists of: 2x O-ring 113.9x3.53 NBR 1x O-ring 123.42x3.53 NBR 1x O-ring 123.42x3.53 PTFE

  显示详细信息隐藏详细信息
- Order code 71007843

  ToF 适配器 FXA291

  Usage: connection Micropilot M, Micropilot S, Levelflex M, Prosonic M, Tank Side Monitor, Deltabar S, Cerabar S, Gammapilot M, Micropilot I, to Commubox FXA291.

  显示详细信息隐藏详细信息
- Order code 71000221

  适配电缆

  Connection service tool RS232(52013675)/ ToF adapter FXA291 (71007843) > Micropilot M, Prosonic M, Levelflex M, Cerabar S, Deltabar S

  显示详细信息隐藏详细信息

显示更多
显示更少

老产品
- NRF561

替代产品

F

L

E

X

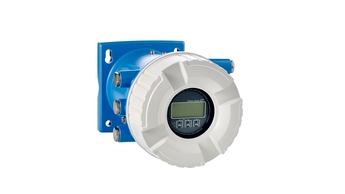

Tank side Monitor NRF81

罐旁指示仪NRF81用于储罐测量传感器的集成和监控。可以集成Miicropilot系列雷达、其他液位、温度以及压力等HART兼容仪表。
更多信息

价格核算中…

暂时无价格信息

登录后显示价格

from CHF 803.-

简易产品
轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

什么是FLEX产品选型

标准产品
测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

什么是FLEX产品选型

高端产品
功能丰富，适用范围广

仪表技术性能

选型便捷程度

什么是FLEX产品选型

定制产品
专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

什么是FLEX产品选型

FLEX产品选型	仪表技术性能	选型便捷程度
F L E X Fundamental选型完美胜任基本测量任务	仪表技术性能	选型便捷程度
F L E X Lean选型轻松应对关键工艺的测量挑战	仪表技术性能	选型便捷程度
F L E X Extended选型创新技术助力工艺流程优化	仪表技术性能	选型便捷程度
F L E X Xpert选型满足严苛工况的特殊测量要求	仪表技术性能	选型便捷程度特殊选型

获取FLEX产品选型的详细信息

Tank Side Monitor NRF590

特征和规格

Details

测量原理

特点/应用

特点

电源/通信

环境温度

通信

证书和认证

计量认证和证书

选项

文档/手册/软件

附件/备件

老产品

替代产品

Tank side Monitor NRF81
