绝压和表压测量
Cerabar PMC21

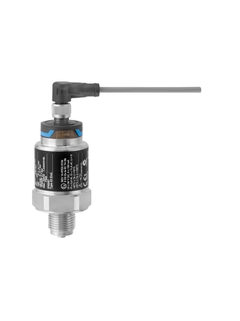

Cerabar PMC21 ©Endress+Hauser

Cerabar PMC21:标准应用中使用的主要产品之一,Liquiphant、Liquipoint、Cerabar、Ceraphant

压力测量原理

经济型压力变送器带陶瓷膜片传感器,用于气体或液体测量

Cerabar PMC21是紧凑型压力变送器。电容式结构的非充油型陶瓷膜片传感器用于绝压或表压测量,量程从100 mbar到40 bar。变送器能够在过程行业中的恶劣工况下测量,最高防护等级可达IP68,带强耐磨损性的Ceraphire膜片和高品质316L材质的外壳。具有多项认证(例如:防爆认证或船级认证),满足绝大多数测量场合的使用要求。

  • 优势

    • 结构紧凑和量程自定义,能够在过程应用中便捷地完成安装和设置

    • 参考测量精度高达0.3%,同时具有高长期稳定性和高重复性,保证高品质过程监控。在生产过程中通过所有测试,确保高品质

    • 提供多种附加选项和过程连接,即使在严苛工况下也能完全胜任。此外还提供IP68防护等级的仪表

    • PMC21满足工厂的归档、溯源和安全要求,能够在各种危险区中使用,通过船级认证和EN10204 3.1材料认证

  • 应用领域

    电容式结构的压力变送器采用非充油型陶瓷膜片传感器,用于气体或液体的绝压或表压测量。

    • 过程连接:螺纹

    • 过程温度:-25...+100°C (-13...+212°F)

    • 过程压力:100 mbar...+40 bar (1,5...+600 psi)

    • 测量精度:满量程的±0.3%

    • 提供国际防爆认证、船级认证、氧气应用清洗

特征和规格

返回

Details

  • 测量原理

    绝压和表压

  • 特点

    经济型压力变送器,采用陶瓷膜片传感器

  • 供电电压

    10…30 VDC

  • 参考测量精度

    0.3 %

  • 长期稳定性

    0.2 % URL /年

  • 过程温度

    -25…+100 °C
    (-13....+185 °F)

  • 环境温度

    -40…+85 °C
    (-40…+185 °F)

  • 传感器

    +100 mbar…+40 bar
    (+1.5...+600 psi)

  • 最大过压限定值

    最大60 bar
    (900 psi)

  • 过程连接

    螺纹:
    G1/4、G1/2、
    MNPT 1/4、MNPT 1/2、
    DIN13、
    JIS R1/2

  • 通信

    4...20 mA

  • 证书和认证

    ATEX、FM、CSA、IEC Ex、NEPSI

  • 设计认证

    EN 10204-3.1出厂检测报告
    除油脂清洗
    氧气应用清洗

  • 船级认证

    RINA

  • 测量原理

    绝压和表压

  • 特点/应用

    经济型压力变送器,电容式传感器采用陶瓷膜片。

  • 电源/通信

    10…30 VDC

  • 测量精度

    0.3 %

  • 长期稳定性

    0.2 % URL /年

  • 环境温度

    -40…+85 °C
    (-40…+185 °F)

  • 过程温度

    -25…+100 °C
    (-13....+185 °F)

  • 过程压力(绝压)/最大过压限定值

    最大60 bar
    (900 psi)

  • 压力测量范围

    +100 mbar…+40 bar
    (+1.5 psi...+600 psi)

  • 过程连接

    螺纹:
    G1/4、G1/2、
    MNPT 1/4、MNPT 1/2、
    DIN13、
    JIS R1/2

  • 通信

    4...20 mA

  • 证书和认证

    ATEX、FM、CSA、IEC Ex、NEPSI

  • 设计认证

    EN 10204-3.1出厂检测报告
    除油脂清洗
    氧气应用清洗

  • 船级认证

    RINA

文档/手册/软件

附件/备件

Nr
Order code
Specification
    • Order code 71280307

      霍斯曼接头M16

      Consists of: plug connector, screw, seal, valve plug ring, adapter ring. Usage: FTL31/FTL33, FTW33, PMC11, PMC21, PMP11, PMP21/PMP23.

    • Order code 71280349

      霍斯曼接头 NPTF1/2

      Consists of: plug connector, screw, seal, valve plug ring, adapter ring. Usage: FTL31/FTL33, FTW33, PMC11, PMC21, PMP11, PMP21/PMP23.

    • Order code 52006263

      M12航空插座

      M12 插头 自连接 M12转成格兰

    • Order code 52010285

      M12航空插头,90度弯头,带5m电缆

      适用于M12插头 带5m电缆 PVC材质,铜镀锡/ 镍锁紧螺母

    • Order code 71395803

      FTI26防爆护套

      Material: PC. Mandatory for Ex-version. W/o Ex-protection cover dust Ex-protection not guaranteed! Usage: FTI26, PMC21, PMP21.
