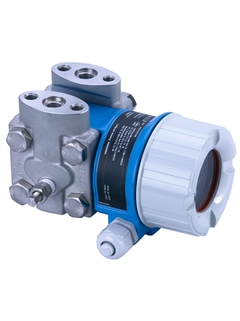

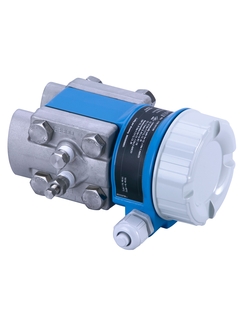

Deltabar PMD55差压变送器采用压阻式传感器和焊接式金属膜片，主要用于过程工业或环保行业内液体、蒸汽和气体的差压测量。测量范围可调，快速设定简化调试过程，降低成本，节约时间。符合IEC61508/IEC61511标准，满足SIL3安全要求。
| FLEX产品选型 | 仪表技术性能 | 选型便捷程度 |
|---|---|---|
Fundamental选型 完美胜任基本测量任务 |
仪表技术性能
|
选型便捷程度
|
Lean选型 轻松应对关键工艺的测量挑战 |
仪表技术性能
|
选型便捷程度
|
Extended选型 创新技术助力工艺流程优化 |
仪表技术性能
|
选型便捷程度
|
Xpert选型 满足严苛工况的特殊测量要求 |
仪表技术性能
|
选型便捷程度
特殊选型 |
0.1%
铂金型：0.075%
0.1%
铂金型：0.075%
-40...85 °C
(-40...185 °F)
带压管路的温度梯度
10mbar...40bar
(0.15...580psi)
160 bar
316L
10mbar...40bar
(0.15...580psi)
316L、AlloyC合金、
10mbar...40bar
(0.15...580psi)
Loading alternative products
参考精度：0.1%，铂金版：达±0.075%
量程比：100：1或更高
一体化变送器
使用DIP开关进行快速调试
简单安全的菜单引导式操作： - 通过现场显示模块：- 通过4...20 mA HART - 通过PROFIBUS PA, - 通过FF基金会现场总线
差压、静压和压力的模块化连续性测量（Deltabar M - Deltapilot M,Cerabar M)，如 -可更换显示， -通用型压力和差压测量用电子元件
广泛认证，国际通用
用于液体液位、体积或质量测量、过滤器和泵的差压监测以及与取压元件配套使用，测量气体、蒸气和液体流量（体积流量或质量流量）
过程连接：螺纹
过程温度： -40... 85°C (-40... 185°F)
测量范围： 0.5mbar ... 40bar (0.0072 ... 600psi)
精度： ±0.1%, "Platinum" ±0.075% (可选)
国际防爆认证, SIL
Differential pressure transmitter with metal sensor
孔板差压流量测量
毕托管差压流量测量
Cerabar M PMC51, PMP51, PMP55 Pressure transmitter
Deltabar M PMD55 Differential pressure transmitter
Deltapilot M FMB50 Hydrostatic pressure transmitter
Cerabar M PMC51, PMP51, PMP55, Pressure transmitter
Deltabar M
PMD55 Differential pressure transmitter
Deltapilot M FM
Cerabar M PMC51, PMP51/55 Pressure transmitter
Deltabar M
PMD55
Differential pressure transmitter
Deltapilot M FMB50/5
Differential pressure transmitter with ceramic and silicon sensors
Overload-resistant and function-monitored
Communicationvia
PROFIBUS PA
Differential pressure transmitter with metal sensors
Communication via FOUNDATION Fieldbus
Differential pressure transmitter with metal sensor
Communication HART
Cerabar M, Deltabar M, Deltapilot M
Deltabar PMD55B, PMD75B
Deltabar M PMD55, Deltabar S PMD75
Cerabar M/S, Deltabar M/S, Deltapilot M/S
Deltabar M PMD55
Cerabar S, Deltabar S, Deltapilot S
Cerabar S, Deltabar S, Deltabar, Cerabar M, Deltabar M, Deltapilot M
Differential Pressure Transmitter
Ex ic IIC T6...T4 Gc
IECEx KEM 09.0016
Ex ia IIC T6...T4 Ga/Gb
IECEx KEM 09.0016
CSA Control Drawing
960009643 B
4-20 mA HART
XP/IS
II 3 G Ex nA IIC T6...T4 Gc
EG 09 010 X
FM
IS
Cl. I, II, III, Div. 1, Groups A, B, C, D, E, F, G; AEx ia IIC T6;
Division 2 and Zone 2 installation
Nonincendive Class I, Div. 2, Groups A, B, C, D;
Class II, III installation
DIP for Class II and III, Div. 1, Groups E, F, G
IECEx KEM 09.0017
Ex d IIC T6 Gb, Ex d IIC T4 Gb
4-20 mA HART, PROFIBUS PA, FOUNDATION Fieldbus
Ex d IIC T6 Gb
Ex d IIC T4 Gb
TÜV 13.2013 (INMETRO)
CSA Control Drawing
960014219 A
PROFIBUS PA, FOUNDATION Fieldbus
Ex ta IIIC T75 °C T500 100 °C Da/Db (HART)
Ex ta IIIC T75 °C T500 105 °C Da/Db (PA, FF)
IECEx KEM 09.0016
FM
XP + IS
Class I, Div. 1, 2, Groups A, B, C, D
Class I, Zone 0, IIC
AEx ia IIC T6
Class II, Div. 1, 2, Groups E, F, G
ClassIII;
IS Class I, II, III, Div. 1, Groups A, B, C, D, E, F, G;
Explosionproof for Cl. I, Div. 1, Groups A, B, C, D
Control drawing FM
Explosionproof for Cl. I, Div. 1, Groups A, B, C, D
Further types of protection: DIP Cl. II, Div. 1, Groups E,F, G, Cl. III
Nonincendive Cl. I, Div. 2, Groups A, B, C, D
XP
4...20 mA HART、PROFIBUS PA、 FOUNDATION Fieldbus
Ex d IIC T4/T6 Gb
4-20 mA HART, PROFIBUS PA, FOUNDATION Fieldbus
Ga/Gb Ex ia IIC T6...T4
1Ex ia IIC T6...T4 Gb
Ex ia IIC T6...T4 Ga/Gb
Ex ia IIIC T75 °C T500 100 °C Da/Db (HART)
Ex ia IIIC T75 °C T500 105 °C Da/Db (PA, FF)
IECEx KEM 09.0016
4-20 mA HART, PROFIBUS PA, FOUNDATION Fieldbus
Ex ia IIC T6...T4 Ga/Gb
TÜV 13.2008 (INMETRO)
CSA Control Drawing
960009065 B
4-20 mA HART
Differential Pressure Transmitter
4-20 mA HART
Ex ia IIC T6...T4 Ga/Gb
INMETRO IEE 11.0075 (INMETRO)
II 1/2 G Ex ia IIC T6/T4 Ga/Gb
II 2 G Ex d IIC T6/T4 Gb
KEMA 10 ATEX 0042
4-20 mA HART, PROFIBUS PA, FOUNDATION Fieldbus
ATEX:
II 2 G Ex db IIC T6 Gb
II 2 G Ex db IIC T4 Gb
IECEx:
Ex db IIC T6 Gb
Ex db IIC T4 Gb
FM
IS
Class I, II, III, Div. 1, Groups A, B, C, D, E, F, G;
Division 2 and Zone 2 installation
Nonincendive, Class I, Div. 2, Groups A, B, C, D;
Class II, III installation
DIP for Class II, III, Div. 1, Groups E, F, G
Differential Pressure Transmitter
FM
IS
Cl. I, II, III, Div. 1, Groups A, B, C, D, E, F, G; AEx ia IIC T6;
Explosionproof for Cl. I, Div. 1, Groups A, B, C, D
CSA Control Drawing
960014222 A
PROFIBUS PA, FOUNDATION Fieldbus
XP/IS
4-20 mA HART, PROFIBUS PA, FOUNDATION Fieldbus
1Ex d IIC T6/T4 Gb
Differential Pressure Transmitter
4...20 mA HART、PROFIBUS PA、FOUNDATION Fieldbus
Ex ia IIC T4/T6 Ga/Gb
FM
Drawing No.: 960009542 -
Drawing Type: Control Drawing
CSA
Drawing No.: 960009643 -
Drawing Type: Control Drawing
CSA
Drawing No.: 960009065 -
Drawing Type: Control Drawing
FM
Drawing No.: 960009151 A
Drawing Type: Control Drawing
FM
Drawing No.: 960009151 -
Drawing Type: Control Drawing
This document lists all relevant components and devices with versions as
used for
testing of the Reference Topology ME01. All content of this document is
jointly
developed, reviewed and approved by Mitsubishi Electric and
Endress+Hauser as a
common deliverable of Open Integration.
Process pressure / Differential pressure, Flow / Hydrostatic
Einsatz im Trinkwasserbereich (NSF)
Use in the drinking water sector (NSF)
Utilisation dans le domaine de l’eau potable (NSF)
Pressure measurement
Differential pressure measurement
Pressure measurement
Functional Safety data sheet / Datenblatt zur Funktionalen Sicherheit
This document provides a step by step description on how to integrate
Endress+Hauser
PROFIBUS devices with the Mitsubishi Electric MELSEC Q System. All
content of this
document is jointly developed, reviewed and approved by Mitsubishi
Electric and
Endress+Hauser as a common deliverable of Open Integration.
This document provides a brief summary of Open Integration tests for
Reference
Topology ME01. All content of this document is jointly developed,
reviewed and
approved by Mitsubishi Electric and Endress+Hauser as a common
deliverable of Open
Integration.
Differential pressure measurement
Software version V01.00.02 HART
Innowacyjne uzupełnienie dla czujników z membraną metalową.
Steam flow measurement with pitot tubes (DP62D) and differential
pressure transmitter (PMD55 / PMD75)
Steam flow measurement with pitot tubes (DP62D) and differential
pressure transmitter (PMD55 / PMD75)
Gama de productos para aplicaciones con líquidos y sólidos
用于过程压力、差压、液位和流量测量的专业仪表
Proses basıncı, fark basınç, seviye ve akış için güçlü enstrümanlar
Aperçu des produits pour des applications dans des liquides et des
solides en vrac
Potenti strumenti per la misura della pressione di processo, pressione
differenziale,
livello e portata
Instrumentos para la medición de presión, presión diferencial, nivel y
caudal de proceso
Powerful instruments for process pressure, differential pressure, level
and flow
Leistungsfähige Messgeräte für Prozessdruck, Differenzdruck, Füllstand
und Durchfluss
Product overview for applications in liquids and bulk solids
Product overview for applications in liquids and bulk solids
Produktübersicht für Anwendungen in Flüssigkeiten und Schüttgütern
American version: Powerful instruments for process pressure,
differential pressure, level
and flow
Potężna aparatura do pomiaru
ciśnienia procesowego, różnicy
ciśnień, poziomu i przepływu
Ein Ansprechpartner - spart Zeit und reduziert Kosten
Pressure instrumentation: Selection guide for pressure, differential pressure, level and flow measurement
Standardisation brings accuracy, familiarity and reliability to OEM
customer
Nowy Deltabar M jest kompaktowym przetwornikiem różnicy ciśnień,
przeznaczonym do pomiarów zużycia mediów na instalacjach technologi
cznych m.in. w przemyśle chemicznym, rafineryjno-gazowym, energetyce cieplnej i zawodowej.
Kompakter digitaler Differenzdruckmessumformer mit metallischer
Messmembran
PROFIBUS PA,
PROFIBUS System Version: Any
HART,
PDM Version: 6.0 SP5, 8.1 SP1, 9.1
PROFIBUS PA,
PDM Version: 6.0 SP4, 6.0 SP5, 8.1
FOUNDATION Fieldbus H1,
FOUNDATION fieldbus System Version: Any
FOUNDATION Fieldbus H1,
AMS Version: 12.5
FOUNDATION Fieldbus H1,
DeviceCare Version: 1.07.00
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00
PROFIBUS PA,
DeviceCare Version: 1.07.00
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00
HART,
DeviceCare Version: 1.07.00
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00
FOUNDATION Fieldbus H1,
Plant Resource Manager Version: R3.02
产品型号: PTP33B-, PMP71-, PMP55-, PMP51-, PMP23-, PMD75-, PMD55-, FMD78-, FMD77-, FMD72-, FMB70-, FMB52-, FMB51-, FMB50-
一致性声明编号: HE_01110_01.19
制造商规格: Food hygiene
产品型号: FMB50-, FMB51-, FMB52-, FMB53-, PMC51-, PMD55-, PMP51-, PMP55-
一致性声明编号: HE_00728_01.17
产品型号: PMD55-
一致性声明编号: HE_00578_01.17
制造商规格: RoHS
产品型号: PTP33B-, PMP71-, PMP55-, PMP51-, PMP23-, PMD75-, PMD55-, FMD78-, FMD77-, FMD72-, FMB70-, FMB52-, FMB51-, FMB50-
一致性声明编号: HE_01110_03.19
制造商规格: Food hygiene
产品型号: PTP33B-, PMP71-, PMP55-, PMP51-, PMP23-, PMD75-, PMD55-, FMD78-, FMD77-, FMD72-, FMB70-, FMB52-, FMB51-, FMB50-
一致性声明编号: HE_01110_02.19
制造商规格: Food hygiene
产品型号: PMD55-
产品型号: PMD55-
一致性声明编号: EC_00523_02.17
产品型号: PMD55-
一致性声明编号: EC_00443_03.16
产品型号: PMD55-
一致性声明编号: EC_00519_03.17
产品型号: PMD55-
一致性声明编号: EC_00207_03.16
产品型号: PMD55-
一致性声明编号: EC_00227_04.16
[Product root: PMC51B-, PMD55-, PMP51B-Declaration number: UK_00024_01.21
产品型号: PMD55-
地区/国家: China
认证机构: ACMA
证书号: EC11011A
产品型号: PTP33B-, PTP31B-, PTC31B-, PMP75-, PMP71B-, PMP71-, PMP55-, PMP51B-, PMP51-, PMP23-, PMP21-, PMP11-, PMD78B-, PMD75B-, PMD75-, PMD55B-, PMD55-, PMC71B-, PMC71-, PMC51B-, PMC51-, PMC21-, PMC11-, FMX21-, FMD78-, FMD77-, FMD72-, FMD71-, FMB70-, FMB53-, FMB52-, FMB51-, FMB50-
地区/国家: Russia (TR CU)
认证机构: EAC
证书号: EAEC N RU D-DE.DE02.B.11894/20
产品型号: PMD55-
地区/国家: China
认证机构: NEPSI
产品型号: PMD55-
地区/国家: China
认证机构: NEPSI
产品型号: PMD55-, PMP51-, PMP55-
地区/国家: International (IECEx), International
认证机构: DEKRA
保护: Ex d IIC T6
产品型号: PMD55-, PMP51-, PMP55-
地区/国家: Brazil
认证机构: INMETRO
保护: Ex d
产品型号: PMP75-, PMP72-, PMP71-, PMD75-, PMD70-, PMD55-, PMC71-, FMD78-, FMD77-, FMD76-
地区/国家: Russia (TR CU)
认证机构: EAC
保护: Ex d, Ex ia, Ex iaD 20, Ex ta
产品型号: PMD55-
地区/国家: Japan
认证机构: TIIS
保护: Ex ia IIC T6
产品型号: PMD55-, PMP55-, PMP51-
地区/国家:
认证机构:
保护: Ex d
产品型号: PMP55-, PMP51-, FMB51-, FMB52-, FMB53-, PMC51-, PMD55-, FMB50-
地区/国家: USA
认证机构: FM
类别: I,II,III/1/A,B,C,D,E,F,G/T6
保护: XP/IS, IS/NI/DIP
产品型号: PMC51-, PMD55-, PMP51-, PMP55-
保护: Ex d IIC T6...T4 Gb, Ex ia IIC T6...T3 Ga/Gb, Ex ia IIC T6...T3 Gb, Ex ia IIIC Txxx°C Da/Db, Ex ic IIC T6...T3 Gc, Ex ta IIIC Txxx°C Da, Ex tb IIIC Txxx°C Db
产品型号: FMB50-, FMB52-, FMB51-, FMB53-, PMP55-, PMP51-, PMD55-, PMC51-
地区/国家: China
认证机构: NEPSI
产品型号: PMD55-, PMP51-, PMP55-
地区/国家: Brazil
认证机构: INMETRO
保护: Ex d IIC T4 Gb, Ex d IIC T6 Gb
产品型号: PMP55-, PMP51-, PMC51-, PMD55-, FMB53-, FMB52-, FMB51-, FMB50-
地区/国家: Europe (ATEX)
认证机构: DEKRA
类别: II 1/2 G, II 1/2 D, II 2 G
保护: Ex ta/tb IIIC Txxx°C Da/Db, Ex ia IIC T6 Gb, Ex ia IIC T6 Ga/Gb
产品型号: PMD55-
地区/国家: China
认证机构: NEPSI
产品型号: FMB50-, PMP51-, PMP55-, FMB52-, FMB51-, FMB53-, PMC51-, PMD55-
地区/国家:
认证机构:
保护: Ex ia, Ex ic, Ex ta
产品型号: PMP55-, PMP51-, PMD55-, PMC51-, FMB53-, FMB52-, FMB51-, FMB50-
地区/国家: International (IECEx)
认证机构: DEKRA
保护: Ex ta/tb IIIC Txxx°C Da/Db, Ex ic IIC T6 Gc, Ex ia IIC T6 Gb, Ex ia IIC T6 Ga/Gb
产品型号: FMB50-, FMB51-, FMB52-, FMB53-, PMC51-, PMD55-, PMP51-, PMP55-
地区/国家: India
认证机构: CC(O)E
保护: Ex ia
产品型号: PMD55-, PMP51-, PMP55-
地区/国家: Europe (ATEX)
认证机构: DEKRA
类别: II 2 G
保护: Ex d IIC T6 Gb
产品型号: PMD55-, PMP51-, PMP55-
地区/国家: USA
认证机构: FM
类别: I,II,III/1/A,B,C,D,E,F,G/
保护: DIP, XP
产品型号: PMD55-
地区/国家: India
认证机构: CC(O)E
保护: Ex d
产品型号: FMB50-, PMP55-, PMP51-, PMC51-, PMD55-, FMB51-, FMB52-, FMB53-
地区/国家: Brazil
认证机构: INMETRO
保护: Ex ia IIC T6...T3 Ga/Gb, Ex ia IIC T6...T4 Ga/Gb, Ex ia IIC T6...T4 Gb, Ex ia IIIC Txxx°C Da/Db, Ex ic IIC T6...T3 Gc, Ex ic IIC T6...T4 Gc
产品型号: PMP51-, PMP55-, PMD55-
地区/国家: Europe (ATEX)
认证机构: DEKRA
类别: II 2 G, II 1/2 G
保护: Ex d IIC T6 Gb, Ex ia IIC T6 Ga/Gb
产品型号: FMB50-, PMP55-, PMP51-, PMD55-, PMC51-, FMB53-, FMB52-, FMB51-
地区/国家: Canada, USA
认证机构: CSA
类别: I,II,III/1/A,B,C,D,E,F,G
保护: XP, NI, IS, DIP
产品型号: PMP71B-, PMP71-, PMP51B-, PMP51-, PMD75-, PMD55B-, PMD55-, PMC71B-, PMC71-, PMC51B-, PMC51-, FMX21-, FMX167-, FMD72-, FMD71-, FMB70-, FMB53-, FMB52-, FMB51-, FMB50-
地区/国家: USA
认证机构: NSF
产品型号: PMD55-
地区/国家: International
认证机构: PI, PROFIBUS International
软件版本号: PROFILE 3.02
产品型号: PMD55-
地区/国家: International
认证机构: Fieldbus Foundation
软件版本号: DEVICE REV. 01, DD-ITK 5.20
产品型号: PMC71B-, PMD55-, PMD75-, PMD75B-, PMD78B-, PMP11-, PMP21-, PMP23-, PMP51-, PMP51B-, PMP55-, PMP71-, PMP71B-, PMP75-, PTC31B-, PTP31B-, PTP33B-, FMB50-, FMB53-, FMB70-, FMD71-, FMD72-, FMD77-, FMD78-, FMG60-, FMX21-, FTG20-, NMS80-, NMS83-, PMC11-, PMC21-, PMC51-, PMC51B-, PMC71-
认证机构: TÜV
产品型号: PTP31B-, PMP75-, PMP71-, PMP55-, PMP51-, PMP21-, PMP11-, PMD78B-, PMD75B-, PMD75-, PMD55B-, PMD55-, NMS81-, FMP54-, FMD78-, FMD77-
认证机构: TÜV
产品型号: PMD55-
地区/国家: Canada (CRN)
认证机构: CRN
产品型号: PMP71B-, PMP71-, PMP51B-, PMP51-, PMD78B-, PMD75B-, PMD75-, PMD55B-, PMD55-, PMC71B-, PMC71-, PMC51B-, PMC51-, FMD78-, FMD77-, DA63M-
地区/国家: Canada (CRN)
认证机构: CRN
产品型号: FMD71-, FMD72-, FMD77-, FMD78-, PMD55-, PMD75-
地区/国家: Belarus
认证机构: BELGIM
证书号: 13537
产品型号: FMD77-, FMD78-, PMD55-
地区/国家:
认证机构: MSST
证书号: 2214
产品型号: FMD77-, FMD78-, PMD55-, PMD75-
地区/国家:
认证机构:
证书号: 3151
产品型号: FMD77-, FMD78-, PMD55-, PMD75-
地区/国家: Russia
认证机构: Rosstandart
证书号: DE.C.30.004.A NO 71578
产品型号: PMD55-, PMD55B-, PMD75-, PMD75B-, PMD78B-
地区/国家: Kazakhstan
认证机构: KazInMetr
证书号: 882
产品型号: FMD71-, FMD72-, FMD77-, FMD78-, PMD55-, PMD75-
地区/国家: Belarus
认证机构: BEL
证书号: 9770
产品型号: FMD77-, FMD78-, PMD55-, PMD75-
地区/国家: Uzbekistan
认证机构: UZS
证书号: 02.6585
产品型号: FMB50-, FMB51-, FMB52-, FMB53-, PMC51-, PMD55-, PMP51-, PMP55-
地区/国家: International
认证机构: TÜV
%20-%20CS01637X.jpg "德国Marbach水库的实景照片")
