Proline Prowirl R 200
涡街流量计

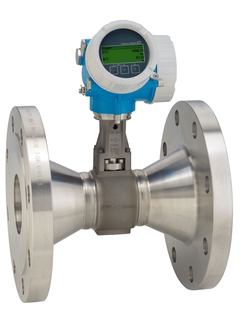

产品图片：涡街流量计 Prowirl R 200，缩径型流量计，小流量测量专家 ©Endress+Hauser

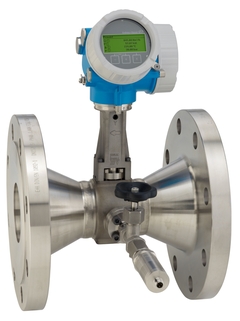

产品图片：Prowirl R 200 预装配有压力传感器，用于气体和液体测量 ©Endress+Hauser

Prowirl R 200 预装配有压力传感器，用于气体和液体测量（最大旋转角度为360 °）

拆箱和调试：Proline Prowirl 200涡街流量计，具备温度和压力测量功能

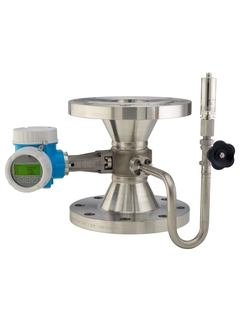

产品图片：Prowirl R 200 预装配有压力传感器，用于蒸汽测量 ©Endress+Hauser

Prowirl R 200 预装配有压力传感器，用于蒸汽测量（最大旋转角度为360 °）

涡街流量测量原理

HistoROM智能数据存储单元

视频中介绍的Prowirl 200是全球最坚固耐用的涡街流量计，能够在严苛工况下正常工作。

  • 产品图片：涡街流量计 Prowirl R 200，缩径型流量计，小流量测量专家
  • 产品图片：Prowirl R 200 预装配有压力传感器，用于气体和液体测量
  • 产品图片：Prowirl R 200 预装配有压力传感器，用于蒸汽测量

缩径型流量计仍具有最高测量精度

Prowirl R专为小流量而设计，是可靠的能量管理解决方案。此外，其标定选项PremiumCal可确保高测量精度，从而最大限度地提高工厂效率。Prowirl R 200是真正的两线制回路供电流量计，使用经济，且能够无缝集成至现有系统中。在危险区中具有最高操作安全性。Heartbeat Technology（心跳技术）始终确保过程安全。

Extended选型
  • F
  • L
  • E
  • X

  • 简易产品

  • 轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

  • 标准产品

  • 测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

  • 高端产品

  • 功能丰富，适用范围广

仪表技术性能

选型便捷程度

  • 定制产品

  • 专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

FLEX产品选型 仪表技术性能 选型便捷程度
  • F
  • L
  • E
  • X

Fundamental选型

完美胜任基本测量任务

仪表技术性能
选型便捷程度
  • F
  • L
  • E
  • X

Lean选型

轻松应对关键工艺的测量挑战

仪表技术性能
选型便捷程度
  • F
  • L
  • E
  • X

Extended选型

创新技术助力工艺流程优化

仪表技术性能
选型便捷程度
  • F
  • L
  • E
  • X

Xpert选型

满足严苛工况的特殊测量要求

仪表技术性能
选型便捷程度

特殊选型

  • 产品规格参数

    • 最大测量误差

      ?{general_selection_prod_comp_text_1673972837}

    • 测量范围

      ?{general_selection_prod_comp_text_1091856396}

    • 介质温度范围

      ?{general_selection_prod_comp_text_1817419545}

    • 最大过程压力

      ?{general_selection_prod_comp_text_1855759505}

    • 接液部件材质

      ?{general_selection_prod_comp_text_1472485095}

Loading alternative products

快速选择

从我们建议的选项中选择
售价
    -- selected coding
    -- selected label
    99.999,00
    <%label%>
    -- selected coding
    -- selected label
    99.999,00
    <%feature%>
  • Process Connection
      <%label%>
      99.999,00
      <%label%>
      99.999,00

  • <%message%>

7R2C
显示详细信息 隐藏详细信息
显示详细信息
返回进行快速选择
  • <%feature%>
    <%coding%>
    <%label%>
pc
价格核算中…
暂时无价格信息
from CHF 803.-
  • 可选附加功能
请使用 Configurator进行完整产品选型
或

个性化配置

从所有可用选项中继续选择

附加组件

  • 优势

    • 便捷的能源管理：内置蒸汽和气体的温度及压力测量

    • 节约成本和节省时间：出现管道缩径时无需改造现有管路

    • 即使介质的雷诺数低至Re 10 000，流量计的测量精度仍保住不变：涡街流量计本体具有高线性度

    • 高长期稳定性：电容式传感器无漂移，坚固耐用

    • 接线方便：仪表配备独立接线腔

    • 操作安全：配备带触摸键操作的背光显示屏，操作时无需打开仪表

    • 带自校验功能：采用Heartbeat Technology（心跳技术）

  • 应用领域

    • 测量原理特别适用于湿蒸汽/饱和蒸汽/过热蒸汽、气体和液体（以及低温介质）测量

    • 专用于低流量或小流量测量

    仪表特点

    • 内置一级或二级缩径

    • 最大公称口径（配管）为DN 250 (10")

    • 压力传感器安装灵活

    • 显示单元配备数据传输功能

    • 双腔室外壳坚固耐用

    • 工厂安全性：通过多项国际认证（SIL，防爆）

特征和规格

返回

Details

  • 测量原理

    涡街

  • 产品标题

    Flowmeter with best-in-class accuracy despite pipe reduction.
    Easy energy management – integrated temperature and pressure measurement for steam and gases.
    Dedicated to applications with very low flow or reduced flow.

  • 传感器特点

    节约成本和时间：出现管道缩径时无需改造现有管路。即使Re 10 000精度依旧不变：涡街流量计本体近乎线性。高长期稳定性：电容式传感器坚固耐用且无漂移。内置一级或二级缩径。最大公称口径（配管）为DN 250 (10")。

  • 变送器特点

    Cost and time savings – no pipework modifications needed for line size reduction. Same accuracy down to Re 10 000 – most linear Vortex meter body. Long-term stability – robust drift-free capacitive sensor.
    Integrated diameter reduction by 1 or 2 line sizes. Nominal diameter (mating pipe) up to DN 250 (10"). Flexible positioning of pressure cell.

  • 公称口径范围

    ?{general_selection_prod_comp_text_-47973317}

  • 接液部件材质

    ?{general_selection_prod_comp_text_1472485095}

  • 测量变量

    ?{general_selection_prod_comp_text_-564691511}

  • 最大测量误差

    ?{general_selection_prod_comp_text_1673972837}

  • 测量范围

    ?{general_selection_prod_comp_text_1091856396}

  • 最大过程压力

    ?{general_selection_prod_comp_text_1855759505}

  • 介质温度范围

    ?{general_selection_prod_comp_text_1817419545}

  • 环境温度范围

    ?{general_selection_prod_comp_text_603041759}

  • 传感器外壳材质

    ?{general_selection_prod_comp_text_1406911000}

  • 变送器外壳材质

    ?{general_selection_prod_comp_text_-428189338}

  • 防护等级

    ?{general_selection_prod_comp_text_-48423313}

  • 显示/操作

    ?{general_selection_prod_comp_text_1126811809}

  • 输出

    ?{general_selection_prod_comp_text_1463234848}

  • 输入

    ?{general_selection_prod_comp_text_-1744708749}

  • 数字通信

    ?{general_selection_prod_comp_text_1468684911}

  • 电源

    ?{general_selection_prod_comp_text_710556779}

  • 防爆认证

    ?{general_selection_prod_comp_text_222209992}

  • 产品安全性

    ?{general_selection_prod_comp_text_-1588406306}

  • 功能安全性

    ?{general_selection_prod_comp_text_-1782301247}

  • 计量认证和证书

    ?{general_selection_prod_comp_text_1549073687}

  • 船级认证和证书

    ABS, LR, BV, DNV GL

  • 压力认证和证书

    ?{general_selection_prod_comp_text_-250060250}

  • 材料证书

    ?{general_selection_prod_comp_text_100819049}

  • 测量原理

    涡街

  • 产品标题

    Flowmeter with best-in-class accuracy despite pipe reduction.
    Easy energy management – integrated temperature and pressure measurement for steam and gases.
    Dedicated to applications with very low flow or reduced flow.

  • 传感器特点

    节约成本和时间：出现管道缩径时无需改造现有管路。即使Re 10 000精度依旧不变：涡街流量计本体近乎线性。高长期稳定性：电容式传感器坚固耐用且无漂移。内置一级或二级缩径。最大公称口径（配管）为DN 250 (10")。

  • 变送器特点

    Cost and time savings – no pipework modifications needed for line size reduction. Same accuracy down to Re 10 000 – most linear Vortex meter body. Long-term stability – robust drift-free capacitive sensor.
    Integrated diameter reduction by 1 or 2 line sizes. Nominal diameter (mating pipe) up to DN 250 (10"). Flexible positioning of pressure cell.

  • 公称口径范围

    ?{general_selection_prod_comp_text_-47973317}

  • 接液部件材质

    ?{general_selection_prod_comp_text_1472485095}

  • 测量变量

    ?{general_selection_prod_comp_text_-564691511}

  • 最大测量误差

    ?{general_selection_prod_comp_text_1673972837}

  • 测量范围

    ?{general_selection_prod_comp_text_1091856396}

  • 最大过程压力

    ?{general_selection_prod_comp_text_1855759505}

  • 介质温度范围

    ?{general_selection_prod_comp_text_1817419545}

  • 环境温度范围

    ?{general_selection_prod_comp_text_603041759}

  • 传感器外壳材质

    ?{general_selection_prod_comp_text_1406911000}

  • 变送器外壳材质

    ?{general_selection_prod_comp_text_-428189338}

  • 防护等级

    ?{general_selection_prod_comp_text_-48423313}

  • 显示/操作

    ?{general_selection_prod_comp_text_1126811809}

  • 输出

    ?{general_selection_prod_comp_text_1463234848}

  • 输入

    ?{general_selection_prod_comp_text_-1744708749}

  • 数字通信

    ?{general_selection_prod_comp_text_1468684911}

  • 电源

    ?{general_selection_prod_comp_text_710556779}

  • 防爆认证

    ?{general_selection_prod_comp_text_222209992}

  • 产品安全性

    ?{general_selection_prod_comp_text_-1588406306}

  • 功能安全性

    ?{general_selection_prod_comp_text_-1782301247}

  • 计量认证和证书

    ?{general_selection_prod_comp_text_1549073687}

  • 船级认证和证书

    ABS, LR, BV, DNV GL

  • 压力认证和证书

    ?{general_selection_prod_comp_text_-250060250}

  • 材料证书

    ?{general_selection_prod_comp_text_100819049}

  • 测量原理

    涡街

  • 产品标题

    Flowmeter with best-in-class accuracy despite pipe reduction.
    Easy energy management – integrated temperature and pressure measurement for steam and gases.
    Dedicated to applications with very low flow or reduced flow.

  • 传感器特点

    节约成本和时间：出现管道缩径时无需改造现有管路。即使Re 10 000精度依旧不变：涡街流量计本体近乎线性。高长期稳定性：电容式传感器坚固耐用且无漂移。内置一级或二级缩径。最大公称口径（配管）为DN 250 (10")。

  • 变送器特点

    Cost and time savings – no pipework modifications needed for line size reduction. Same accuracy down to Re 10 000 – most linear Vortex meter body. Long-term stability – robust drift-free capacitive sensor.
    Integrated diameter reduction by 1 or 2 line sizes. Nominal diameter (mating pipe) up to DN 250 (10"). Flexible positioning of pressure cell.

  • 公称口径范围

    DN 25...250 (1...10")

  • 接液部件材质

    测量管：1.4408 (CF3M)
    DSC传感器：1.4435 (316/316L)
    连接部件：1.4404 (F316/F316L)

  • 测量变量

    体积流量、质量流量、校正体积流量、能量流、热流量差值、温度

  • 最大测量误差

    体积流量（液体）：±0.75 %
    体积流量（蒸汽、气体）：±1.00 %
    质量流量（液体）：±0.85%
    质量流量（蒸汽、气体）：±1.7 %

  • 测量范围

    液体：0.26...545 m³/h (0.15...321 ft³/min)
    取决于介质：水，1 bar (14.5 psi)绝压，20 °C (68° F)
    蒸汽、气体：3.6...7262 m³/h (2.12...4274 ft³/min)
    取决于介质：蒸汽，180 °C (356 °F)，10 bar (145 psi)绝压；空气，25 °C (77 °F)，4.4 bar (63.8 psi)绝压

  • 最大过程压力

    PN 40、Cl. 300、20K

  • 介质温度范围

    标准型：–40...+260 °C (–40...+500 °F)
    高温/低温型（可选）：–200...+400 °C (–328...+752 °F)
    高温/低温型（特殊选型）：–200...+450 °C (–328...+842 °F)

  • 环境温度范围

    一体式（标准）：–40...+80 °C (–40...+176 °F)
    一体式（可选）：–50...+80 °C (–58...+176 °F)
    分体式（标准）：–40...+85 °C (–40...+185 °F)
    分体式（可选）：–50...+85 °C (–58...+185 °F)

  • 传感器外壳材质

    传感器接线盒：铝合金AlSi10Mg涂层；1.4408 (CF3M)

  • 变送器外壳材质

    铝合金AlSi10Mg涂层：1.4404 (316L)

  • 防护等级

    一体式仪表：IP66/67, type 4X
    分体式传感器：IP66/67, type 4X
    分体式变送器：IP66/67, type 4X

  • 显示/操作

    四行背光显示，触摸键操作（外部操作）
    通过现场显示屏和调试软件设置
    提供分离型显示单元

  • 输出

    4...20 mA HART（无源）
    4...20 mA（无源）
    脉冲/频率/开关量输出（无源）

  • 输入

    4...20 mA (无源信号)

  • 数字通信

    HART、PROFIBUS PA、FOUNDATION Fieldbus

  • 电源

    12...35 VDC（4...20 mA HART，带/不带脉冲/频率/开关量输出）
    12...30 VDC（4...20 mA HART，4...20 mA）
    12...35 VDC（4...20 mA HART，脉冲/频率/开关量输出，4...20 mA输入）
    9...32 VDC（PROFIBUS PA，脉冲/频率/开关量输出）

  • 防爆认证

    ATEX、IECEx、cCSAus、TIIS

  • 产品安全性

    CE认证、C-Tick认证

  • 功能安全性

    功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用

  • 计量认证和证书

    在认证标定装置上标定（符合ISO/IEC 17025标准）

  • 船级认证和证书

    ABS、LR、BV

  • 压力认证和证书

    PED、CRN、AD 2000

  • 材料证书

    3.1材料证书
    NACE MR0175/MR0103、PMI（特殊选型）、焊接测试符合ISO 15614‐1标准，类同ASME IX（特殊选型）
