产品规格参数
-
最大测量误差
体积流量(液体):±0.75 %
体积流量(蒸气、气体):±1.00 %
质量流量(饱和蒸气):±1.7%(温度补偿);±1.5%(温度/压力补偿)
质量流量(过热蒸气、气体):±1.5(温度/压力补偿);±1.7%(温度补偿 + 外部压力补偿)
质量流量(液体):±0.85% -
测量范围
液体:0.06...1700 m³/h (0.035...1000 ft³/min)
取决于介质:水,1 bar (14.5 psi)绝压,20 °C (68° F)
蒸气、气体:0.3...22000 m³/h (0.18...13000 ft³/min)
取决于介质:蒸气,180 °C (356 °F),10 bar (145 psi)绝压;空气,25 °C (77 °F),4.4 bar (63.8 psi)绝压 -
介质温度范围
标准型:–40...+260 °C (–40...+500 °F)
高温型/低温型:–200...+400 °C (–328...+752 °F) -
最大过程压力
PN 250,Cl. 1500,40K
-
接液部件材质
测量管:1.4408 (CF3M)
DSC传感器:UNS N07718,类同Alloy 718 (2.4668L)合金
连接部件:1.4404/F316/F316L
应用领域

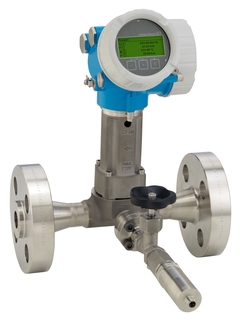

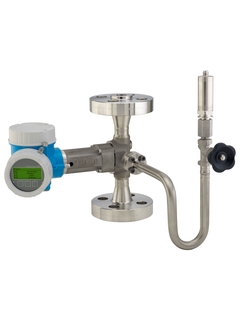

Prowirl O是在高压严苛工况下可靠进行气体和蒸汽过程控制的理想选择。仪表安装在主工艺段和辅助工艺段中均具有最高安全性。Prowirl O 200是真正的两线制回路供电流量计,使用经济,且能够无缝集成至现有系统中。在危险区中具有最高操作安全性。Heartbeat Technology(心跳技术)始终确保过程安全。
测量原理特别适用于湿蒸汽/饱和蒸汽/过热蒸汽、气体和液体(以及低温介质)测量
高压应用场合的测量专家
仪表特点
在压力等级不超过PN 250(Cl. 1500)的场合中测量饱和蒸汽的质量流量
完全符合NACE(MR0175/MR0103)标准
压力传感器安装灵活
显示单元配备数据传输功能
双腔室外壳坚固耐用
工厂安全性:通过多项国际认证(SIL,防爆)
优势
更优过程控制:内置蒸汽和气体的温度和压力测量
提升流量测量的机械完整性:特殊传感器设计
即使介质雷诺数低至Re 10 000,测量精度仍保持不变:涡街流量计本体具有高线性度
高长期稳定性:电容式传感器无漂移,坚固耐用
接线方便:仪表配备独立接线腔
操作安全:配备带触摸键操作的背光显示屏,操作时无需打开仪表
带自校验功能:采用Heartbeat Technology(心跳技术)
演示视频
-
拆箱和调试:Proline Prowirl 200涡街流量计,具备温度和压力测量功能
-
涡街流量测量原理
-
HistoROM智能数据存储单元
-
视频中介绍的Prowirl 200是全球最坚固耐用的涡街流量计,能够在严苛工况下正常工作。

FLEX产品选型 | 仪表技术性能 | 选型便捷程度 |
---|---|---|
Fundamental选型 完美胜任基本测量任务 |
仪表技术性能
|
选型便捷程度
|
Lean选型 轻松应对关键工艺的测量挑战 |
仪表技术性能
|
选型便捷程度
|
Extended选型 创新技术助力工艺流程优化 |
仪表技术性能
|
选型便捷程度
|
Xpert选型 满足严苛工况的特殊测量要求 |
仪表技术性能
|
选型便捷程度
特殊选型 |
老产品
-
测量原理
涡街
-
产品标题
Flowmeter optimized for requirements of high-pressure mating pipes.
Better process control – integrated temperature and pressure measurement for steam and gases.
The specialist for applications with high process pressure. -
传感器特点
Increased mechanical integrity for flow measurement – special sensor design. Same accuracy down to Re 10 000 – most linear Vortex meter body. Long-term stability – robust drift-free capacitive sensor.
Saturated steam mass flow up to PN 250 (Class 1500). Full compliance with NACE (MR0175/MR0103). Flexible positioning of pressure cell. -
变送器特点
Convenient device wiring – separate connection compartment. Safe operation – no need to open the device due to display with touch control, background lighting. Integrated verification – Heartbeat Technology.
Display module with data transfer function. Robust dual-compartment housing. Plant safety: worldwide approvals (SIL, Haz. area). -
公称口径范围
DN 15...300 (½...12")
-
接液部件材质
测量管:1.4408 (CF3M)
DSC传感器:UNS N07718,类同Alloy 718 (2.4668L)合金
连接部件:1.4404/F316/F316L -
测量变量
体积流量、质量流量、校正体积流量、能量流、热流量差值、温度
-
最大测量误差
体积流量(液体):±0.75 %
体积流量(蒸气、气体):±1.00 %
质量流量(饱和蒸气):±1.7%(温度补偿);±1.5%(温度/压力补偿)
质量流量(过热蒸气、气体):±1.5(温度/压力补偿);±1.7%(温度补偿 + 外部压力补偿)
质量流量(液体):±0.85% -
测量范围
液体:0.06...1700 m³/h (0.035...1000 ft³/min)
取决于介质:水,1 bar (14.5 psi)绝压,20 °C (68° F)
蒸气、气体:0.3...22000 m³/h (0.18...13000 ft³/min)
取决于介质:蒸气,180 °C (356 °F),10 bar (145 psi)绝压;空气,25 °C (77 °F),4.4 bar (63.8 psi)绝压 -
最大过程压力
PN 250,Cl. 1500,40K
-
介质温度范围
标准型:–40...+260 °C (–40...+500 °F)
高温型/低温型:–200...+400 °C (–328...+752 °F) -
环境温度范围
一体式(标准):–40...+80 °C (–40...+176 °F)
一体式(可选):–50...+80 °C (–58...+176 °F)
分体式(标准):–40...+85 °C (–40...+185 °F)
分体式(可选):–50...+85 °C (–58...+185 °F) -
传感器外壳材质
传感器接线盒:铝合金AlSi10Mg涂层;1.4408 (CF3M)
-
变送器外壳材质
铝合金AlSi10Mg涂层:1.4404 (316L)
-
防护等级
一体式仪表:IP66/67, type 4X
分体式传感器:IP66/67, type 4X
分体式变送器:IP66/67, type 4X -
显示/操作
四行背光显示,触摸键操作(外部操作)
通过现场显示屏和调试软件设置
提供分离型显示单元 -
输出
4...20 mA HART(无源)
4...20 mA(无源)
脉冲/频率/开关量输出(无源) -
输入
4...20 mA (无源信号)
-
数字通信
HART、PROFIBUS PA、FOUNDATION Fieldbus
-
电源
12...35 VDC(4...20 mA HART,带/不带脉冲/频率/开关量输出)
12...30 VDC(4...20 mA HART,4...20 mA)
12...35 VDC(4...20 mA HART,脉冲/频率/开关量输出,4...20 mA输入)
9...32 VDC(PROFIBUS PA,脉冲/频率/开关量输出) -
防爆认证
ATEX、IECEx、cCSAus
-
产品安全性
CE认证、C-Tick认证、EAC认证
-
功能安全性
功能安全遵循IEC 61508标准,允许在IEC 61511标准规定的安全应用中使用
-
计量认证和证书
在认证标定装置上执行标定(符合ISO/IEC 17025标准)
Heartbeat Technology(心跳技术)符合ISO 9001:2008标准章节7.6 a的溯源校验要求(TÜV认证) -
船级认证和证书
ABS、LR、BV
-
压力认证和证书
PED、CRN、AD 2000
-
材料证书
3.1材料证书
NACE MR0175/MR0103、PMI(特殊选型);仅适用Cl. 900/1500:焊接测试符合ISO 15614‐1标准,类同ASME IX(特殊选型)
-
测量原理
涡街
-
产品标题
Flowmeter optimized for requirements of high-pressure mating pipes.
Better process control – integrated temperature and pressure measurement for steam and gases.
The specialist for applications with high process pressure. -
传感器特点
Increased mechanical integrity for flow measurement – special sensor design. Same accuracy down to Re 10 000 – most linear Vortex meter body. Long-term stability – robust drift-free capacitive sensor.
Saturated steam mass flow up to PN 250 (Class 1500). Full compliance with NACE (MR0175/MR0103). Flexible positioning of pressure cell. -
变送器特点
Convenient device wiring – separate connection compartment. Safe operation – no need to open the device due to display with touch control, background lighting. Integrated verification – Heartbeat Technology.
Display module with data transfer function. Robust dual-compartment housing. Plant safety: worldwide approvals (SIL, Haz. area). -
公称口径范围
DN 15...150 (½...6")
-
接液部件材质
测量管:1.4408 (CF3M);1.4571,类同于316Ti;DSC传感器:UNS N07718,类同于Alloy 718 2.4668合金;5级钛,类同于3.7165
连接部件:1.4408 (CF3M);1.4571,类同于316Ti;F316/F316L,类同于1.4404 -
测量变量
体积流量、质量流量、校正体积流量、能量流、热流量差值、温度
-
最大测量误差
体积流量(液体):±0.75 %
体积流量(蒸汽、气体):±1.00 %
质量流量(液体):±0.85%
质量流量(蒸汽、气体):±1.7 % -
测量范围
液体:0.16...545 m³/h (0.09...321 ft³/min)
取决于介质:水,1 bar (14.5 psi)绝压,20 °C (68° F)
蒸汽、气体:2...7262 m³/h (1.18...4274 ft³/min)
取决于介质:蒸汽,180 °C (356 °F),10 bar (145 psi)绝压;空气,25 °C (77 °F),4.4 bar (63.8 psi)绝压 -
最大过程压力
PN 250、Class 1500、40K
-
介质温度范围
PN 63...160、Class 600:–200...+400 °C (–328...+752 °F)
PN 250、Class 900...1500:–50...+400 °C (–58...+752 °F) -
环境温度范围
一体式(标准):–40...+80 °C (–40...+176 °F)
一体式(可选):–50...+80 °C (–58...+176 °F)
分体式(标准):–40...+85 °C (–40...+185 °F)
分体式(可选):–50...+85 °C (–58...+185 °F) -
传感器外壳材质
传感器接线盒:铝合金AlSi10Mg涂层;1.4408 (CF3M)
-
变送器外壳材质
铝合金AlSi10Mg涂层:1.4404 (316L)
-
防护等级
一体式仪表:IP66/67, type 4X
分体式传感器:IP66/67, type 4X
分体式变送器:IP66/67, type 4X -
显示/操作
四行背光显示,触摸键操作(外部操作)
通过现场显示屏和调试软件设置
提供分离型显示单元 -
输出
4...20 mA HART(无源)
4...20 mA(无源)
脉冲/频率/开关量输出(无源) -
输入
4...20 mA(无源)
-
数字通信
HART、PROFIBUS PA、FOUNDATION Fieldbus
-
电源
12...35 VDC(4...20 mA HART,带/不带脉冲/频率/开关量输出)
12...30 VDC(4...20 mA HART,4...20 mA)
12...35 VDC(4...20 mA HART,脉冲/频率/开关量输出,4...20 mA输入)
9...32 VDC(PROFIBUS PA,脉冲/频率/开关量输出) -
防爆认证
ATEX、IECEx、cCSAus、TIIS
-
产品安全性
CE, C-TICK, EAC
-
功能安全性
功能安全遵循IEC 61508标准,允许在IEC 61511标准规定的安全应用中使用
-
计量认证和证书
在认证标定装置上执行标定(符合ISO/IEC 17025标准)
Heartbeat Technology(心跳技术)符合ISO 9001:2008标准章节7.6 a的溯源校验要求(TÜV认证) -
船级认证和证书
ABS, LR, BV, DNV GL
-
压力认证和证书
PED、CRN、AD 2000
-
材料证书
3.1 material
NACE MR0175/MR0103, PMI (on request); only Class 900/1500: welding test acc. to ISO 15614‐1, similar to ASME IX (on request)
-
测量原理
涡街
-
产品标题
Flowmeter optimized for requirements of high-pressure mating pipes.
Better process control – integrated temperature and pressure measurement for steam and gases.
The specialist for applications with high process pressure. -
传感器特点
Increased mechanical integrity for flow measurement – special sensor design. Same accuracy down to Re 10 000 – most linear Vortex meter body. Long-term stability – robust drift-free capacitive sensor.
Saturated steam mass flow up to PN 250 (Class 1500). Full compliance with NACE (MR0175/MR0103). Flexible positioning of pressure cell. -
变送器特点
Convenient device wiring – separate connection compartment. Safe operation – no need to open the device due to display with touch control, background lighting. Integrated verification – Heartbeat Technology.
Display module with data transfer function. Robust dual-compartment housing. Plant safety: worldwide approvals (SIL, Haz. area). -
公称口径范围
DN 15...150 (½...6")
-
接液部件材质
测量管:1.4408 (CF3M);1.4571,类同于316Ti;DSC传感器:UNS N07718,类同于Alloy 718 2.4668合金;5级钛,类同于3.7165
连接部件:1.4408 (CF3M);1.4571,类同于316Ti;F316/F316L,类同于1.4404 -
测量变量
体积流量、质量流量、校正体积流量、能量流、热流量差值、温度
-
最大测量误差
体积流量(液体):±0.75 %
体积流量(蒸汽、气体):±1.00 %
质量流量(液体):±0.85%
质量流量(蒸汽、气体):±1.7 % -
测量范围
液体:0.16...545 m³/h (0.09...321 ft³/min)
取决于介质:水,1 bar (14.5 psi)绝压,20 °C (68° F)
蒸汽、气体:2...7262 m³/h (1.18...4274 ft³/min)
取决于介质:蒸汽,180 °C (356 °F),10 bar (145 psi)绝压;空气,25 °C (77 °F),4.4 bar (63.8 psi)绝压 -
最大过程压力
PN 250、Class 1500、40K
-
介质温度范围
PN 63...160、Class 600:–200...+400 °C (–328...+752 °F)
PN 250、Class 900...1500:–50...+400 °C (–58...+752 °F) -
环境温度范围
一体式(标准):–40...+80 °C (–40...+176 °F)
一体式(可选):–50...+80 °C (–58...+176 °F)
分体式(标准):–40...+85 °C (–40...+185 °F)
分体式(可选):–50...+85 °C (–58...+185 °F) -
传感器外壳材质
传感器接线盒:铝合金AlSi10Mg涂层;1.4408 (CF3M)
-
变送器外壳材质
铝合金AlSi10Mg涂层:1.4404 (316L)
-
防护等级
一体式仪表:IP66/67, type 4X
分体式传感器:IP66/67, type 4X
分体式变送器:IP66/67, type 4X -
显示/操作
四行背光显示,触摸键操作(外部操作)
通过现场显示屏和调试软件设置
提供分离型显示单元 -
输出
4...20 mA HART(无源)
4...20 mA(无源)
脉冲/频率/开关量输出(无源) -
输入
4...20 mA(无源)
-
数字通信
HART、PROFIBUS PA、FOUNDATION Fieldbus
-
电源
12...35 VDC(4...20 mA HART,带/不带脉冲/频率/开关量输出)
12...30 VDC(4...20 mA HART,4...20 mA)
12...35 VDC(4...20 mA HART,脉冲/频率/开关量输出,4...20 mA输入)
9...32 VDC(PROFIBUS PA,脉冲/频率/开关量输出) -
防爆认证
ATEX、IECEx、cCSAus、TIIS
-
产品安全性
CE, C-TICK, EAC
-
功能安全性
功能安全遵循IEC 61508标准,允许在IEC 61511标准规定的安全应用中使用
-
计量认证和证书
在认证标定装置上执行标定(符合ISO/IEC 17025标准)
Heartbeat Technology(心跳技术)符合ISO 9001:2008标准章节7.6 a的溯源校验要求(TÜV认证) -
船级认证和证书
ABS, LR, BV, DNV GL
-
压力认证和证书
PED、CRN、AD 2000
-
材料证书
3.1 material
NACE MR0175/MR0103, PMI (on request); only Class 900/1500: welding test acc. to ISO 15614‐1, similar to ASME IX (on request)
