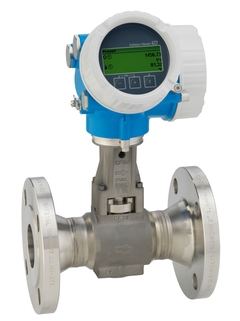

Proline Prowirl F 200 涡街流量计

涡街

Versatile flowmeter with detection of wet steam conditions and best-in-class accuracy.
Easy energy management – integrated temperature and pressure measurement for steam and gases.
Suitable for a wide range of applications; optimized for steam applications.

Space-saving engineering – inlet run compensation. Same accuracy down to Re 10 000 – most linear Vortex meter body. Long-term stability – robust drift-free capacitive sensor.

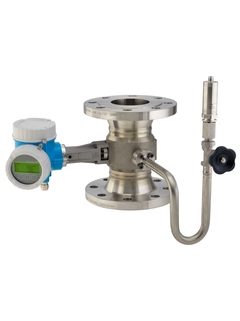

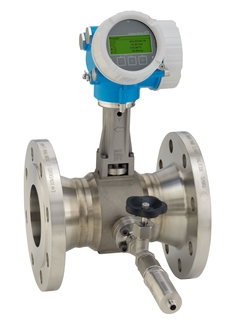

Wet steam capabilities for DN 25 to 300 (1 to 12"). Flexible positioning of pressure cell. Industrial siphon design for pressure measurement.

Space-saving engineering – inlet run compensation. Same accuracy down to Re 10 000 – most linear Vortex meter body. Long-term stability – robust drift-free capacitive sensor.
Wet steam capabilities for DN 25 to 300 (1 to 12"). Flexible positioning of pressure cell. Industrial siphon design for pressure measurement.

Convenient device wiring – separate connection compartment. Safe operation – no need to open the device due to display with touch control, background lighting. Integrated verification – Heartbeat Technology.
Display module with data transfer function. Robust dual-compartment housing. Plant safety: worldwide approvals (SIL, Haz. area).

Convenient device wiring – separate connection compartment. Safe operation – no need to open the device due to display with touch control, background lighting. Integrated verification – Heartbeat Technology.
Display module with data transfer function. Robust dual-compartment housing. Plant safety: worldwide approvals (SIL, Haz. area).

DN 15...300 (½...12")

测量管：1.4408 (C3FM)；CX2MW，类同Alloy C22 2.4602合金
DSC传感器：1.4435 (316/316L)；UNS N06022，类同Alloy C22 2.4602合金
连接：1.4404 (F316/F316L)，CX2MW，类同Alloy C22, 2.4602 1.4408 (CF3M)合金

体积流量、质量流量、校正体积流量、能量流、热流量差值、温度

体积流量（液体）：±0.75 %
体积流量（蒸汽、气体）：±1.00 %
质量流量（液体）：±0.85%
质量流量（蒸汽、气体）：±1.7 %

液体：0.16...2412 m³/h (0.09...1420 ft³/min)
取决于介质：水，1 bar (14.5 psi)绝压，20 °C (68° F)
蒸汽、气体：2...32 166 m³/h (1.18...18 932 ft³/min)
取决于介质：蒸汽，180 °C (356 °F)，10 bar (145 psi)绝压；空气，25 °C (77 °F)，4.4 bar (63.8 psi)绝压

PN 40、Cl. 300、20K

标准型：–40...+260 °C (–40...+500 °F)
高温/低温型（可选）：–200...+400 °C (–328...+752 °F)
高温/低温型（特殊选型）：–200...+450 °C (–328...+842 °F)

一体式（标准）：–40...+80 °C (–40...+176 °F)
一体式（可选）：–50...+80 °C (–58...+176 °F)
分体式（标准）：–40...+85 °C (–40...+185 °F)
分体式（可选）：–50...+85 °C (–58...+185 °F)

传感器接线盒：铝合金AlSi10Mg涂层；1.4408 (CF3M)

铝合金AlSi10Mg涂层：1.4404 (316L)

一体式仪表：IP66/67, type 4X
分体式传感器：IP66/67, type 4X
分体式变送器：IP66/67, type 4X

四行背光显示，触摸键操作（外部操作）
通过现场显示屏和调试软件设置
提供分离型显示单元

4...20 mA HART（无源）
4...20 mA（无源）
脉冲/频率/开关量输出（无源）

4...20 mA电流输入（无源）

HART、PROFIBUS PA、FOUNDATION Fieldbus

12...35 VDC（4...20 mA HART，带/不带脉冲/频率/开关量输出）
12...30 VDC（4...20 mA HART，4...20 mA）
12...35 VDC（4...20 mA HART，脉冲/频率/开关量输出，4...20 mA输入）
9...32 VDC（PROFIBUS PA，脉冲/频率/开关量输出）

ATEX、IECEx、cCSAus、TIIS

CE认证、C-Tick认证

功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用

在认证标定装置上执行标定（符合ISO/IEC 17025标准）
Heartbeat Technology（心跳技术）符合ISO 9001:2008标准章节7.6 a的溯源校验要求（TÜV认证）

ABS、LR、BV

PED、CRN、AD 2000

3.1材料证书
NACE MR0175/MR0103、PMI（特殊选型）、焊接测试符合ISO 15614‐1标准，类同ASME IX（特殊选型）
