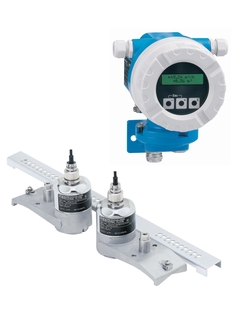

Proline Prosonic Flow 91W 超声波流量计
设备可通过自动频率扫描使测量性能达到最佳程度。配备具有出色成本效益的变送器。
Prosonic Flow W 捆绑式传感器专门针对水和污水的流量测量而设计。 与成本效益极佳且带有按键的 Prosonic Flow 91 变送器结合使用,将 Prosonic Flow 91W 打造成为水务行业流量监督的理想设备。
FLEX产品选型 | 仪表技术性能 | 选型便捷程度 |
---|---|---|
Fundamental选型 完美胜任基本测量任务 |
仪表技术性能
|
选型便捷程度
|
Lean选型 轻松应对关键工艺的测量挑战 |
仪表技术性能
|
选型便捷程度
|
Extended选型 创新技术助力工艺流程优化 |
仪表技术性能
|
选型便捷程度
|
Xpert选型 满足严苛工况的特殊测量要求 |
仪表技术性能
|
选型便捷程度
特殊选型 |
-
产品规格参数
-
最大测量误差
体积流量:
±3% o.r.,适用口径DN15
±2% o.r.,适用口径DN25...200
±2% o.r.,口径大于DN200 -
测量范围
0.3...10 m/s (1...33 ft/s)
-
介质温度范围
-20...+80 °C (-4...+176 °F)
可选:0...+130 °C (32...+265 °F) -
最大过程压力
不适用
-
接液部件材质
捆绑式系统:
传感器座 1.4308/CF-8
传感器外壳1.4301/304
捆绑带1.4301/304
-
快速选择
个性化配置
-
优势
投资成本低 - 管径越大(最大可达 DN 4000)投资的成本效益越好
信号长期稳定 - 使用耦合垫从外部永久安装,无须维护
过程透明度高 – 具备诊断功能
经济型变送器 - 使用方便
调试快速可靠 - 可通过快速设置菜单完成安装
自动收集数据供维护使用
-
应用领域
在测量原理的选择时不需要考虑测量工况,包括压力、密度、温度和粘度等
针对生产过程用水、盐水、去矿物质水、饮用水和污水进行捆绑式测量。
设备特点:
介质温度: –20 to +80 °C (-4 to +176 °F)
防护等级IP68(6P型外壳),适合水下管道
根据IEC68-2-6标准,抗冲击和振动
铝质外壳用于变送器现场安装
显示屏可显示两行文字,带按键
HART
文档/手册/软件
-
技术资料
Proline Prosonic Flow 91W
超声波流量测量系统
用于饮用水和过程水标准应用场合中的流量测量技术信息(TI) -
Prosonic Flow
90U, 90W, 91W, 93C, 93U, 93W
Technical
Information (SI units)
Ultrasonic Flow Measuring System
Volume Flow Measurement for Standard Applications with Water, Wastewater
and Process Water技术信息(TI) -
Prosonic Flow 91
Operating Instructions
Ultrasonic Flow Measuring System
Flow rate measuring for
standard applications with
drinking water, wastewater and
process water
(incl. Description of Device Functions)操作手册(BA) -
Proline Prosonic Flow 90, 91, 93
Sonderdokumentation / Special
Documentation
Montageanleitung für die Verbindung Sensoren / Messumformer bei
Verwendung von flexiblen Kabelschutzrohren
Mounting instruc
tions for the sensor / transmitter connection using flxible conduitShort Instruction (KA)11/06德语 , 英语 -
Proline Prosonic Flow 91W
简明操作指南
超声波流量测量系统
Short Instruction (KA)02/12英语 -
Replacing T-DAT
Installation Instructions
Promag 23, 53, 55, Promass 83, 84, 8WF, 8ME, Cubemass DCI 8CN, CNGmass
DCI 8DF, Prosonic Flow 91, 93, t-mass 65安装指南(EA) -
Safety Instructions for Spare Parts
Installation Instructions
Flowmeter
安装指南(EA) -
Replacing transmitter parts
Installation Instructions
Promag 10, Prosonic Flow 91 W
安装指南(EA) -
Permanent Coupling Pads
Installation Instructions
Prosonic Flow 91W, 93W, P
安装指南(EA) -
Replacing cover and O-ring
Installation Instructions
romag 10, 23, 50, 51, 53, 55, 400, 800, Promass 40, 80, 83, 84, 8ME,
CNGmass 8FF, LPGmass 8FE, Cubemass 8CM, Prosonic Flow 90, 91,9
2, 93, t-mass 65, Prowirl 72, 73安装指南(EA) -
Change of Directives
Special Documentation
Change of Directives
特殊资料(SD) -
Proline Prosonic Flow 91
Manufacturer information regarding
software updates (NE 53)
New software version:
Prosonic Flow 91 HART: 1.01.00生产商信息(MI) -
Proline Prosonic Flow 91
Manufacturer information regarding
software updates (NE 53)
New software version:
Prosonic Flow 91 HART: 1.00.03生产商信息(MI) -
Proline Prosonic Flow 91
Manufacturer information regarding
software updates (NE 53)
New software version:
Prosonic Flow 91 HART: 1.00.02生产商信息(MI) -
Proline Prosonic Flow 91
Manufacturer information regarding
software updates (NE 53)
New software version:
Prosonic Flow 91 HART: 1.02.00生产商信息(MI) -
Pomiary przepływu zapewniają integralność instalacji
rurociągowej_APA_05_2011
W artykule przedstawiono zastosowanie w procesach przemysłowych
nowoczesnej i nieinwazyjnej ultradźwiękowej technologii pomiaru
przepływu, która oparta jest na pomiarach czasu przejścia fali
ultradźwiękowej.公共出版物(PU)04/12波兰语 -
Pomiary przepływu apa_05_2011
Zastosowanie w procesach przemysłowych nowoczesnej
i nieinwazyjnej ultradźwiękowej technologii pomiaru przepływu, która
oparta jest na pomiarach czasu przejścia fali ultradźwiękowej.公共出版物(PU)03/12波兰语 -
Flow measurement in utilities - for the US Market
Energy management in your hands - customized solutions for
compressed air, gas, steam and water竞争力手册(CP)12/10英语 -
Flow measurement from outside the pipe: Cost-effective – flexible –
robust
Ultrasonic clamp-on technology
Competence brochure竞争力手册(CP)05/10英语 -
Ultraschall-Durchflussmessung von außen: Kostengünstig – flexibel –
robust
Clamp-on-Messtechnologie
Kompetenzbroschüre竞争力手册(CP)05/10德语 -
Water supply for the beverage industry (beer production)
200 Prosonic Flow 91W meters measure the water intake
案例分析(CS)11/12英语 -
Water for irrigation (clamp-on ultrasonic flow measurement)
Transforming 100000 hectares of arid land into fertile agricultural land
with the potential to support around 20 000 farmers案例分析(CS)07/12英语 -
Cost transparency through energy monitoring
Data collection and visualization of the energy consumption.
案例分析(CS)01/13英语 -
Prosonic Flow 91W / 93W / 93P
Maintenant avec un "patin de couplage" pour une transmission fiable du
son et des
performances maximales lors de la mesure de débit clamp-on创新(IN)07/19fr -
Prosonic Flow 91W / 93W / 93P
Jetzt mit “Koppelpad” für die sichere Schallübertragung und höchste
Performance bei der Clamp-on-Durchflussmessung创新(IN)07/19德语 -
Prosonic Flow 91W / 93W / 93P
Now with a “coupling pad” for reliable sound transmission and maximum
performance during clamp-on flow measurement创新(IN)07/19英语 -
Prosonic Flow 91W
Ultrasonic clamp-on flow measuring system for non-contact flow
measurement of steel tubing and plastic pipes without interrupting o
peration.简易文本09/06us -
Prosonic Flow 91W
Ultraschall Clamp-on Durchflussmessgerät zur berührungslosen
Durchflussmessung auf
Stahlrohr- und Kunststoffleitungen ohne Betriebsunterbrechung.简易文本06/20德语 -
EDD Single, AMS11_HART_FL_ProsonicFlow91_0x0062_0x03_0x01, 03.12.2019 (Flow, Prosonic Flow, 0x0062)
HART,
AMS Version: 10.5, 11.0, 11.1, 11.5Electronic Data Description (EDD)1.00.00Language neutral -
EDD Single, AMS12_HART_FL_ProsonicFlow91_0x0062_0x03_0x01, 03.12.2019 (Flow, Prosonic Flow, 0x0062)
HART,
AMS Version: 12.0, 12.5, 13.0, 13.1, 13.5, 14.0, 14.1Electronic Data Description (EDD)1.00.00Language neutral -
EDD Single, PDM_HART_FL_ProsonicFlow91_0x0062_0x03_0x01, 14.11.2018 (Flow, Prosonic Flow, 0x0062)
HART,
PDM Version: 6.0 SP5Electronic Data Description (EDD)1.00.00Language neutral -
EDD Single, PDM_HART_FL_ProsonicFlow91_0x0062_0x01_0x01, 13.11.2018 (Flow, Prosonic Flow, 0x0062)
HART,
PDM Version: 6.0 SP5Electronic Data Description (EDD)1.00.00Language neutral -
EDD Single, PDM_HART_FL_ProsonicFlow91_0x0062_0x02_0x01, 14.11.2018 (Flow, Prosonic Flow, 0x0062)
HART,
PDM Version: 6.0 SP5Electronic Data Description (EDD)1.00.00Language neutral -
DTM Single, ProsonicFlow_91_HART_FW1_02_zz_Dev_Rev_3, 26.10.2020 (Flow, Prosonic Flow, 0x0062)
HART,
DeviceCare Version: 1.07.00
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00Device Type Manager (DTM)1.4.188.39Language neutral -
DTM Single, ProsonicFlow_91_V1_00_xx, 26.10.2020 (Flow, Prosonic Flow, 0x0062)
HART,
DeviceCare Version: 1.07.00
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00Device Type Manager (DTM)1.4.188.39Language neutral -
DTM Single, ProsonicFlow_91_V1_01_xx, 26.10.2020 (Flow, Prosonic Flow, 0x0062)
HART,
DeviceCare Version: 1.07.00
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00Device Type Manager (DTM)1.4.188.39Language neutral -
Faceplate Library, PRM_HART_Package_Flow_1_08_00, 22.07.2015 (Flow)
HART,
Plant Resource Manager Version: R3.02, R3.05, R3.10, R3.11, R3.12Faceplate1.08.00Language neutral -
Prosonic Flow Clamp on
Installation Video
This video will guide you through the basic steps of programming and
installing the Prosonic Flow clamp-on flowmeter.动画11/07英语 -
Prosonic Flow 91
产品型号: 91W-
一致性声明编号: EC_00298_01.16EU Declaration德语 , 英语 , fr -
Promass K, Promass O, Promass P, Promass Q, Promass S, Promass X, Prosonic Flow 91, Prosonic Flow 92, Prosonic Flow 93, Prosonic Flow G, Prowirl D, Prowirl F, Prowirl O, Prowirl R, t-mass, t-mass A, t-mass B, T-MASS F, T-MASS I, Promass I, CNGmass, Dosimag, Dosimass, LNGmass, LPGmass, Promag 10, Promag D, Promag E, Promag H, Promag L, Promag P, Promag W, Promass 40, Promass 80, Promass 83, Promass 84, Promass E, Promass F, Promass H
产品型号: 8I3B-, 8I1B-, 8H5B-, 8H3B-, 8F5B-, 8F3B-, 8F2B-, 8F1B-, 8E5B-, 8E3B-, 8E2C-, 8E2B-, 8E1C-, 8E1B-, 8E-, 84X-, 84F-, 83X-, 83F-, 80F-, 7R2C-, 8I5B-, 8K1B-, 8O3B-, 8O5B-, 8P1B-, 8P3B-, 8P5B-, 8Q3B-, 8Q5B-, 8S1B-, 8S1C-, 8S3B-, 8S5B-, 8X3B-, 8X5B-, 91W-, 92F-, 93C-, 93W-, 9G3B-, 9G5B-, DDA-, 7R2B-, 10D-, 10E-, 10H-, 10L-, 10P-, 10W-, 40E-, 5D4B-, 5D4C-, 5E1B-, 5E2B-, 5H-, 5H1B-, 5H2B-, 5H3B-, 5H5B-, 5L4B-, 5L4C-, 5P1B-, 5P2B-, 5P3B-, 5P5B-, 7O2C-, 7O2B-, 7F2C-, 7F2B-, 7D2C-, 7D2B-, 6I5B-, 6I3B-, 6F5B-, 6F3B-, 6BAB-, 6AAB-, 65I-, 65F-, 5W8C-, 5W8B-, 5W5B-, 5W4D-, 5W4C-, 5W4B-, 5W3B-
地区/国家: Russia (TR CU)
认证机构: EAC
证书号: EAEC N RU D-CH.AD07.B.03271/20Miscellaneous俄语 -
Prosonic Flow 91, Prosonic Flow 92, Prosonic Flow 93
产品型号: 91W-, 92F-, 93C-, 93P-, 93TA1-, 93W-
地区/国家: Russia (TR CU)
认证机构: EAC
证书号: TC BY_112 11.01. TP004 003 127Miscellaneous俄语 -
Prosonic Flow 91, Prosonic Flow 93
产品型号: 91W-, 93C-, 93P-, 93W-
地区/国家: Russia (TR CU)
认证机构: EAC
证书号: TС RU C-D.CH.AL32.B.05672Miscellaneous俄语 -
Prosonic Flow 91, Prosonic Flow 92, Prosonic Flow 93
产品型号: 91W-, 92F-, 93C-, 93P-, 93TA1-, 93W-
地区/国家: Russia (TR CU)
认证机构: EAC
证书号: TC RU D-CH.MU62.B.02333Miscellaneous俄语 -
Prosonic Flow 91, Prosonic Flow 92, Prosonic Flow 93, PROSONIC FLOW E
产品型号: 91W-, 92F-, 93C-, 93P-, 93TA1-, 93W-, 9E1B-, 9EHB-
认证机构: EAC
证书号: EAEC N RU D-CH.AD07.B.02228/20Miscellaneous俄语 -
Prosonic Flow 91, Prosonic Flow 93
产品型号: 91W-, 93C-, 93P-
地区/国家: Russia (TR CU)
认证机构: EAC
证书号: TC BY_112 11.01. TP004 003 127Miscellaneous俄语 -
t-mass T, Prowirl R, Prowirl O, Prowirl F, T-MASS I, T-MASS F, t-mass B, t-mass A, t-mass, Prowirl D, PROSONIC FLOW P, Prosonic Flow G, PROSONIC FLOW E, Prosonic Flow 93, Prosonic Flow B, Prosonic Flow 92, Prosonic Flow 91, PICOMAG, Magphant, Dosimass, Promass 40, Promag D
产品型号: 92F-, ODMA-, 7R2B-, 7F2B-, 93P-, 93W-, 7O2B-, 7D2B-, 7O2C-, 7F2C-, 7R2C-, 65I-, 93C-, 7D2C-, 65F-, 93TA1-, 9B2B-, 9E1B-, 9EHB-, 9G3B-, 9G5B-, 9P5B-, DMA-, DTI200-, DTT31-, DTT35-, DTT35L-, DTT31L-, 91W-, 8E-, 6TAB-, 6I5B-, 6I3B-, 6F5B-, 6F3B-, 6BAB-, 6AAB-, 5D4C-, 40E-
地区/国家: Russia (TR CU)
认证机构: EAC
证书号: EACE N RU-D.CH.AD07.B.02246/20Miscellaneous俄语 -
Prosonic Flow 91, Prosonic Flow 92, Prosonic Flow 93, Prosonic Flow G, Prowirl D, Prowirl F, Prowirl O, Prowirl R
产品型号: 9G5B-, 9G3B-, 93W-, 92F-, 91W-, 7R2C-, 7R2B-, 7O2C-, 7O2B-, 7F2C-, 7F2B-, 7D2C-, 7D2B-
地区/国家: Russia (TR CU)
认证机构: EAC
证书号: EAEC RU C-CH.AD07.B.01756/20Miscellaneous俄语 -
Prosonic Flow 91
产品型号: 91W-
地区/国家: USA
认证机构: FM
类别: I/2/A,B,C,D/
保护: DIP, NIExplosion Protection英语 -
Prosonic Flow 91
产品型号: 91W-
地区/国家: Canada
认证机构: CSA
类别: I/2/A,B,C,D/, II/1/E,F,G/Explosion Protection英语 -
Prosonic Flow 91, Prosonic Flow B
产品型号: 91W-, 9B2B-
地区/国家:
认证机构: MSST
证书号: MSST_2247Metrology俄语 -
Prosonic Flow 91, Prosonic Flow 92, Prosonic Flow 93
产品型号: 93P-, 93C-, 93W-, 92F-, 91W-
地区/国家: Russia (GOST)
认证机构: Rosstandart
证书号: CH.C.29.004.A № 48356_1Metrology俄语 -
Prosonic Flow 91, Prosonic Flow 92, Prosonic Flow 93
产品型号: 93P-, 93C-, 93W-, 91W-, 92F-, 93TA1-
地区/国家: International
认证机构: RM RSMarine俄语 -
Prosonic Flow 91, Prosonic Flow 92, Prosonic Flow 93
产品型号: 91W-, 92F-, 93C-, 93P-, 93TA1-, 93W-
认证机构: RM RSMarine俄语
