Proline Promag W800 电磁流量计

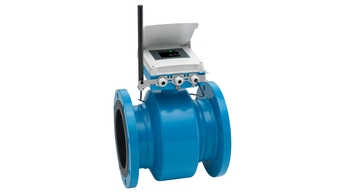

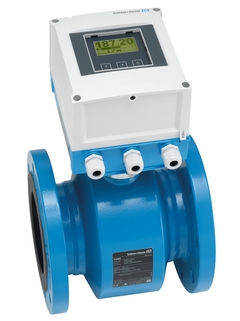

电磁流量计 - Proline Promag W 800 ©Endress+Hauser

电磁流量测量原理

该流量计采用电池供电,配备EN ISO 12944防腐认证和智能节电模式

Promag W 是适合水行业所有应用的专业传感器。在缺乏骨干电网的区域,Promag W 800结合电池驱动的Proline 800型变送器用于水和污水测量,是满足该行业所有应用的优选解决方案。Promag L 800同时通过电子邮件和SMS提供全球范围的测量数据和事件传输。

  • 优势

    • 适于地下直埋或长期水下使用-经过认证的传感器

    • 长时间操作安全可靠-全焊接式传感器牢固耐用

    • 节能型流量测量-横截面与管道一致,无压损

    • 免维护-无活动件

    • 无需骨干电网-电池寿命长达15年

    • 通过电子邮件和SMS提供全球范围的测量数据和事件传输-内置GSM/GPS调制解调器。

    • 数据存储可靠-内置SD卡

  • 应用领域

    • 双向测量原理不受压力、密度、温度和粘度的限制

    • 通过认证的传感器,适用于要求最苛刻的水和污水应用

    仪表特性

    • 取得国际饮用水认证

    • 防护等级 IP68 ( 6P 外壳)

    • 变送器外壳采用耐用的聚碳酸酯

    • 电池&无线调制解调器等都装在同一个壳体中

    • 测量周期可单独调整

特征和规格

返回

Details

  • 测量原理

    电磁

  • 产品标题

    流量计由电池供电,配备EN ISO 12944防腐认证和智能节电模式。直接埋地安装或长期浸没在水中使用。认证型传感器可以在水和污水行业中的严苛工况下使用。

  • 传感器特点

    长时间操作安全可靠:坚固耐用的整体焊接型传感器。节能的流量测量:管道内无其他装置,无压损。免维护:无移动部件。通过国际饮用水认证。防护等级为IP68(Type 6P)。

  • 变送器特点

    无需电网供电:电池寿命长达15年。通过电子邮件和SMS提供全球范围的测量数据和事件传输-内置GSM/GPS调制解调器。数据存储可靠:内置SD卡。聚碳酸酯变送器外壳经久耐用。所有部件安装在同一个外壳中,包括电池和无线调制解调器。

  • 公称口径范围

    DN 25...300 (1...12")

  • 接液部件材质

    内衬:聚酰胺、硬橡胶
    电极:1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金

  • 测量变量

    体积流量、质量流量

  • 最大测量误差

    体积流量:±0.5 % o.r. ± 2 mm/s (±0.5 % o.r. ± 0.08 in/s)

  • 测量范围

    15 dm³...2500 m³/h (4...11 000 gal/min)

  • 最大过程压力

    PN 40、Class 300、20K

  • 介质温度范围

    硬橡胶内衬:0...+80 °C (+32...+176 °F)
    聚氨酯内衬:–20...+50 °C (–4...+122 °F)

  • 环境温度范围

    碳钢法兰:–10...+60 °C (14...+140 °F)
    不锈钢法兰:–40...+60 °C (–40...+140 °F)

  • 传感器外壳材质

    标准:碳钢,带保护漆涂层,全焊接型
    传感器接线盒:聚碳酸酯

  • 变送器外壳材质

    聚碳酸酯

  • 防护等级

    一体式仪表:IP66/67, type 4X
    分体式传感器(标准):IP66/67, type 4X
    分体式传感器(可选):IP68, type 6P,带保护漆涂层,符合EN ISO 12944 C5‐M/Im1/Im2/Im3防腐认证
    分体式变送器:IP66/67, Type 4X

  • 显示/操作

    四行背光显示,触摸键操作(外部操作)
    通过现场显示单元和调试软件设置;通过电子邮件和短消息远程查询数据

  • 输出

    脉冲/开关量输出(无源)

  • 输入

    状态输入

  • 数字通信

    GSM、GPRS

  • 电源

    内部:
    电池,3.6 VDC
    外部:
    100...240 VAC(44...66 Hz)/ 12...60 VDC

  • 防爆认证

  • 计量认证和证书

    3.1材料证书,在认证标定装置上标定(符合ISO/IEC 17025标准)

  • 压力认证和证书

    CRN

  • 卫生型认证和证书

    饮用水认证:ACS、KTW/W270、NSF 61、WRAS BS 6920
