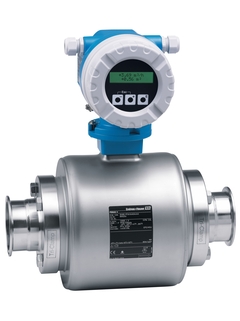

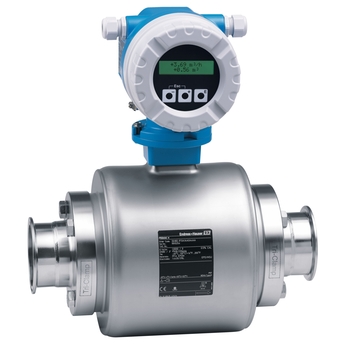

Proline Promag 10H 电磁流量计
Proline Promag 10H，适用于食品与饮料、生命科学行业
电磁流量测量原理
该流量计配备十分经济的变送器，能测量极小流量。
Promag H传感器被广泛用于最高要求的食品、饮料和生命科学行业。结合满足基本应用并能够直接集成的Promag 10型变送器， Promag 10H在广泛的用途中提供精确的液体测量。它是客户最大限度降低成本的优选解决方案。
| FLEX产品选型 | 仪表技术性能 | 选型便捷程度 |
|---|---|---|
Fundamental选型 完美胜任基本测量任务 |
仪表技术性能
|
选型便捷程度
|
Lean选型 轻松应对关键工艺的测量挑战 |
仪表技术性能
|
选型便捷程度
|
Extended选型 创新技术助力工艺流程优化 |
仪表技术性能
|
选型便捷程度
|
Xpert选型 满足严苛工况的特殊测量要求 |
仪表技术性能
|
选型便捷程度
特殊选型 |
-
产品规格参数
-
最大测量误差
体积流量：±0.5 % o.r. ± 2 mm/s (±0.5 % o.r. ± 0.08 in/s)
-
测量范围
0.06 dm3...600 m3/h (0.015...2650 gal/min)
-
介质温度范围
–20...+150 °C (–4...+302 °F)
-
最大过程压力
PN 40、Cl. 150、JIS 20 K
-
接液部件材质
内衬：PFA
电极：1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金、钽、铂
-
附加组件
-
优势
安装灵活 - 多种符合卫生要求的过程连接
节能型流量测量 - 横截面与管道一致，无压损
经济 - 为简便运用和直接集成设计
操作安全 - 显示模块提供简单易读的过程信息
完全符合行业标准 - IECE/EN/NAMUR
-
免维护 - 无活动组件
-
应用领域
测量原理不受压力，密度，温度和粘度等影响
适合要求苛刻的卫生应用场合.
设备特点
PFA内衬
传感器外壳由不锈钢制成(3A, EHEDG)
浸湿材料CIP，SIP可清洁
2行显示，带按键
设备分一体型或分体型两种规格
HART
