Picomag
电磁流量计

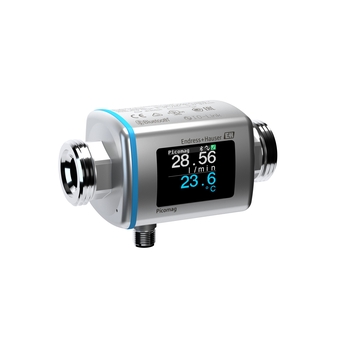

图片：Picomag – 用于过程质量控制和监控的经济型流量计 ©Endress+Hauser

Picomag – 经济型流量计，可测量温度和电导率，是过程质量控制和监控的理想之选。

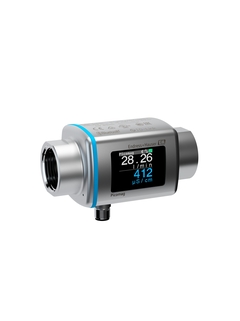

Picomag 流量计在红点设计大奖中荣获产品设计类别奖项。 ©Endress+Hauser

Picomag 流量计在红点设计大奖中荣获产品设计类别奖项。

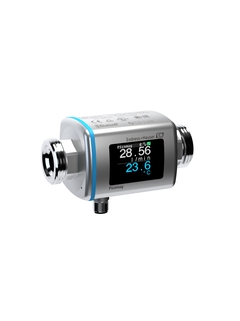

图片：Picomag – 用于过程质量控制和监控的经济型流量计 ©Endress+Hauser

Picomag – 经济型流量计，可测量温度和电导率，是过程质量控制和监控的理想之选。

Picomag：在公用工程中使用的智能即插即用型的流量计

Picomag：在SmartBlue App上直观进行调试

电磁流量测量原理

  • 图片：Picomag – 用于过程质量控制和监控的经济型流量计
  • Picomag 流量计在红点设计大奖中荣获产品设计类别奖项。
  • 图片：Picomag – 用于过程质量控制和监控的经济型流量计

在公用工程中使用的智能电磁流量计：操作直观、使用便捷、多变量测量。

Picomag经济型流量计广泛用于所有行业中导电性液体的测量。 Picomag外形小巧，安装灵活，深受最终用户、成撬设备商、设备制造商和系统集成商的喜爱。它采用先进直观的SmartBlue app操作方式，可以通过带蓝牙的智能手机或平板电脑快速、安全且便捷地进行仪表调试。

Fundamental选型
  • F
  • L
  • E
  • X

  • 简易产品

  • 轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

  • 标准产品

  • 测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

  • 高端产品

  • 功能丰富，适用范围广

仪表技术性能

选型便捷程度

  • 定制产品

  • 专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

FLEX产品选型 仪表技术性能 选型便捷程度
  • F
  • L
  • E
  • X

Fundamental选型

完美胜任基本测量任务

仪表技术性能
选型便捷程度
  • F
  • L
  • E
  • X

Lean选型

轻松应对关键工艺的测量挑战

仪表技术性能
选型便捷程度
  • F
  • L
  • E
  • X

Extended选型

创新技术助力工艺流程优化

仪表技术性能
选型便捷程度
  • F
  • L
  • E
  • X

Xpert选型

满足严苛工况的特殊测量要求

仪表技术性能
选型便捷程度

特殊选型

  • 产品规格参数

    • 最大测量误差

      体积流量：+/-2% o.r. +/- 0.5% o.f.s

    • 测量范围

      最大750 l/min

    • 介质温度范围

      -10...70 °C

    • 最大过程压力

      16 bar

    • 接液部件材质

      PEEK、不锈钢、FKM
      电极：1.4404/316L

Loading alternative products

快速选择

从我们建议的选项中选择
售价
    -- selected coding
    -- selected label
    99.999,00
    <%label%>
    -- selected coding
    -- selected label
    99.999,00
    <%feature%>
  • Process Connection
      <%label%>
      99.999,00
      <%label%>
      99.999,00

  • <%message%>

DMA
显示详细信息 隐藏详细信息
显示详细信息
返回进行快速选择
  • <%feature%>
    <%coding%>
    <%label%>
pc
价格核算中…
暂时无价格信息
from CHF 803.-
  • 可选附加功能
请使用 Configurator进行完整产品选型
或

个性化配置

从所有可用选项中继续选择

  • 优势

    • 即使是在操作困难的地方，安全的蓝牙连接确保设置省时简单

    • 更少测量点：同时测量流量、电导率和温度

    • 性价比专家：可在狭小空间内使用，例如撬装设备（传感器和变送器安装在同一个外壳中）

    • 快速离线检查设置：独一无二的便捷功能

    • 直观的SmartBlue App无需人工干预，在仪表的整个生命周期内均访问便捷

    • 实时现场过程监测：大尺寸显示屏上显示所有测量操作，十分友好

    • 通过IO-Link灵活集成至各类现场总线系统中，即插即用

  • 应用领域

    • 双向测量原理完全不受压力、密度、温度和粘度的影响

    • 可测量温度和电导率，是过程质量控制和监控的理想之选。

    仪表特点

    • 强抗冲击和抗振动能力

    • 防护等级：IP65/67

    • 空管检测

    • 通过Bluetooth SmartBlue App实现无线远程访问

    • 配备IO-Link和多个I/O接口，适用所有管径

    • 1.4" TFT 彩色背光显示屏

特征和规格

返回

Details

  • 测量原理

    电磁

  • 产品标题

    Smart magmeter for utilities – intuitive · convenient · multivariable.
    Time-saving, easy configuration even in places difficult to reach – secure Bluetooth connection.
    Ideal for process quality control and monitoring due to temperature and conductivity measurement in utilities.

  • 传感器特点

    Fewer measuring points necessary – simultaneous flow, conductivity and temperature measurement. Cost-efficient specialist for use in tight spaces e.g. skids – sensor and transmitter in one housing.
    High shock and vibration resistance. Degree of protection: IP65/67. Empty pipe detection.

  • 变送器特点

    Quick offline configuration check – unique, comfortable knock functionality. Simple device access through its whole lifecycle – no manual needed due to intuitive SmartBlue app. Effortless configuration of several devices – settings can be saved and loaded into other meters. Flexible integration into all fieldbus systems – plug-and-play device with IO-Link.
    Wireless remote access via Bluetooth SmartBlue app. IO-Link and various I/Os for all line-sizes. 1.4" TFT color display with backlight.

  • 公称口径范围

    DN15...50 (1/2"...2")

  • 接液部件材质

    PEEK、不锈钢、FKM
    电极：1.4404/316L

  • 测量变量

    体积流量、温度

  • 最大测量误差

    体积流量：+/-2% o.r. +/- 0.5% o.f.s

  • 测量范围

    最大750 l/min

  • 最大过程压力

    16 bar

  • 介质温度范围

    -10...70 °C

  • 环境温度范围

    -10...60 °C

  • 传感器外壳材质

    1.4404/316L，聚碳酸酯

  • 变送器外壳材质

    1.4404/316L，聚碳酸酯

  • 防护等级

    IP 65/67

  • 显示/操作

    内置显示单元，通过SmartBlue app操作

  • 输出

    电流（4...20mA）
    脉冲
    开关量
    电压（2...10V）

  • 输入

    状态

  • 数字通信

    IO-Link

  • 电源

    18...30 VDC

  • 产品安全性

    cULus认证

  • 卫生型认证和证书

    饮用水认证（申请中）

文档/手册/软件

附件/备件

Nr
Order code
Specification
  • 3
    • Nr 3 Order code 71345225

      接地套件

      Usage: Picomag DN15-DN50 for additional grounding of the device e.g. Picomag mounted in plastic pipes.

  • 2
  • 5
  • 4
  • 1
    • Nr 1 Order code 71355698

      转换套件

      Usage: Adapter external thread DN08 (3/8") for Picomag DN15 (1/2"). Consists of: 2x adapter + 2x seal.

    • Nr 1 Order code 71355699

      转换套件

      Usage: Adapter R external thread DN08 (3/8") for Picomag DN15 (1/2"). Consists of: 2x adapter + 2x seal.

    • Nr 1 Order code 71355700

      转换套件

      Usage: Adapter NPT external thread DN08 (3/8") for Picomag DN15 (1/2"). Consists of: 2x adapter + 2x seal.

    • Nr 1 Order code 71355701

      转换套件

      Usage: Adapter internal thread DN15 (1/2") for Picomag DN15 (1/2"). Consists of: 2x adapter + 2x seal.

    • Nr 1 Order code 71355702

      转换套件

      Usage: Adapter R external thread DN15 (1/2") for Picomag DN15 (1/2"). Consists of: 2x adapter + 2x seal.

    • Nr 1 Order code 71355703

      转换套件

      Usage: Adapter NPT external thread DN15 (1/2") for Picomag DN15 (1/2"). Consists of: 2x adapter + 2x seal.

    • Nr 1 Order code 71355704

      转换套件

      Usage: Adapter triclamp DN15 (1/2") for Picomag DN15 (1/2"). Consists of: 2x adapter + 2x seal.

    • Nr 1 Order code 71355705

      转换套件

      Usage: Adapter R external thread DN20 (3/4") for Picomag DN20 (3/4"). Consists of: 2x adapter + 2x seal.

    • Nr 1 Order code 71355706

      转换套件

      Usage: Adapter NPT external thread DN20 (3/4") for Picomag DN20 (3/4"). Consists of: 2x adapter + 2x seal.

    • Nr 1 Order code 71355707

      转换套件

      Usage: Adapter internal thread DN20 (3/4") for Picomag DN20 (3/4"). Consists of: 2x adapter + 2x seal.

    • Nr 1 Order code 71355708

      转换套件

      Usage: Adapter triclamp DN20 (3/4") for Picomag DN20 (3/4"). Consists of: 2x adapter + 2x seal.

    • Nr 1 Order code 71355709

      转换套件

      Usage: Adapter R external thread DN25 (1") for Picomag DN25 (1"). Consists of: 2x adapter + 2x seal.

    • Nr 1 Order code 71355710

      转换套件

      Usage: Adapter NPT external thread DN25 (1") for Picomag DN25 (1"). Consists of: 2x adapter + 2x seal.

    • Nr 1 Order code 71355711

      转换套件

      Usage: Adapter internal thread DN25 (1") for Picomag DN25 (1"). Consists of: 2x adapter + 2x seal.

    • Nr 1 Order code 71355712

      转换套件

      Usage: Adapter triclamp DN25 (1") for Picomag DN25 (1"). Consists of: 2x adapter + 2x seal.

    • Nr 1 Order code 71355713

      转换套件

      Adapter R external thread DN40 (1 1/2") for Picomag DN50 (2"). Consists of: 2x adapter + 2x seal.

    • Nr 1 Order code 71355714

      转换套件

      Usage: Adapter R external thread DN50 (2") for Picomag DN50 (2"). Consists of: 2x adapter + 2x seal.

    • Nr 1 Order code 71355715

      转换套件

      Adapter R external thread DN50 (2") for Picomag DN50 (2"). Consists of: 2x adapter + 2x seal.

    • Nr 1 Order code 71355716

      转换套件

      Usage: Adapter NPT external thread DN50 (2") for Picomag DN50 (2"). Consists of: 2x adapter + 2x seal.

    • Nr 1 Order code 71355717

      转换套件

      Usage: Adapter external thread DN40 (1 1/2") for Picomag DN50 (2"). Consists of: 2x adapter + 2x seal.

    • Nr 1 Order code 71355718

      转换套件

      Usage: Adapter internal thread DN50 (2") for Picomag DN50 (2"). Consists of: 2x adapter + 2x seal.

    • Nr 1 Order code 71355719

      转换套件

      Usage: Adapter triclamp DN50 (2") for Picomag DN50 (2"). Consists of: 2x adapter + 2x seal.

    • Nr 1 Order code 71355720

      转换套件

      Usage: Adapter victaulic DN50 (2") for Picomag DN50 (2"). Consists of: 2x adapter + 2x seal.

    • Nr 1 Order code 71399930

      转换套件

      Usage: Press fitting adapter (54mm, M-Profile) with female coupling G-thread (2") for Picomag DN50 (2") Consists of: 2x adapter + 2x seal.

    • Nr 1 Order code 71458012

      Set adapter Picomag G1/2"/R1/2"union nut

      Usage: Adapter R with union nut DN15 (1/2") for Picomag DN15 (1/2"). Consists of: 2x adapter + 2x seal.

    • Nr 1 Order code 71458013

      Set adapter Picomag G3/4"/R1/2"union nut

      Usage: Adapter R with union nut DN15 (1/2") for Picomag DN20 (3/4"). Consists of: 2x adapter + 2x seal.

    • Order code DMA-

      Picomag, DMA

      Electromagnetic flowmeter. Inline version. Process quality control and monitoring in utility applications with conductive liquids. Flow, temp. and conductivity measuring. Remote access: Bluetooth SmartBlue app. All line-sizes: IO-Link, various I/Os. :: Smart magmeter for utilities: intuitive, convenient, multivariable. :: Time-saving, easy configuration – secure Bluetooth connection.

下载

  • Picomag - 创新手册

    紧凑型流量计—可靠测量公用事业中的导电液体。

  • Picomag – eBook

    了解此款即插即用的电磁流量计，轻松访问 SmartBlue App、视频或手册等相关工具 。
