Proline Promass E 100 / 8E1B

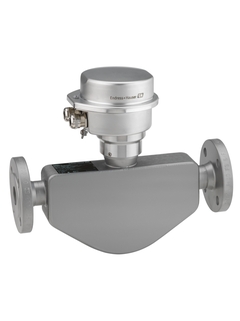

科里奥利质量流量计 - Proline Promass E 100 ©Endress+Hauser

此产品现已不再销售。

想要查看新产品，请关注上一代/下一代产品章节或联系您当地的 Endress+Hauser 实体。

特征和规格

返回

Details

  • 测量原理

    科里奥利质量流量

  • 产品标题

    Flowmeter with minimized total cost of ownership and an ultra-compact transmitter.
    Accurate measurement of liquids and gases for a wide range of standard applications.

  • 传感器特点

    Cost‐effective – multi‐purpose device; an alternative to conventional volumetric flowmeters. Fewer process measuring points – multivariable measurement (flow, density, temperature). Space‐saving installation – no in-/outlet run needs.
    Compact dual-tube sensor. Medium temperature up to +140 °C (+284 °F). Process pressure up to 100 bar (1450 psi).

  • 变送器特点

    Space‐saving transmitter – full functionality on the smallest footprint. Time‐saving local operation without additional software and hardware – integrated web server. Integrated verification – Heartbeat Technology.
    Robust, ultra-compact transmitter housing. Highest degree of protection: IP69. Local display available.

  • 公称口径范围

    DN 8...80 (⅜...3")

  • 接液部件材质

    测量管：1.4539 (904L)
    连接部件：1.4404 (316/316L)

  • 测量变量

    质量流量、密度、温度、体积流量、校正体积流量、参考密度、浓度

  • 最大测量误差

    质量流量（液体）：±0.15 %
    体积流量（液体）：±0.15 %
    质量流量（气体）：±0.75 %
    密度（液体）：±0.0005 g/cm³

  • 测量范围

    0...180 000 kg/h (0...6600 lb/min)

  • 最大过程压力

    PN 100、Cl. 600、63K

  • 介质温度范围

    –40...+140 °C (–40...+284 °F)

  • 环境温度范围

    标准：–40...+60 °C (–40...+140 °F)
    可选：–50...+60 °C (–58...+140 °F)

  • 传感器外壳材质

    1.4301 (304)，耐腐蚀

  • 变送器外壳材质

    一体式：铝合金AlSi10Mg涂层
    一体式/超紧凑型一体式：1.4301 (304)

  • 防护等级

    标准：IP66/67，Type 4X
    可选：IP69

  • 显示/操作

    四行背光显示（无现场操作）
    通过网页服务器和调试软件设置

  • 输出

    4...20 mA HART（有源）
    脉冲/频率/开关量输出（无源）

  • 输入

    无

  • 数字通信

    HART、Modbus RS485、EtherNet/IP、PROFIBUS DP、PROFINET

  • 电源

    20...30 VDC

  • 防爆认证

    ATEX、IECEx、cCSAus、INMETRO、NEPSI

  • 产品安全性

    CE认证、C-tick认证、EAC认证

  • 计量认证和证书

    在认证标定装置上标定（符合ISO/IEC 17025标准）、NAMUR
    Heartbeat Technology（心跳技术）符合溯源校验要求，符合ISO 9001:2008标准章节7.6 a（TÜV认证）

  • 船级认证和证书

    ABS（美国船级社）
    BV（法国船级社）
    LR（劳氏船级社）

  • 压力认证和证书

    PED、CRN

  • 材料证书

    3.1材料证书

  • 卫生型认证和证书

    3-A认证

  • 测量原理

    科里奥利质量流量

  • 船级认证和证书

    ABS (American Bureau of Shipping)
    BV (Bureau Veritas)
    LR (Lloyds Register)
    BV approval

  • 测量原理

    科里奥利质量流量

  • 产品标题

    Flowmeter with minimized total cost of ownership and an ultra-compact transmitter.
    Accurate measurement of liquids and gases for a wide range of standard applications.

  • 传感器特点

    Cost‐effective – multi‐purpose device; an alternative to conventional volumetric flowmeters. Fewer process measuring points – multivariable measurement (flow, density, temperature). Space‐saving installation – no in-/outlet run needs.
    Compact dual-tube sensor. Medium temperature up to +140 °C (+284 °F). Process pressure up to 100 bar (1450 psi).

  • 变送器特点

    Space‐saving transmitter – full functionality on the smallest footprint. Time‐saving local operation without additional software and hardware – integrated web server. Integrated verification – Heartbeat Technology.
    Robust, ultra-compact transmitter housing. Highest degree of protection: IP69. Local display available.

  • 公称口径范围

    DN 8...80 (⅜...3")

  • 接液部件材质

    测量管：1.4539 (904L)
    连接部件：1.4404 (316/316L)

  • 测量变量

    质量流量、密度、温度、体积流量、校正体积流量、参考密度、浓度

  • 最大测量误差

    质量流量（液体）：±0.15 %
    体积流量（液体）：±0.15 %
    质量流量（气体）：±0.75 %
    密度（液体）：±0.0005 g/cm³

  • 测量范围

    0...180 000 kg/h (0...6600 lb/min)

  • 最大过程压力

    PN 100、Cl. 600、63K

  • 介质温度范围

    –40...+140 °C (–40...+284 °F)

  • 环境温度范围

    标准：–40...+60 °C (–40...+140 °F)
    可选：–50...+60 °C (–58...+140 °F)

  • 传感器外壳材质

    1.4301 (304)，耐腐蚀

  • 变送器外壳材质

    一体式：铝合金AlSi10Mg涂层
    一体式/超紧凑型一体式：1.4301 (304)

  • 防护等级

    标准：IP66/67，Type 4X
    可选：IP69

  • 显示/操作

    4行背光显示（无现场操作）
    通过网页服务器和调试软件设置

  • 输出

    4...20 mA HART（有源）
    脉冲/频率/开关量输出（无源）

  • 输入

    无

  • 数字通信

    HART、Modbus RS485、EtherNet/IP、PROFIBUS DP、PROFINET

  • 电源

    20...30 VDC

  • 防爆认证

    ATEX、IECEx、cCSAus、INMETRO、NEPSI

  • 产品安全性

    CE认证、C-tick认证、EAC认证

  • 计量认证和证书

    在认证标定装置上执行标定（符合ISO/IEC 17025标准）
    Heartbeat Technology（心跳技术）符合ISO 9001:2008标准章节7.6 a的溯源校验要求（TÜV认证）

  • 船级认证和证书

    ABS（美国船级社）
    BV（法国船级社）
    LR（劳氏船级社）

  • 压力认证和证书

    PED、CRN

  • 材料证书

    3.1材料证书

  • 卫生型认证和证书

    3-A认证

文档/手册/软件

附件/备件

Nr
Order code
Specification
  • 47
  • 45
  • 30
  • 39
    • Nr 39 Order code 71185788

      T-DAT模块

      Usage: Promag/Promass 100/300/500, 500 digital, Prosonic Flow E 100, Prosonic Flow 300, 500 digital, Promag 400(C). (C) = generation index C.

  • 50
  • 21
    • Nr 21 Order code 71185789

      铝表盖

      Usage: Promass 100, Promag 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Consists of: Cover Aluminium, coated. O-Ring 113,90 x 3,53 NBR for cover.

    • Nr 21 Order code 71185790

      不锈钢表盖

      Usage: Promass 100, Promag 100, Prosonic Flow 100. Consists of: Cover stainless 1.4301. Gasket EPDM for cover.

    • Nr 21 Order code 71185793

      不锈钢表盖

      Usage: Promag/Promass 100, Promag/Promass 500 digital, sensor connection housing. Consists of: cover stainless 1.4301, gasket EPDM for cover.

  • 20
    • Nr 20 Order code 71266334

      铝盖组件, 玻璃视窗, 一体化

      Usage: Promass 100, Promag 100, Prosonic Flow E 100/E Heat. Consists of: Cover with sight glass Aluminium, coated. O-Ring 113,90 x 3,53 NBR for cover.

    • Nr 20 Order code 71266335

      铝盖组件, 玻璃视窗, 一体化

      Usage: Promass 100, Promag 100, Prosonic Flow 100. Consists of: Cover with sight glass stainless 1.4301. Gasket EPDM for cover.

    • Nr 20 Order code 71266337

      铝盖组件, 玻璃视窗, 超紧凑

      Usage: Promass 100, Promag 100. Consists of: Cover with sight glass stainless 1.4301. Gasket EPDM for cover.

  • 70
    • Nr 70 Order code 71185795

      铝外壳密封圈

      Usage: Promass 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Consists of: O-Ring 113,90 x 3,53 NBR for cover. Gasket EPDM for housing/sensor.

    • Nr 70 Order code 71185797

      不锈钢外壳密封圈

      Usage: Promass 100, Prosonic Flow 100. Consists of: Gasket EPDM for cover. Gasket EPDM for housing/sensor.

    • Nr 70 Order code 71185799

      外壳密封圈

      Usage: Promass 100, Promass 500 digital, sensor connection housing. Consists of: gasket EPDM for cover, gasket EPDM for housing/sensor.

  • 15
  • 12
    • Nr 12 Order code 71276494

      卡箍紧固，螺丝

      Usage: Promass 100, Promag 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Sensor housing: Promag 400(C), (C) = generation index C, Promag/Promass 500, Promag/Promass/Prosonic Flow 500 digital. Consists of: cover clamp, screw M4x16.
