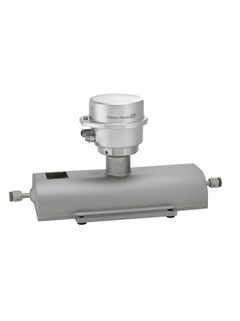

Proline Promass A100
科里奥利质量流量计

科里奥利质量流量计 - Proline Promass A100 ©Endress+Hauser

科里奥利力质量流量测量原理

Proline网络服务器介绍

该单管质量流量计带超紧凑型变送器,可测量最小流量。

Promass A质量流量计可用于高压和低压场合小流量液体与气体的精确测量,与现有的最小型变送器配套使用,Promass A 100流量计可完美应用于最小流量测量,是系统集成商、撬装设备制造商以及其他设备制造商的首选。Promass A100流量计的外壳为超紧凑型不锈钢卫生型设计,可以安装在空间狭小的测量场合。

  • 优势

    • 最高过程安全性 - 自排空测量管设计

    • 减少过程测量点 - 多变量测量(流量、密度、温度)

    • 节省安装空间 - 无需进出口直管段

    • 精小型变送器,可测量最小流量

    • 省时的现场操作,无需额外的软件与硬件 - 内置网络服务器

    • 综合验证 - Heartbeat技术

  • 应用领域

    • 科氏力测量原理不受流体本身的物理性质(例如粘度和密度)影响。

    • 精确测量液体和气体连续过程中的微小流量。

    设备特性

    • 公称直径:DN 1 to 4 (1/24 to 1/8")

    • 过程压力可以高达400 bar (5800 psi)

    • 介质温度最高可达+205 °C (+401 °F)

    • 结构坚固的超紧凑型变送器外壳

    • 高防护等级:IP69K

    • 带现场显示

Details

  • 测量原理

    科里奥利质量流量

  • 产品标题

    The single‐tube flowmeter for smallest flow quantities with an ultra‐compact transmitter. Measuring accurately smallest quantities of liquids and gases for continuous process control.

  • 传感器特点

    Highest process safety – self‐drainable measuring tube design. Fewer process measuring points – multivariable measurement (flow, density, temperature). Space‐saving installation – no in/outlet run needs. Nominal diameter: DN 1 to 4 (¹⁄₂₄ to ¹⁄₈"). Process pressure up to 400 bar (5800 psi).

  • 变送器特点

    Space‐saving transmitter – full functionality on smallest footprint. Time‐saving local operation without additional software and hardware – integrated web server. Integrated verification – Heartbeat Technology. Robust, ultra‐compact transmitter housing. High ingress protection: IP69.

  • 公称口径范围

    DN 1 to 4 (¹⁄₂₄ to ¹⁄₈")

  • 接液部件材质

    Measuring tube: 1.4539 (904L); Alloy C22, 2.4602 (UNS N06022)
    Connection: 1.4539 (904L); Alloy C22, 2.4602 (UNS N06022); 1.4404 (316/316L)

  • 测量变量

    Mass flow, density, temperature, volume flow, corrected volume flow, reference density, concentration

  • 最大测量误差

    Mass flow (liquid): ±0.1 %
    Volume flow (liquid): ±0.1 %
    Mass flow (gas): ±0.5 %
    Density (liquid): ±0.0005 g/cm³

  • 测量范围

    0 to 450 kg/h (0 to 16.5 lb/min)

  • 最大过程压力

    PN 40, Class 300, 20K, 400 bar (5800 psi)

  • 介质温度范围

    –50 to +205 °C (–58 to +401 °F)

  • 环境温度范围

    Standard: –40 to +60 °C (–40 to +140 °F)
    Option: –50 to +60 °C (–58 to +140 °F)

  • 传感器外壳材质

    1.4301 (304), corrosion resistant

  • 变送器外壳材质

    Compact: AlSi10Mg, coated
    Compact/ultra-compact: 1.4301 (304)

  • 防护等级

    Standard: IP66/67, type 4X enclosure
    Option: IP69

  • 显示/操作

    4‐line backlit display available (no local operation)
    Configuration via web browser and operating tools possible

  • 输出

    4‐20 mA HART (active)
    Pulse/frequency/switch output (passive)

  • 输入

    None

  • 数字通信

    HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET

  • 电源

    DC 20 to 30 V

  • 防爆认证

    ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC

  • 产品安全性

    CE, C-Tick, EAC marking

  • 计量认证和证书

    Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR
    Heartbeat Technology complies with the requirements for traceable verification according to ISO 9001:2008 – Section 7.6 a (TÜV Attestation)

  • 压力认证和证书

    CRN

  • 材料证书

    3.1 material

  • 卫生型认证和证书

    3-A, EHEDG, cGMP

  • 测量原理

    科里奥利质量流量

  • 产品标题

    单测量管流量计用于极小流量测量,搭配超紧凑型一体式变送器。用于连续过程控制中的极小流量液体和气体的高精度测量。

  • 传感器特点

    最高过程安全性:自排空测量管。更少的过程测量点:多变量测量(流量、密度、温度)。所需安装空间小:无前后直管段长度要求。公称口径:DN 1...4 (¹⁄₂₄...¹⁄₈")。最大过程压力为400 bar (5800 psi)。

  • 变送器特点

    变送器所需安装空间小:在最小空间内实现所有功能。省时的现场操作,无需安装其他软件和硬件:内置网页服务器。自校验:Heartbeat Technology(心跳技术)。坚固耐用的超紧凑型一体式变送器外壳。高防护等级:IP69。

  • 公称口径范围

    DN 1...4 (¹⁄₂₄...¹⁄₈")

  • 接液部件材质

    测量管:1.4539 (904L);Alloy C22 2.4602 (UNS N06022)合金
    连接部件:1.4539 (904L);Alloy C22 2.4602 (UNS N06022)合金;1.4404 (316/316L)

  • 测量变量

    质量流量、密度、温度、体积流量、校正体积流量、参考密度、浓度

  • 最大测量误差

    质量流量(液体):±0.1 %
    体积流量(液体):±0.1 %
    质量流量(气体):±0.5 %
    密度(液体):±0.0005 g/cm³

  • 测量范围

    0...450 kg/h (0...16.5 lb/min)

  • 最大过程压力

    PN 40,Cl. 300,20K,400 bar (5800 psi)

  • 介质温度范围

    –50...+205 °C (–58...+401 °F)

  • 环境温度范围

    标准:–40...+60 °C (–40...+140 °F)
    可选:–50...+60 °C (–58...+140 °F)

  • 传感器外壳材质

    1.4301 (304),耐腐蚀

  • 变送器外壳材质

    一体式:铝合金AlSi10Mg涂层
    一体式/超紧凑型一体式:1.4301 (304)

  • 防护等级

    标准:IP66/67,Type 4X
    可选:IP69

  • 显示/操作

    四行背光显示(无现场操作)
    通过网页服务器和调试软件设置

  • 输出

    4...20 mA HART(有源)
    脉冲/频率/开关量输出(无源)

  • 输入

  • 数字通信

    HART、Modbus RS485、EtherNet/IP、PROFIBUS DP、PROFINET

  • 电源

    20...30 VDC

  • 防爆认证

    ATEX、IECEx、cCSAus、INMETRO、NEPSI、EAC

  • 产品安全性

    CE认证、C-tick认证、EAC认证

  • 计量认证和证书

    在认证标定装置上标定(符合ISO/IEC 17025标准)、NAMUR
    Heartbeat Technology(心跳技术)符合溯源校验要求,符合ISO 9001:2008标准章节7.6 a(TÜV认证)

  • 压力认证和证书

    CRN

  • 材料证书

    3.1材料证书

  • 卫生型认证和证书

    3-A、EHEDG

  • 测量原理

    科里奥利质量流量

  • 产品标题

    单测量管流量计用于极小流量测量,搭配超紧凑型一体式变送器。用于连续过程控制中的极小流量液体和气体的高精度测量。

  • 传感器特点

    最高过程安全性:自排空测量管。更少的过程测量点:多变量测量(流量、密度、温度)。所需安装空间小:无前后直管段长度要求。公称口径:DN 1...4 (¹⁄₂₄...¹⁄₈")。最大过程压力为400 bar (5800 psi)。

  • 变送器特点

    变送器所需安装空间小:在最小空间内实现所有功能。省时的现场操作,无需安装其他软件和硬件:内置网页服务器。自校验:Heartbeat Technology(心跳技术)。坚固耐用的超紧凑型一体式变送器外壳。高防护等级:IP69。

  • 公称口径范围

    DN 1...4 (¹⁄₂₄...¹⁄₈")

  • 接液部件材质

    测量管:1.4539 (904L);Alloy C22 2.4602 (UNS N06022)合金
    连接部件:1.4539 (904L);Alloy C22 2.4602 (UNS N06022)合金;1.4404 (316/316L)

  • 测量变量

    质量流量、密度、温度、体积流量、校正体积流量、参考密度、浓度

  • 最大测量误差

    质量流量(液体):±0.1 %
    体积流量(液体):±0.1 %
    质量流量(气体):±0.5 %
    密度(液体):±0.0005 g/cm³

  • 测量范围

    0...450 kg/h (0...16.5 lb/min)

  • 最大过程压力

    PN 40,Cl. 300,20K,400 bar (5800 psi)

  • 介质温度范围

    –50...+205 °C (–58...+401 °F)

  • 环境温度范围

    标准:–40...+60 °C (–40...+140 °F)
    可选:–50...+60 °C (–58...+140 °F)

  • 传感器外壳材质

    1.4301 (304),耐腐蚀

  • 变送器外壳材质

    一体式:铝合金AlSi10Mg涂层
    一体式/超紧凑型一体式:1.4301 (304)

  • 防护等级

    标准:IP66/67,Type 4X
    可选:IP69

  • 显示/操作

    四行背光显示(无现场操作)
    通过网页服务器和调试软件设置

  • 输出

    4...20 mA HART(有源)
    脉冲/频率/开关量输出(无源)

  • 输入

  • 数字通信

    HART、Modbus RS485、EtherNet/IP、PROFIBUS DP、PROFINET

  • 电源

    20...30 VDC

  • 防爆认证

    ATEX、IECEx、cCSAus、INMETRO、NEPSI、EAC

  • 其他认证和证书


  • 产品安全性

    CE认证、C-tick认证、EAC认证

  • 计量认证和证书

    在认证标定装置上执行标定(符合ISO/IEC 17025标准)
    Heartbeat Technology(心跳技术)符合ISO 9001:2008标准章节7.6 a的溯源校验要求(TÜV认证)

  • 压力认证和证书

    CRN

  • 材料证书

    3.1材料证书

  • 卫生型认证和证书

    3-A、EHEDG
