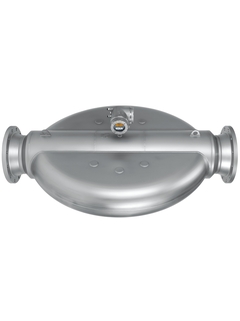

Proline Promass 83X
科里奥利质量流量计

科里奥利质量流量计 Proline Promass 83X ©Endress+Hauser
  • 科里奥利质量流量计 Proline Promass 83X

四管结构，容量最大，配套的变送器带扩展功能。

Promass 83X满足油气行业的测量要求。典型应用包括管道作业与油船、卡车以及有轨电车的运输。Promass X流量计测量精准的关键在于其获得专利的四管设计，这一设计为全球首创。Promass 83X四管质量流量计直径为14英寸，测量精度高达0.05％，是需要高可靠性与低维护需要的高流速测量场合的最佳选择。

  • 优势

    • 带诊断功能与数据备份功能，提升过程质量

    • PremiumCal可提供最佳性能

    • 一体化多变量流量测量

    • 平衡的四管测量系统设计，抗震性好

    • 结构坚固，不受外部管道作用力影响

    • 无需进出口直管段，安装简便

    • 可选择批量测量与浓度测量软件作为扩展功能

  • 应用领域

    科里奥利力侧量原理不受流体本身的物理性质所影响，例如粘度和密度。

    • 极其精确地测量液体和气体，如油、润滑剂、燃料、液化气、溶剂和压缩气体。

    • 质量流量测量高达4100 t/h (4520 tn. sh./h)

    • 法兰：直径 300, 350, 400 (12", 14", 16")

    • 流体温度可高达+180 °C (+356°F)

    • 过程压力可高达100 bar (1440 psi)

    危险区域认证

    • ATEX, FM, CSA, TIIS, IECEx, NEPSI

特征和规格

返回

Details

  • 测量原理

    科里奥利质量流量

  • 产品标题

    最大流量的四根测量管流量计，变送器可进行功能扩展。在油气行业中的沿海/海上平台应用中进行最大流量测量，性能优越。

  • 传感器特点

    效率提升：一个安装点即可完成最高精度的大流量测量。更少的过程测量点：多变量测量（流量、密度、温度）。所需安装空间小：无前后直管段长度要求。公称口径：DN 300...400 (12...16")。四根测量管系统，低压降。

  • 变送器特点

    高品质：提供灌装、密度和浓度软件，以及高级诊断功能。灵活数据传输方式：多种通信类型。自动恢复数据，用于服务。4行背光文字显示，触摸控制。提供一体式或分体式仪表。

  • 公称口径范围

    DN 300...400 (12...16")

  • 接液部件材质

    测量管：1.4404 (316/316L)
    连接部件：1.4404 (316/316L)

  • 测量变量

    质量流量、密度、温度、体积流量、校正体积流量、参考密度、浓度

  • 最大测量误差

    质量流量（液体）：±0.1 %（标准）、0.05 %（可选）
    体积流量（液体）：±0.1 %
    质量流量（气体）：±0.35 %
    密度（液体）：±0.0005 g/cm³

  • 测量范围

    0...4100 t/h (0...4520 tn. sh./h)

  • 最大过程压力

    PN 100，Cl. 600

  • 介质温度范围

    –50...+180 °C (–58...+356 °F)

  • 环境温度范围

    标准：–20...+60 °C (–4...+140 °F)
    可选：–40...+60 °C (–40...+140 °F)

  • 传感器外壳材质

    1.4404 (316L)，强耐腐蚀

  • 变送器外壳材质

    粉末压铸铝
    1.4301 (304)，钢板
    CF3M (316L)，铸钢

  • 防护等级

    IP67，type 4X。分体式变送器：IP67，Type 4X

  • 显示/操作

    四行背光显示，触摸键操作（外部操作）
    可以通过现场显示单元和调试软件设置

  • 输出

    4路模块化输出：
    0...20 mA（有源）/ 4...20 mA（有源/无源）
    脉冲/频率/开关量输出（无源）
    继电器

  • 输入

    2路模块化输入：
    状态
    0...20 mA（有源）/ 4...20 mA（有源/无源）

  • 数字通信

    HART、PROFIBUS PA/DP、FOUNDATION Fieldbus、Modbus RS485、EtherNet/IP

  • 电源

    16...62 VDC
    85...260 VAC（45...65 Hz）
    20...55 VAC（45...65 Hz）

  • 防爆认证

    ATEX、IECEx、FM、CSA、NEPSI

  • 其他认证和证书

    3.1材料证书，在认证标定装置上标定（遵循ISO/IEC 17025标准），NAMUR、SIL、船级认证
    PED、CRN、AD 2000
    NACE MR0175/MR0103、PMI；焊接测试符合EN、ASME、NORSOK标准

  • 产品安全性

    CE认证、C-tick认证、EAC认证

  • 功能安全性

    功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用

  • 计量认证和证书

    在认证标定装置上标定（符合ISO/IEC 17025标准）、NAMUR

  • 船级认证和证书

    船级认证

  • 压力认证和证书

    PED、CRN、AD 2000

  • 材料证书

    3.1材料证书
    NACE MR0175/MR0103，PMI，焊接测试遵循EN、ASME、NORSOK标准

  • 测量原理

    科里奥利质量流量

  • 产品标题

    最大流量的四根测量管流量计，变送器可进行功能扩展。在油气行业中的沿海/海上平台应用中进行最大流量测量，性能优越。

  • 传感器特点

    效率提升：一个安装点即可完成最高精度的大流量测量。更少的过程测量点：多变量测量（流量、密度、温度）。所需安装空间小：无前后直管段长度要求。公称口径：DN 300...400 (12...16")。四根测量管系统，低压降。

  • 变送器特点

    高品质：提供灌装、密度和浓度软件，以及高级诊断功能。灵活数据传输方式：多种通信类型。自动恢复数据，用于服务。4行背光文字显示，触摸控制。提供一体式或分体式仪表。

  • 公称口径范围

    DN 300...400 (12...16")

  • 接液部件材质

    测量管：1.4404 (316/316L)
    连接部件：1.4404 (316/316L)

  • 测量变量

    质量流量、密度、温度、体积流量、校正体积流量、参考密度、浓度

  • 最大测量误差

    质量流量（液体）：±0.1 %（标准）、0.05 %（可选）
    体积流量（液体）：±0.1 %
    质量流量（气体）：±0.35 %
    密度（液体）：±0.0005 g/cm³

  • 测量范围

    0 to 4100 t/h (0 to 4520 tn. sh./h)

  • 最大过程压力

    PN 100，Cl. 600

  • 介质温度范围

    –50...+180 °C (–58...+356 °F)

  • 环境温度范围

    标准：–20...+60 °C (–4...+140 °F)
    可选：–40...+60 °C (–40...+140 °F)

  • 传感器外壳材质

    1.4404 (316L)，强耐腐蚀

  • 变送器外壳材质

    粉末压铸铝
    1.4301 (304)，钢板
    CF3M (316L)，铸钢

  • 防护等级

    IP67，type 4X。分体式变送器：IP67，Type 4X

  • 显示/操作

    四行背光显示，触摸键操作（外部操作）
    可以通过现场显示单元和调试软件设置

  • 输出

    4路模块化输出：
    0...20 mA（有源）/ 4...20 mA（有源/无源）
    脉冲/频率/开关量输出（无源）
    继电器

  • 输入

    2路模块化输入：
    状态
    0...20 mA（有源）/ 4...20 mA（有源/无源）

  • 数字通信

    HART、PROFIBUS PA/DP、FOUNDATION Fieldbus、Modbus RS485、EtherNet/IP

  • 电源

    16...62 VDC
    85...260 VAC（45...65 Hz）
    20...55 VAC（45...65 Hz）

  • 防爆认证

    ATEX、IECEx、FM、CSA、NEPSI

  • 其他认证和证书

    3.1材料证书，在认证标定装置上标定（遵循ISO/IEC 17025标准），NAMUR、SIL、船级认证
    PED、CRN、AD 2000
    NACE MR0175/MR0103、PMI；焊接测试符合EN、ASME、NORSOK标准

  • 产品安全性

    CE认证、C-tick认证、EAC认证

  • 功能安全性

    功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用

  • 计量认证和证书

    在认证标定装置上标定（符合ISO/IEC 17025标准）、NAMUR

  • 船级认证和证书

    船级认证

  • 压力认证和证书

    PED、CRN、AD 2000

  • 材料证书

    3.1材料证书
    NACE MR0175/MR0103，PMI，焊接测试遵循EN、ASME、NORSOK标准

文档/手册/软件

附件/备件

Nr
Order code
Specification

  • 替代产品

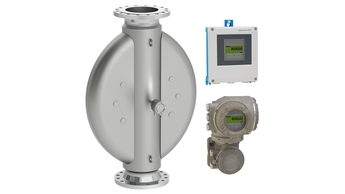

    • Proline Promass X 300 / 8X3B

      最大流通能力的四根测量管流量计，搭配操作简便的一体式变送器。在油气行业中的沿海/海上平台应用中进行最大流量测量，性能优越。

    • Proline Promass X 500 / 8X5B

      最大流通能力的四根测量管流量计，搭配最多带4路输入/输出的分体式变送器。在油气行业中的沿海/海上平台应用中进行最大流量测量，性能优越。
