Proline Promass 83E
科里奥利质量流量计

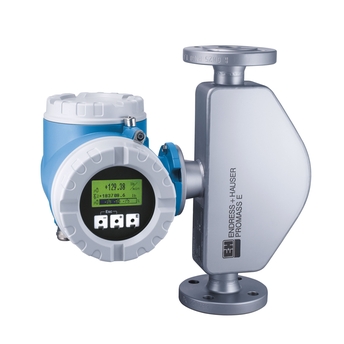

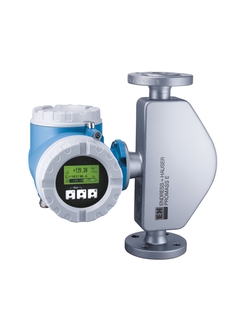

科里奥利质量流量计Proline Promass 83E ©Endress+Hauser

该流量计保养成本低,配套的变送器具有扩展功能。

Promass E系列质量流量计因其高性价比的解决方案赢得了良好的声誉。与带有触摸控制、四线显示与扩展功能(如填充、配量、浓度测量或高级诊断)的Promass 83变送器配套使用,Promass 83E可广泛应用于液体与气体流量的精确测量。

  • 优势

    • 模块化的设计与操作概念,带来更高的效率

    • 可选择批量测量与浓度测量软件作为扩展功能

    • 带诊断功能与数据备份功能,提升过程质量

    • 一体化多变量流量测量

    • 平衡的双管测量系统设计,抗震性好

    • 结构坚固,不受外部管道作用力影响

    • 无需进出口直管段,安装简便

  • 应用领域

    科氏力流量测量原理不受流体的物理性质影响,例如粘度和密度.

    • 性能参数
      – 质量流量(液体):±0.15% o.r.
      – 质量流量(气体):±0.75% o.r.

    • 过程温度可达+140 °C (+284 °F)

    • 安全隔膜(可选)

    • 提供保证的产品质量,符合CIP/SIP卫生标准

    • 保养成本低

    • 坚固的现场(铝)外壳,具有67年知识产权保护

    食品行业/卫生部门审批

    • 3A认证

Details

  • 测量原理

    科里奥利质量流量

  • 产品标题

    流量计具有最低总使用成本,带扩展变送器功能。在标准应用中进行液体和气体的高精度测量,应用广泛。

  • 传感器特点

    使用经济:多用途仪表;传统体积流量计的替代优选。更少的过程测量点:多变量测量(流量、密度、温度)。所需安装空间小:无前后直管段长度要求。一体式双管系统。最高介质温度为+140 °C (+284 °F)。

  • 变送器特点

    高品质:提供灌装、密度和浓度软件,以及高级诊断功能。灵活数据传输方式:多种通信类型。自动恢复数据,用于服务。四行背光显示,触摸键控制。提供一体式或分体式仪表。

  • 公称口径范围

    DN 8...80 (⅜...3")

  • 接液部件材质

    测量管:1.4539 (904L)
    连接部件:1.4404 (316/316L)

  • 测量变量

    质量流量、密度、温度、体积流量、校正体积流量、参考密度

  • 最大测量误差

    质量流量(液体):±0.15 %(标准)、0.10 %(可选)
    体积流量(液体):±0.15 %
    质量流量(气体):±0.75 %
    密度(液体):±0.0005 g/cm³

  • 测量范围

    0...180 000 kg/h (0...6600 lb/min)

  • 最大过程压力

    PN 100,Cl. 600,63K

  • 介质温度范围

    –40...+140 °C (–40...+284 °F)

  • 环境温度范围

    标准:–20...+60 °C (–4...+140 °F)
    可选:–40...+60 °C (–40...+140 °F)

  • 传感器外壳材质

    1.4301 (304),耐腐蚀

  • 变送器外壳材质

    粉末压铸铝
    1.4301 (304),钢板
    CF3M (316L),铸钢

  • 防护等级

    IP67,type 4X;分体式变送器:IP67,Type 4X

  • 显示/操作

    四行背光显示,触摸键操作(外部操作)
    可以通过现场显示单元和调试软件设置

  • 输出

    4路模块化输出:
    0...20 mA(有源)/ 4...20 mA(有源/无源)
    脉冲/频率/开关量输出(无源)
    继电器

  • 输入

    2路模块化输入:
    状态
    0...20 mA(有源)/ 4...20 mA(有源/无源)

  • 数字通信

    HART、PROFIBUS PA/DP、FOUNDATION Fieldbus、Modbus RS485、EtherNet/IP

  • 电源

    16...62 VDC
    85...260 VAC(45...65 Hz)
    20...55 VAC(45...65 Hz)

  • 防爆认证

    ATEX、IECEx、FM、CSA、NEPSI、TIIS

  • 其他认证和证书

    3.1材料证书,在认证标定装置上标定(遵循ISO/IEC 17025标准),NAMUR、SIL、船级认证
    PED、CRN
    3-A

  • 产品安全性

    CE认证、C-tick认证、EAC认证

  • 功能安全性

    功能安全遵循IEC 61508标准,允许在IEC 61511标准规定的安全应用中使用

  • 计量认证和证书

    在认证标定装置上标定(符合ISO/IEC 17025标准)、NAMUR

  • 船级认证和证书

    船级认证

  • 压力认证和证书

    PED、CRN

  • 材料证书

    3.1材料证书

  • 测量原理

    科里奥利质量流量

  • 特点/应用

    总使用成本低,传统容积式流量计的替代优选。

  • 环境温度

    -20...+65°C
    (-4...+140°F)

  • 过程温度

    -40...+125°C
    (-40...+257°F)

  • 过程绝压

    PN 40...100
    Cl150...600
    JIS 10...63K

  • 接液部件

    904L / 1.4539

  • 输出

    4...20 mA
    脉冲/频率(10 KHz,有源/无源)
    继电器/状态

  • 证书和认证

    ATEX
    FM
    CSA

  • 测量原理

    科里奥利质量流量

  • 产品标题

    流量计具有最低总使用成本,带扩展变送器功能。在标准应用中进行液体和气体的高精度测量,应用广泛。

  • 传感器特点

    使用经济:多用途仪表;传统体积流量计的替代优选。更少的过程测量点:多变量测量(流量、密度、温度)。所需安装空间小:无前后直管段长度要求。一体式双管系统。最高介质温度为+140 °C (+284 °F)。

  • 变送器特点

    高品质:提供灌装、密度和浓度软件,以及高级诊断功能。灵活数据传输方式:多种通信类型。自动恢复数据,用于服务。四行背光显示,触摸键控制。提供一体式或分体式仪表。

  • 公称口径范围

    DN 8...80 (⅜...3")

  • 接液部件材质

    测量管:1.4539 (904L)
    连接部件:1.4404 (316/316L)

  • 测量变量

    质量流量、密度、温度、体积流量、校正体积流量、参考密度

  • 最大测量误差

    质量流量(液体):±0.15 %(标准)、0.10 %(可选)
    体积流量(液体):±0.15 %
    质量流量(气体):±0.75 %
    密度(液体):±0.0005 g/cm³

  • 测量范围

    0...180 000 kg/h (0...6600 lb/min)

  • 最大过程压力

    PN 100,Cl. 600,63K

  • 介质温度范围

    –40...+140 °C (–40...+284 °F)

  • 环境温度范围

    标准:–20...+60 °C (–4...+140 °F)
    可选:–40...+60 °C (–40...+140 °F)

  • 传感器外壳材质

    1.4301 (304),耐腐蚀

  • 变送器外壳材质

    粉末压铸铝
    1.4301 (304),钢板
    CF3M (316L),铸钢

  • 防护等级

    IP67,type 4X。分体式变送器:IP67,Type 4X

  • 显示/操作

    四行背光显示,触摸键操作(外部操作)
    可以通过现场显示单元和调试软件设置

  • 输出

    4路模块化输出:
    0...20 mA(有源)/ 4...20 mA(有源/无源)
    脉冲/频率/开关量输出(无源)
    继电器

  • 输入

    2路模块化输入:
    状态
    0...20 mA(有源)/ 4...20 mA(有源/无源)

  • 数字通信

    HART、PROFIBUS PA/DP、FOUNDATION Fieldbus、Modbus RS485、EtherNet/IP

  • 电源

    16...62 VDC
    85...260 VAC(45...65 Hz)
    20...55 VAC(45...65 Hz)

  • 防爆认证

    ATEX、IECEx、FM、CSA、NEPSI、TIIS

  • 其他认证和证书

    3.1材料证书,在认证标定装置上标定(遵循ISO/IEC 17025标准),NAMUR、SIL、船级认证
    PED、CRN
    3-A

  • 产品安全性

    CE认证、C-tick认证、EAC认证

  • 功能安全性

    功能安全遵循IEC 61508标准,允许在IEC 61511标准规定的安全应用中使用

  • 计量认证和证书

    在认证标定装置上标定(符合ISO/IEC 17025标准)、NAMUR

  • 船级认证和证书

    船级认证

  • 压力认证和证书

    PED、CRN

  • 材料证书

    3.1材料证书

  • 卫生型认证和证书

    3-A

  • 测量原理

    科里奥利质量流量

  • 产品标题

    The flowmeter for minimized cost of ownership with extended transmitter functionality. Highly accurate measurement of liquids and gases for a wide range of standard applications.

  • 传感器特点

    Cost‐effective – multi‐purpose device; an alternative to conventional volumetric flowmeters. Fewer process measuring points – multivariable measurement (flow, density, temperature). Space‐saving installation – no in/outlet run needs. Compact dual‐tube system. Medium temperature up to +140 °C (+284 °F).

  • 变送器特点

    Quality – software for filling & dosing, density & concentration, advanced diagnostics. Flexible data transfer options – numerous communication types. Automatic recovery of data for servicing. 4‐line backlit display with touch control. Device in compact or remote version.

  • 公称口径范围

    DN 8 to 80 (⅜ to 3")

  • 接液部件材质

    Measuring tube: 1.4539 (904L)
    Connection: 1.4404 (316/316L)

  • 测量变量

    Mass flow, density, temperature, volume flow, corrected volume flow, reference density

  • 最大测量误差

    Mass flow (liquid): ±0.15 % (standard), 0.10 % (option)
    Volume flow (liquid): ±0.15 %
    Mass flow (gas): ±0.75 %
    Density (liquid): ±0.0005 g/cm³

  • 测量范围

    0 to 180 000 kg/h (0 to 6600 lb/min)

  • 最大过程压力

    PN 100, Class 600, 63K

  • 介质温度范围

    –40 to +140 °C (–40 to +284 °F)

  • 环境温度范围

    Standard: –20 to +60 °C (–4 to +140 °F)
    Option: –40 to +60 °C (–40 to +140 °F)

  • 传感器外壳材质

    1.4301 (304), corrosion resistant

  • 变送器外壳材质

    Powder‐coated die‐cast aluminium
    1.4301 (304), sheet
    CF3M (316L), cast

  • 防护等级

    IP67, type 4X enclosure. Remote transmitter: IP67, type 4X enclosure

  • 显示/操作

    4‐line backlit display with touch control (operation from outside)
    Configuration via local display and operating tools possible

  • 输出

    4 modular outputs:
    0‐20 mA (active)/4‐20 mA (active/passive)
    Pulse/frequency/switch output (passive)
    Relay

  • 输入

    2 modular inputs:
    Status
    0‐20 mA (active)/4‐20 mA (active/passive)

  • 数字通信

    HART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP

  • 电源

    DC 16 to 62 V
    AC 85 to 260 V (45 to 65 Hz)
    AC 20 to 55 V (45 to 65 Hz)

  • 防爆认证

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • 产品安全性

    CE, C-tick, EAC marking

  • 功能安全性

    Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511

  • 计量认证和证书

    Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR

  • 船级认证和证书

    Marine approval

  • 压力认证和证书

    PED, CRN

  • 材料证书

    3.1 material
